Gerät "Oszilloskop" (Fortsetzung)
Hilfsquelle
Beispiel
IV - 28
MTX 1054 : Triggerquelle: Kanal 1, 2, 3 oder 4
MTX 1052 : Triggerquelle: Kanal 1, 2 oder Ext
Triggerflanke: + -
AC - DC - LF Reject - HF Reject
Einstellbereich: ± 8 div.
Die Empfindlichkeit der Triggerung reicht von: ≈ 0,6 div. bis ≈ 1,5 div.
Einstellbereich: von 40,00 ns bis 10,5 s
Signal an CH1: Folgen von 4 Impulsen mit einer Amplitude von 2,25 Vcc,
mit einer Frequenz von 10 kHz, im Abstand von 600 µs.
Programmierung des Oszilloskops:
- Vertikale Empfindlichkeit: 0,5 V/div.
- Zeitbasis:
- Triggermodus:
- Quelle der Haupttrig.:
- Quelle der Hilfstrig.:
- Anzahl der Ereignisse:
Die Triggerung findet auf der 4. ansteigenden Flanke des Signals statt (die
1. ansteigende Flanke auf dem Hilfskanal triggert die Zählung, dann zählt
das Oszilloskop 3 ansteigende Flanken auf dem Hauptkanal und dann wird
die Erfassung getriggert).

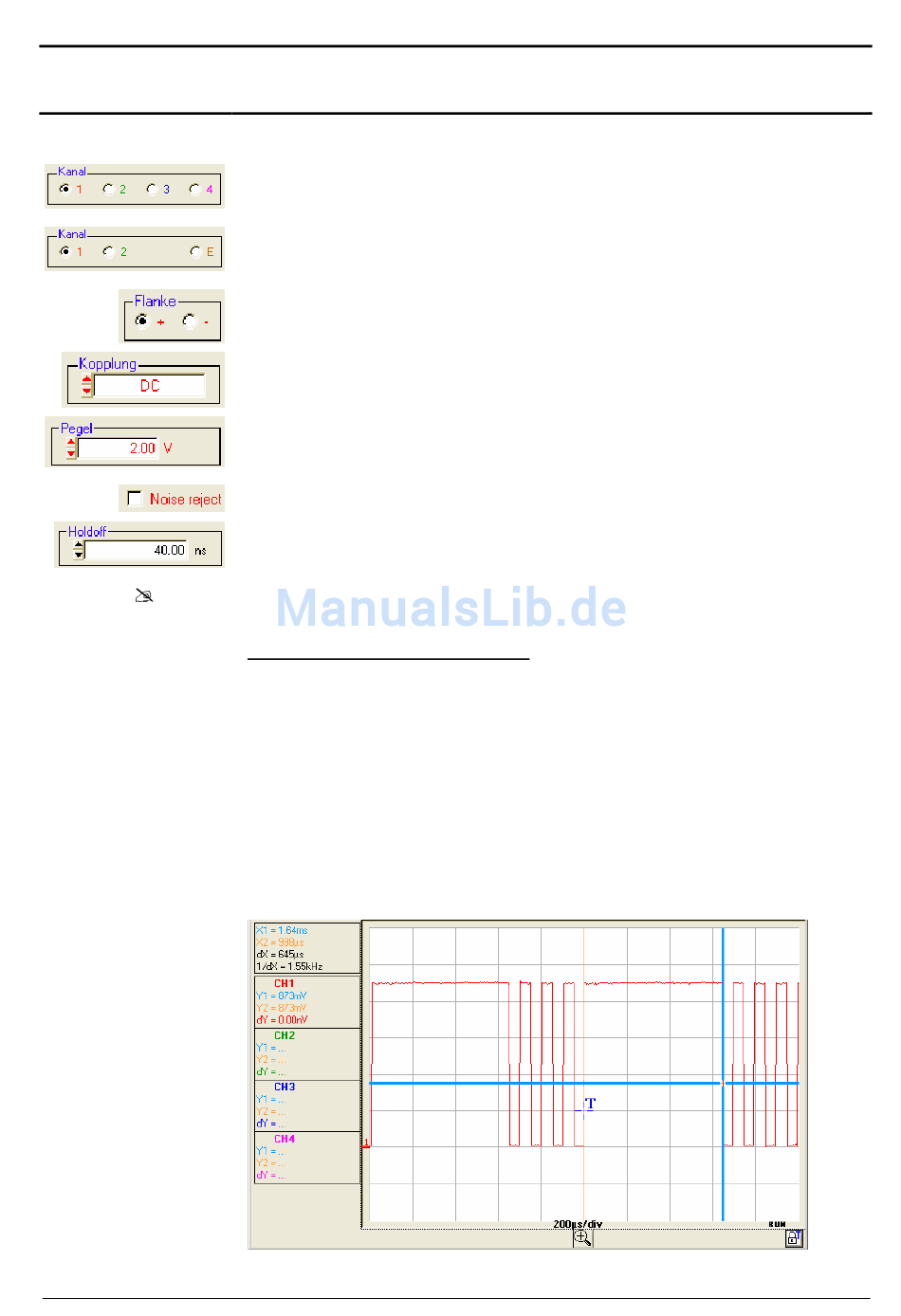

Gerät Oszilloskop - Anzeige der Fenster
200 µs/div.
"Zählung"
CH1
CH1
3
