4.8 Kurzanleitung Revisionsöffnung
Zum Ausschneiden:

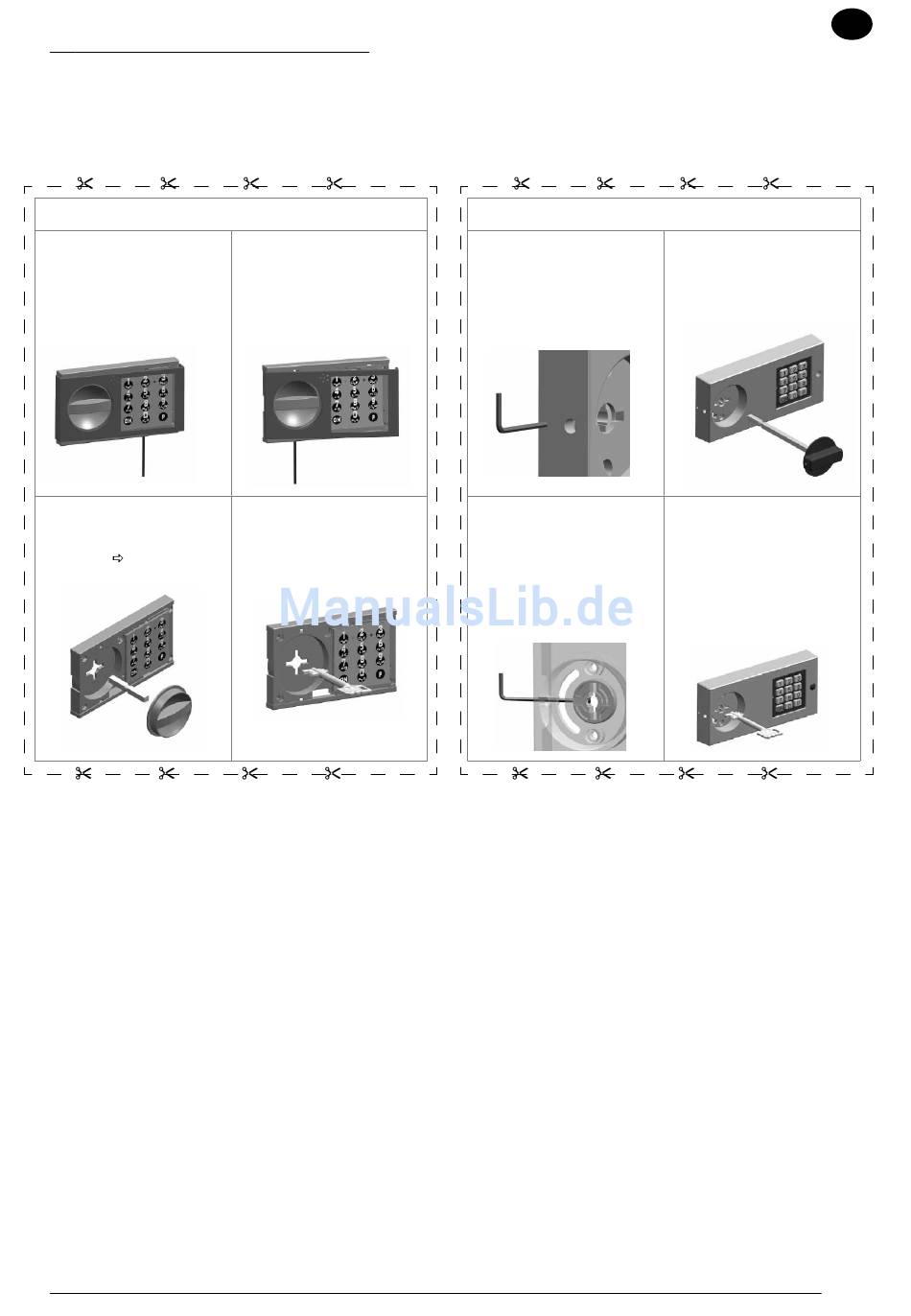

Revisionsöffnung Kunststoffbedieneinheit
1. Hilfswerkzeug in rechtes
Loch drücken bis sich
Verrastung löst. Hilfswerk-
zeug gedrückt halten,
während die Blende vor-
sichtig abgehoben wird.
3. Balkengriff und Antriebs-
welle (Vierkant) abziehen
(Abhebekontakt ist
aktiviert akustisches
Signal).
Abb. 6: Kunststoffbedieneinheit
Kaba Mauer GmbH
2. Vorgang am linken Loch
wiederholen und die Blen-
de vorsichtig abziehen.
4. Schlüssel einführen
(langer Bart links) und im
Uhrzeigersinn bis zum
Anschlag drehen.
82132 Code-Combi B
Revisionsöffnung Aluminiumbedieneinheit
1. Mitgelieferten Inbus-
schlüssel (2 mm) in hin-
teres Loch einführen und
innenliegende Schraube
lösen. Schraube nicht
komplett herausdrehen.
3. Falls die Wellenaufnah-
me das Schlüsselloch
verdeckt, Inbusschlüssel
abziehen. Mit Hilfe der
Antriebswelle (Vierkant)
die Wellenaufnahme so
ausrichten, dass sie das
Schlüsselloch freigibt.
Abb. 7: Aluminiumbedieneinheit
2. Balkengriff mit Antriebs-
welle (Vierkant) herauszie-
hen.
4. Schlüssel einführen und
im Uhrzeigersinn bis zum
Anschlag drehen.
Seite 21
