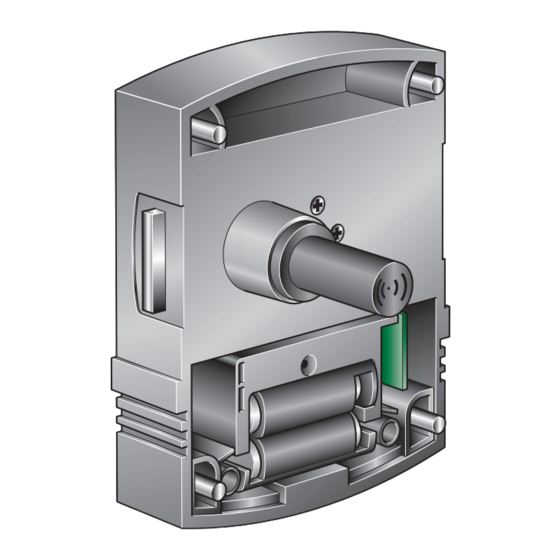

- Seite 1 Kaba elolegic Schrankschloss Installationsanleitung Dok.-Nr.: k3elc709de-2008-07...
- Seite 2 044 / 818 91 91 Internet: www.kaba.ch Kaba® und Kaba elolegic® sind eingetragene Warenzeichen der Kaba AG, LEGIC® ist ein eingetra- genes Warenzeichen der Legic Identsystems, Division der Kaba AG. Diese Dokumentation darf ohne schriftliche Genehmigung der Kaba AG auf keine Weise reproduziert oder anderweitig weiterverwendet werden.
- Seite 3 Betriebsart wechseln in Elolegic Mode ........
- Seite 4 Schrankschloss vom Türblatt abbauen............19 - 4 - k3elc709de-2008-07 - Kaba elolegic Schrankschloss...
- Seite 5 Türen. Vor der Montage an eine links angeschlagene Türe drehen Sie den Schlosskasten 8) um 180° und wechseln dabei unbedingt die Position des Steckers. Lesen Sie bitte dazu das Kapitel 4 „Montage“. Kaba elolegic Schrankschloss - k3elc709-de-2008-07 - 5 -...
- Seite 6 Der Schliessmechanismus arbeitet batteriebetrieben und wird über das Medium bedient. Zum Verriegeln und Öffnen der Türe muss der Druckknopf des Schrankschlosses an der Vorderseite des Türblattes mit dem berechtigten Medium eingedrückt werden. - 6 - k3elc709-de-2008-07 - Kaba elolegic Schrankschloss...
- Seite 7 • „Freie Schrankwahl Modus“ Der Freie Schrankwahl Modus • „Elolegic Mode“ mit „Freie Schrankwahl Modus“ Die Kombination von beiden Modi Der „CardLink“ Modus kann mit der Programmiersoftware Kaba exos konfiguriert werden. • „CardLink™ Mode“ mit/ohne Freie Schrankwahl Modus Technische Daten...
- Seite 8 Betriebsart wechseln in Elolegic Mode Um den Mode zu wechseln, gehen Sie wie im Punkt 2.3.1 beschrieben vor. Wählen Sie Elolegic Mode statt FreeChoice Mode auf dem Programmer aus. Für den Elolegic Mode wird keine Nummer eingeben. - 8 -...
- Seite 9 – bei einliegender Türe: 32 mm – bei aufliegender Türe: 34 mm +U (U=Überstand der Türe) BBILDUNG RAUFSICHT BEI EINLIEGENDEM ÜRBLATT BBILDUNG RAUFSICHT BEI AUFLIEGENDEM TÜRPLATT Der Überstand der Türe BBILDUNG DRAUFSICHT BEI AUFLIEGENDEM TÜRBLATT MIT SCHLIESSWINKEL Kaba elolegic Schrankschloss - k3elc709-de-2008-07 - 9 -...
- Seite 10 Stellen Sie vor der Montage sicher, dass die Vorprüfung durchgeführt und das Schrank- schloss für den Einsatz auf Ihren Türen freigegeben wurde. • Zur Montage am Türblatt aus Stahl: – 4 Senkschrauben M 5 x 25 mm – Stahlbohrer Ø 22 mm - 10 - k3elc709-de-2008-07 - Kaba elolegic Schrankschloss...
- Seite 11 Schlosskasten wieder in das Schrankschloss Gehäuse einset- zen. Kabel ohne zu knicken und quetschen in das Schrankschloss Gehäuse legen, so dass es nicht hervorsteht. Der Verschlussriegel zeigt jetzt zur anderen Seite (in der Abbil- dung nach rechts). BBILDUNG Kaba elolegic Schrankschloss - k3elc709-de-2008-07 - 11 -...
- Seite 12 Schrankschloss übereinstim- men. Schrankschloss vom Türblatt nehmen. Löcher für 4 Schrauben mit passendem Bohrer in das Türblatt bohren. Beim Ver- wenden von Muffen den Durchmesser bei der Bohrung berücksichtigen. BBILDUNG - 12 - k3elc709-de-2008-07 - Kaba elolegic Schrankschloss...
- Seite 13 Die Schutzseite von der selbstklebenden Folie mit den Bilder der Bedienung (oder eine neutrale Folie) abziehen. Die Folie parallel zur Türkante auf die Aussenseite der Schranktür kleben (siehe Abbildung 12). BBILDUNG Kaba elolegic Schrankschloss - k3elc709-de-2008-07 - 13 -...
- Seite 14 Installationsanleitung Inbetriebnahme Programmierung Die Programmierung erfolgt wie bei den Kaba elolegic oder Kaba CardLink Produkten. Die Pro- grammierung wird nur durch den Kaba elo programmer 1364ELC oder ELX unterstützt. Die Details zur Programmierung finden Sie in den folgenden Dokumenten: • „Kaba elolegic – Systembeschreibung V3“ (Dokument kelell202), Kapitel 1.6.
- Seite 15 Mit dem berechtigten Medium den Druckknopf des Schrankschlosses bis zum Anschlag eindrücken und ca. 1 Sekunde halten. Das Medium wieder entfernen. Der Druckknopf steht heraus. Verschlussriegel ist eingefahren. Die Schranktüre lässt sich öffnen. Kaba elolegic Schrankschloss - k3elc709-de-2008-07 - 15 -...
- Seite 16 Servicewerkzeug auf die Batterieabdeckung aufsetzen. Servicewerkzeug andrücken, dabei leicht nach oben schieben. Anschliessend zusammen mit der Batterieabdeckung nach unten abziehen. Entladene Batterien aus dem Batteriefach nehmen. 4 neue Batterien in das Batteriefach einlegen. Hinweis! - 16 - k3elc709-de-2008-07 - Kaba elolegic Schrankschloss...
- Seite 17 Vor dem Schliessen des Batteriefaches, ziehen Sie das Servicewerkzeug von der Batterie- abdeckung ab. Die Batterieabdeckung von unten auf das Batteriefach setzen und nach oben schieben. Das Batteriefach ist geschlossen. Das Schrankschloss ist betriebsbereit. Kaba elolegic Schrankschloss - k3elc709-de-2008-07 - 17 -...
- Seite 18 • Für die Pflege dürfen keine scharfen Reinigungsmittel, Scheuermittel, Säuren oder Laugen ver- wendet werden. • Für die Reinigung dürfen keine Dampfstrahler, Hochdruckreiniger oder ähnliche Geräte in unmittelbarer Nähe des Schrankschlosses eingesetzt werden. Gegebenenfalls ist das Schrank- schloss mit geeigneten Abdeckungen oder Schutzfolien abzudecken. - 18 - k3elc709-de-2008-07 - Kaba elolegic Schrankschloss...
- Seite 19 (siehe Seite 14). Mit einem Bohrer ein Loch in die Abdeck- stopfen bohren. Schrauben durch die Befestigungslöcher mit dem Schraubendreher herausschrau- ben. Die Abdeckstopfen werden mit den Schrauben herausgedreht. Schrankschloss vom Türblatt abnehmen. BBILDUNG Kaba elolegic Schrankschloss - k3elc709-de-2008-07 - 19 -...
