Kaba Paxos compact Anleitung

Anleitung zur Störungsbehebung
Riegel-/Türstellung wird nicht • Stellen Sie sicher, dass Sie einen eigenen, nicht vom Verschluss-System
erkannt Paxos benutzten Riegel-/Türstellungskontakt benutzt haben.
• Überprüfen Sie den Anschluss des Türstellungskontaktes (Verkabelung).
• Überprüfen Sie die verwendete Schalterstellung (Kontakt geschlossen bei
geschlossener oder bei offener Tür/Riegel).
• Überprüfen Sie die korrekte Einstellung des Schaltpunktes. Wird der
Schalter richtig betätigt ?
Schlossriegelkontakte sind immer • Überprüfen Sie den Anschluss der Kontakte an der Klemmleiste der
offen Optionenbox. Zwischen den Klemmen 1 und 2 besteht ein Kurzschluss,
wenn Schloss 1 ganz geschlossen ist. Zwischen den Klemmen 1 und 3
besteht ein Kurzschluss, wenn Schloss 2 ganz geschlossen ist und zwi-
schen den Klemmen 2 und 3 besteht nur dann ein Kurzschluss, wenn beide
Schlösser ganz geschlossen sind.

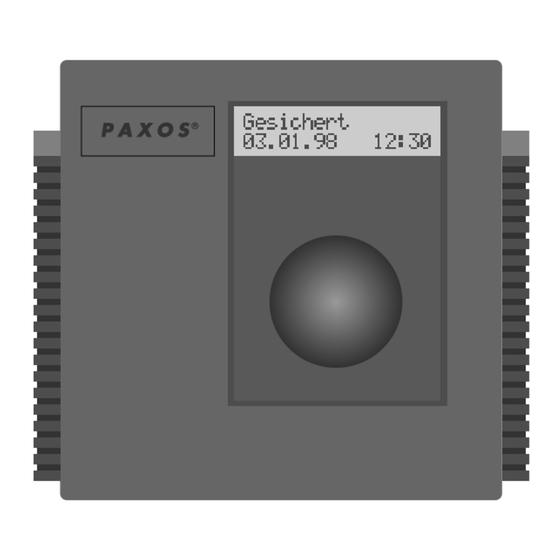

• Schloss 1 ist nur ganz geschlossen, wenn in der Anzeige der Systemstatus
„Gesichert" angezeigt wird.
• Schloss 2 ist nur ganz geschlossen, wenn in der Anzeige der Systemstatus
„Gesichert" oder „Versperrt" angezeigt wird.
• Überprüfen Sie, ob in der Anschluss- und Optionenbox der Steckprint B
Sabotagealarm: Kontakt immer
offen (Netzbetrieb) korrekt installiert ist.
• Überprüfen Sie, ob die Akkumulatoren richtig eingelegt sind und die
Kontaktfedern der Eingabeeinheit richtig kontaktieren.
• Überprüfen Sie, ob Netzspannung vorhanden ist (12 V DC an den Klemmen
15 und 16 der Anschluss- und Optionenbox).
• Überprüfen Sie die Polarität der Speisespannung (+ an Klemme 15; farbig
markierte Ader des Steckernetzteils).
• Überprüfen Sie, sofern vorhanden, die Beschaltung der Berechtigungs-
sperre. Die Schleifenwiderstände müssen installiert sein.
Bedrohungsalarm wird nicht • Überprüfen Sie die Codeeingabe zur Auslösung des Bedrohungsalarmes.
ausgelöst Konsultieren Sie die Bedienungsanleitung. Der Bedrohungsalarm kann nur
bei der Codeeingabe während dem Öffnungsvorgang oder bei der Eingabe
des Mastercodes ausgelöst werden.
Berechtigungssperre funktioniert • Aktivieren Sie die Funktion „Berechtigungssperre" im Servicemenü. Diese
nicht Funktion darf nur aktiviert sein, wenn die Systemvoraussetzungen dafür
geschaffen wurden. Aus Sicherheitsgründen kann die Berechtigungssperre
im Servicemenü nur unter Eingabe des gültigen Mastercodes von Schloss
1 aktiviert und auch deaktiviert werden.
• Überprüfen Sie, ob in der Anschluss- und Optionenbox der Steckprint B
(Netzbetrieb) und der Steckprint C (Berechtigungssperre) korrekt installiert
sind.
• Überprüfen Sie die korrekte Stellung des potentialfreien Kontaktes, mit dem
Sie die Berechtigungssperre schalten.
• Überprüfen Sie die ordnungsgemässe Installation der Schleifenwiderstände
beim potentialfreien Kontakt.
• Überprüfen Sie die Widerstandsbeschaltung der Berechtigungssperre.
Lösen Sie dazu die Verbindung bei den Klemmen 8 und 9 der Optionenbox
und messen Sie den Widerstand zwischen den beiden Drähten. Bei
offenem Kontakt (Stellung Berechtigung gesperrt) muss der Widerstand
doppelt so gross sein (2 x Rx) wie bei geschlossenem Kontakt (Stellung
Berechtigung erlaubt).
T E C H N I S C H E B E S C H R E I B U N G
®
Paxos
compact
Alarmintegration
Alle Verschlusssysteme Paxos compact weisen einheitliche Alarmfunktionen und -Schnittstellen auf, sofern das System
mit der Anschluss- und Optionenbox 302.020 ergänzt ist. Die verfügbaren Funktionen hängen vom Ausbaustand der
Anschluss- und Optionenbox ab. Als Schnittstelle dient für alle Funktionen die Klemmleiste der Anschluss- und
Optionenbox. Für die Kontaktierung beachten Sie bitte:
• Dass die Anschlussdrähte einen maximalen Querschnitt von 0,5 mm
• Dass die Anschlussdrähte auf einer Länge von mindestens 11 mm abisoliert wurden.
• Dass die Anschlussdrähte keiner Zugbelastung ausgesetzt sind.
Für den Anschluss aller Alarmfunktionen genügt in der Regel ein zwölfadriges Anschlusskabel. Bei verschiedenen
Installationen wird ein entsprechendes Kabel bereits im Werk eingezogen. Bei anderen Anwendungen muss für eine
gesicherte Kabelführung vom beweglichen auf den starren Teil des Behältnisses (evtl. durch Verwendung eines
Panzerschlauches) gesorgt werden. Der Anschluss der Funktionen wird in jedem Fall vom Techniker der Alarmfirma
entsprechend der Beschaffenheit der gewählten Alarmzentrale vorgenommen.
Wichtig:
Vermeiden Sie in jedem Fall Veränderungen an der bestehenden Paxos-Installation und verwenden Sie nur die
vorgeschriebenen Anschlusspunkte und die einzelnen Funktionen nur für deren spezifischen Verwendungszweck.
Der Anschluss eventueller Körperschallmelder (Geräuschmelder) ist Aufgabe der Alarmfirma. Das Verschluss-System
wird davon nicht betroffen und führt keine entsprechenden Signale oder Funktionen. Ausser dem Körperschall-Melder
dürfen keine Fremdgeräte hinter der Türpanzerung (im Schlossraum) montiert werden. Dies betrifft insbesondere die
Beschaltung mit Adressierbausteinen (ADI und ähnliche).
Wird für die Alarmfunktionen oder für Drittanlagen eine Auswertung der Türstellung oder der Riegelstellung benötigt, so
müssen dafür in jedem Fall eigene, unabhängige Tür- und/oder Riegelstellungskontakte installiert werden. Die vom
Verschluss-System Paxos compact benutzten Riegelstellungs- und eventuell auch Türstellungskontakte dürfen unter
keinen Umständen mit anderen Anlagen oder Teilen davon verschaltet werden!
Missachtung dieser Auflagen kann Störungen zur Folge haben und zum Ausfall des Verschluss-Systems Paxos compact
führen.
84
Connection and options box 11
AWG 20
0.5 mm 2
Lock 2 open Lock 1 open
1
Lock 1 unlocked
2
Lock 2 unlocked
3
4
Duress alarm
(hold-up)
5
6 +12V
Plug-in PCB A Locking-period
Time functions
interruption
7 0V
Rx
Plug-in PCB C
8
+
Authorisation disabling
Rx
–
9
Plug-in PCB B
10 +
Current loop
Mains operation
online protocol
11 –
Plug-in PCB B/USV
UPS connection
12
Tamper alarm
(sabotage)
13
14 No connection
*External power + xx V : =
DC 15 + xx V * External
DC
PCB B/USV: 11...24 V / 700 mA
DC
=
power input
16 0 V
PCB B: 12 V / 400 mA
DC
DC
2
aufweisen.

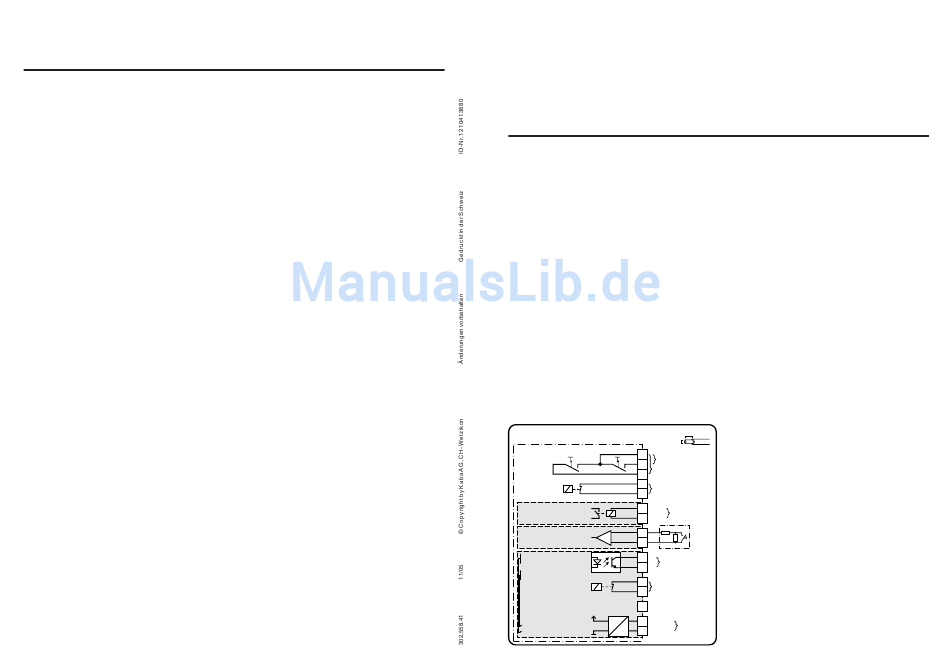

Klemmenbelegung der Anschluss- und Optionenbox:
1 Schlossriegelkontakt Schloss 1 und Schloss 2
2 Schlossriegelkontakt Schloss 1
3 Schlossriegelkontakt Schloss 2
4 Bedrohungsalarmkontakt
5 Bedrohungsalarmkontakt
6 Sperrzeitunterbrechung ext. (nur mit Steckprint A)
7 Sperrzeitunterbrechung ext. (nur mit Steckprint A)
8 Berechtigungssperre (nur mit Steckprint B und C)
9 Berechtigungssperre (nur mit Steckprint B und C)
Authori-
10 Online-Protokollierung (nur mit Steckprint B)
sation
11 Online-Protokollierung (nur mit Steckprint B)
disabling
12 Sabotagekontakt (nur mit Steckprint B)
13 Sabotagekontakt (nur mit Steckprint B)
14 Nicht verwendet (potentialfreier Stützpunkt)
15 Externe Spannungsversorgung (+ V DC)
16 Externe Spannungsversorgung (0 V)
Nebenstehender Schemakleber wird zusammen mit je-
der Anschluss- und Optionenbox ausgeliefert und soll
neben dieser aufgeklebt werden.
302.524.44
