- Seite 1 Kaba c-lever Installationsanleitung Dok.-Nr.: k2evo702de-2012-05...
- Seite 2 Fax. +49 6103 99 07 133 Fax. +41 44 931 63 85 www.kaba.at www.kaba.de www. kaba.ch Kaba® ist ein eingetragenes Warenzeichen der Kaba AG. Diese Dokumentation darf ohne schriftliche Genehmigung der Kaba GmbH auf keine Weise reproduziert oder anderweitig weiterverwendet werden. Copyright by Kaba GmbH...
- Seite 3 Aufbau Kaba c-lever ........
- Seite 4 Mögliche Störungen ......... 27 Kaba c-lever...
- Seite 5 Zu dieser Anleitung Gültigkeit Diese Anleitung beschreibt die Installation, Wartung und Fehlerbehebung für den Kaba c-lever und ist gültig für die Varianten 2621 MID, 2622 MID, 2623 MID, 2624 MID, 2621 LEA, 2622 LEA, 2623 LEA und 2624 LEA. Zielgruppe Diese Anleitung richtet sich an Fachpersonal für Montage, Installation, Inbetrieb-...
- Seite 6 Anwendungshinweise mit nützlichen Informationen. Sie stellen sicher, dass das Produkt und dessen Funktionalität optimal genutzt werden kann. Begriffsdefinition Um das Lesen der Anleitung zu vereinfachen, wird der Kaba c-lever verkürzt Aktu- ator, das Programmiergerät 1460 verkürzt Programmer und die Software Kaba evolo Manager kurz KEM genannt.
- Seite 7 Installationsanleitung Sicherheit und Umwelt Sicherheit und Umwelt Bestimmungsgemäße Verwendung Der Kaba c-lever darf nur für den vorgesehenen Zweck, für das Öffnen und Schließen von Türen, benutzt und betrieben werden. Ein anderer Gebrauch ist nicht zulässig. Sicherheitshinweise für dieses Produkt 2.2.1 ESD Schutzmaßnahmen ACHTUNG Gefahr für elektronische Komponenten durch elektrostatische Entladung.
- Seite 8 Elektronische Geräte und gebrauchte Batterien entsprechend der Verordnung über Entsorgung von Elektro- und Elektronik-Altgeräten (VREG/WEEE) über die örtlichen Sammelstellen für Elektronik-Altgeräte entsorgen. Konformität Dieser Aktuator erfüllt die Anforderungen der R&TTE Richtlinie 1999/5/EG und der EMV Richtlinie 89/336//EWG. k2evo702de-2012-05 Kaba c-lever...
- Seite 9 - Kaba Programmer 1460 - Kaba Medien - Software Kaba evolo Manager - Kaba s-module (Mifare) für externe Stromversorgung (12-24 V AC/DC, > 300mA) Vorbereitende Maßnahmen 3.3.1 Anforderungen an die Tür Die Tür muss eine Dicke von mindestens 39 mm und maximal 100 mm aufwei- sen! Ab einer Türdicke von 63 mm ist ein Verlängerungssatz erforderlich.
- Seite 10 Installationsanleitung 3.3.3 Anforderungen an den Schließzylinder Zu beachtende Maße für Zylinder- überstand Der Kaba c-lever steht mit Zylinderlo- chung für 17 mm Europrofil und 22 mm Rundprofil zur Verfügung. Für die Ver- wendung von Halbzylindern kann der Beschlag auch ohne Zylinderlochung eingesetzt werden.
- Seite 11 Nicht in explosionsgefährdeter Umgebung einsetz- Normen Brandschutz Gemäß EN1634-1 EN179 Gemäß Prüfzertifikat: 0432 - BPR - 0061 (Kaba) 0432 - BPR - 0003 (BKS) 0432 - BPR - 0005 (Dorma) Schutzklasse von ES1 ES1 nach DIN18257, Klasse 2 nach EN1906, WK2 nach B5351 Legende: Der Temperaturbereich ist von den Spezifikationen der Batteriehersteller abhängig...

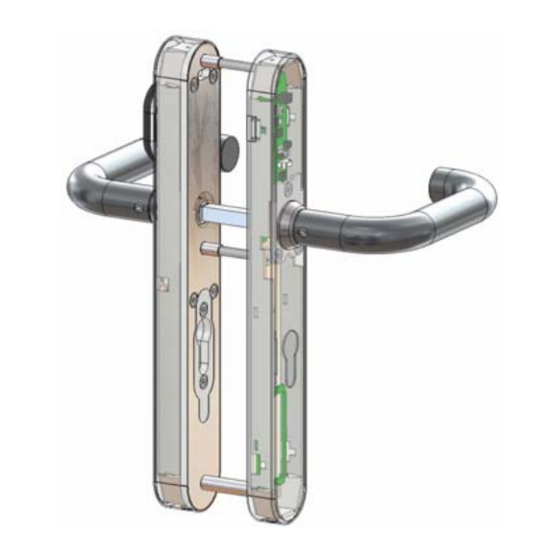

- Seite 12 Produktbeschreibung Installationsanleitung Aufbau Kaba c-lever Außenbeschlag mit Antenne Innenschild Kupplungseinheit Befestigungsschraube für Drückerdorn Drückerdorn Innenbeschlag mit E-Modul Befestigungsschrauben M5 x 50 mm (2 Stück) Batterieschutzfolie Batterieprint Batterien Type AA Lithium (2 Stück) M6 Befestigungsschraube für Drücker (außen) M6 Befestigungsschraube für Drücker (innen) M3 Befestigungsschraube für Innenschild...
- Seite 13 Installationsanleitung Produktbeschreibung Abmessungen Maßskizze schmale Version Maßskizze breite Version Kaba c-lever k2evo702de-2012-05...
- Seite 14 Installation Installationsanleitung Installation Erforderliches Werkzeug • Bohrlehre oder Bohrschablone für Kaba c-lever • Schraubzwinge - empfohlen beim Arbeiten mit Bohrlehre! • Bohrmaschine mit Bohrer Ø9 mm und Ø13 mm • Diverse Schlitz- und Kreuzschlitzschraubenzieher ACHTUNG Eingebautes Schloss kann beschädigt werden.
- Seite 15 Bohrer Ø9 mm ebenfalls anbohren. 8. Nach dem Bohren Schlosstasche reinigen und Schloss wieder mon- tieren. Um das Ausbrechen der Bohrlöcher zu verhindern ist es ratsam die Löcher von beiden Seiten zu markieren und zu bohren! Kaba c-lever k2evo702de-2012-05...
- Seite 16 (3) so stecken, wobei die Nut des Drückerdorns immer in Rich- tung Schlossstulp zeigen muss. 3. Drückerdorn (5) von oben mit Gewindestift (4) befestigen. Gewindestift (4) muss immer nach oben gerichtet sein! 4. Kabel der Kupplungseinheit an Buchse (18) anstecken. k2evo702de-2012-05 Kaba c-lever...
- Seite 17 2. Antennenkabel durch die obere Befestigungsbohrung der Tür füh- ren und Zentrierhülse (19) auf die untere Gewindehülse aufstecken. 3. Außenschild (1) aufstecken. Um die Kupplungseinheit zu entlasten, muss nach dem Aufstecken des Aus- senschildes am Drückerdorn gezogen werden! Kaba c-lever k2evo702de-2012-05...
- Seite 18 Bei Montage- und Wartungsarbeiten immer ein entsprechendes ESD-Erdungs- band verwenden! Batterien einsetzen 1. Batterien (10) polrichtig in den Batterieprint (9) einsetzen. Auf Polung der Batterien achten! 2. Batterieschutzfolie (8) zwischen die Batterien stecken. An Türen zum Außenbereich nur Lithium-Batterien verwenden! k2evo702de-2012-05 Kaba c-lever...
- Seite 19 2. M6 Befestigungsschraube (12) in den Drücker einschrauben. 3. Schließzylinder (16) ausrichten und mit Zylinderbefes- tigungsschraube festschrauben. Bei der c-lever Variante mit Breitschild (54 mm) wird zur besseren Abstützung des Innenschildes zwischen Innenbe- schlag und Innenschild eine Distanz- scheibe eingesetzt.
- Seite 20 Programmiermaster A oder 2 x kurz nach tiert wird, Reset der Benutzermedien, bei B Struktur mit Pro- weiteren 15 s erlischt bei 2 Beep nach weiteren15 grammiermaster B erfolgreicher Sekunden bestätigt den Initialisierung Reset aller Mastermedien. k2evo702de-2012-05 Kaba c-lever...
- Seite 21 Installationsanleitung Wartung und Fehlerbehebung Wartung und Fehlerbehebung Wartung Die Mechanik und Elektronik des Kaba c-lever ist Wartungsfrei! ACHTUNG Das Öffnen der Kupplungseinheit entbindet Kaba von jeglicher Garantieleistung! 6.1.1 Batterie ersetzen - Alkali-Batterien jährlich wechseln - Lithium-Batterien spätestens nach 2 Jahren wechseln Explosionsgefahr Lithium-Batterien können explodieren oder explosionsartig bersten.
- Seite 22 ACHTUNG Da alte Batterien auslaufen können, ist es ratsam den Zustand der Batterien regelmäßig zu kontrollieren. Folgeschäden durch fehlerhafte Batterien kön- nen nicht durch die Firma Kaba abgegolten werden (für Batterien kann keine Garantie bzw. Gewährleistung übernommen werden). k2evo702de-2012-05 Kaba c-lever...
- Seite 23 Reihenfolge. ACHTUNG Gefahr für elektronische Komponenten durch elektrostatische Entladung. Insbesondere bei direkter, aber auch bei indirekter Berührung von Leiterplatten können diese durch elektrostatische Aufladung beschädigt werden! Bei Montage- und Wartungsarbeiten immer ein entsprechendes ESD-Erdungs- band verwenden! Kaba c-lever k2evo702de-2012-05...
- Seite 24 Um eine mechanische Notöffnung durchführen zu können, muss unbedingt ein Schloss mit Wechselfunktion verwendet bzw. eingebaut werden! Entriegeln von der Innenseite 1. Der Kaba c-lever kann bei einem Panikschloss jederzeit mittels Drückerbe- tätigung entriegelt werden. Ansonst wird die entsprechende Schlossfunk- tion bei der inneren Drückerbewegung gewährleistet.
- Seite 25 Drückerbewegung gewährleistet. Entriegeln von der Außenseite Bei Notöffnungen mit dem Batterienotgerät bleibt der Drücker auf der Außen- seite des Kaba c-lever Beschlags so lange eingekuppelt, bis die entladenen Batte- rien ersetzt werden! 1. Batterienotgerät mittels Pro-...
- Seite 26 Soft INI reset 1. Berechtigten Programmiermaster vor die Antenne halten. 2. Nach 10 Sekunden erfolgt ein akkustisches Doppelsignal. 3. Nach weiteren 15 Sekunden erfolgt nochmals ein akkustisches Doppelsignal und die LED erlischt. Dieses bestätigt die erfolgreiche Initialisierung. k2evo702de-2012-05 Kaba c-lever...
- Seite 27 Uhr stellen nicht zum programmier- Programmierung Kupplungseinheit tau- ten Zeitpunkt fehlerhaft schen Tür lässt sich mit pro- 8x kurz 8x rot Systemtest nicht kor- Kabelverbindungen und grammierten Medium rekt abgeschlossen Kupplungseinheit über- nicht öffnen prüfen bzw. tauschen Kaba c-lever k2evo702de-2012-05...
- Seite 28 Wartung und Fehlerbehebung Installationsanleitung k2evo702de-2012-05 Kaba c-lever...
