- Seite 1 B E D I E N U N G S A N L E I T U N G Elektronisches Hochsicherheits- Verschlusssystem Paxos ® compact...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Elektronisches Hochsicherheits-Verschlusssystem Paxos compact mit Drehknopf-Eingabeeinheit Kapitel 1 Übersicht Die Drehknopf-Eingabeeinheit ............3 Die Funktionen des Hochsicherheits-Schlosses Paxos compact .... 4 Grundfunktionen Kapitel 2 Öffnen ..................7 Automatisches Versperren ............. 8 Manuelles Versperren ..............9 Codeänderung ................. 10 Eingabefehler ................11 Anzeigesprache ............... - Seite 3 Option Berechtigungssperre Berechtigungssperre ..............49 Option Alarmanschluss Bedrohungsalarm ..............50 Option Schaltelement VdS Unscharfschalten / Öffnen ............51 Scharfschalten ................53 Ausweis zuweisen ..............54 Ausweis entfernen ..............55 Service-Hinweise Kapitel 5 Störungsmeldungen, Kundendienst ..........57 Batterien ersetzen ..............58 Kapitel 6 Menü-Übersicht Menü-Diagramm zum Ausklappen..........
-
Seite 4: Kapitel 1 Übersicht

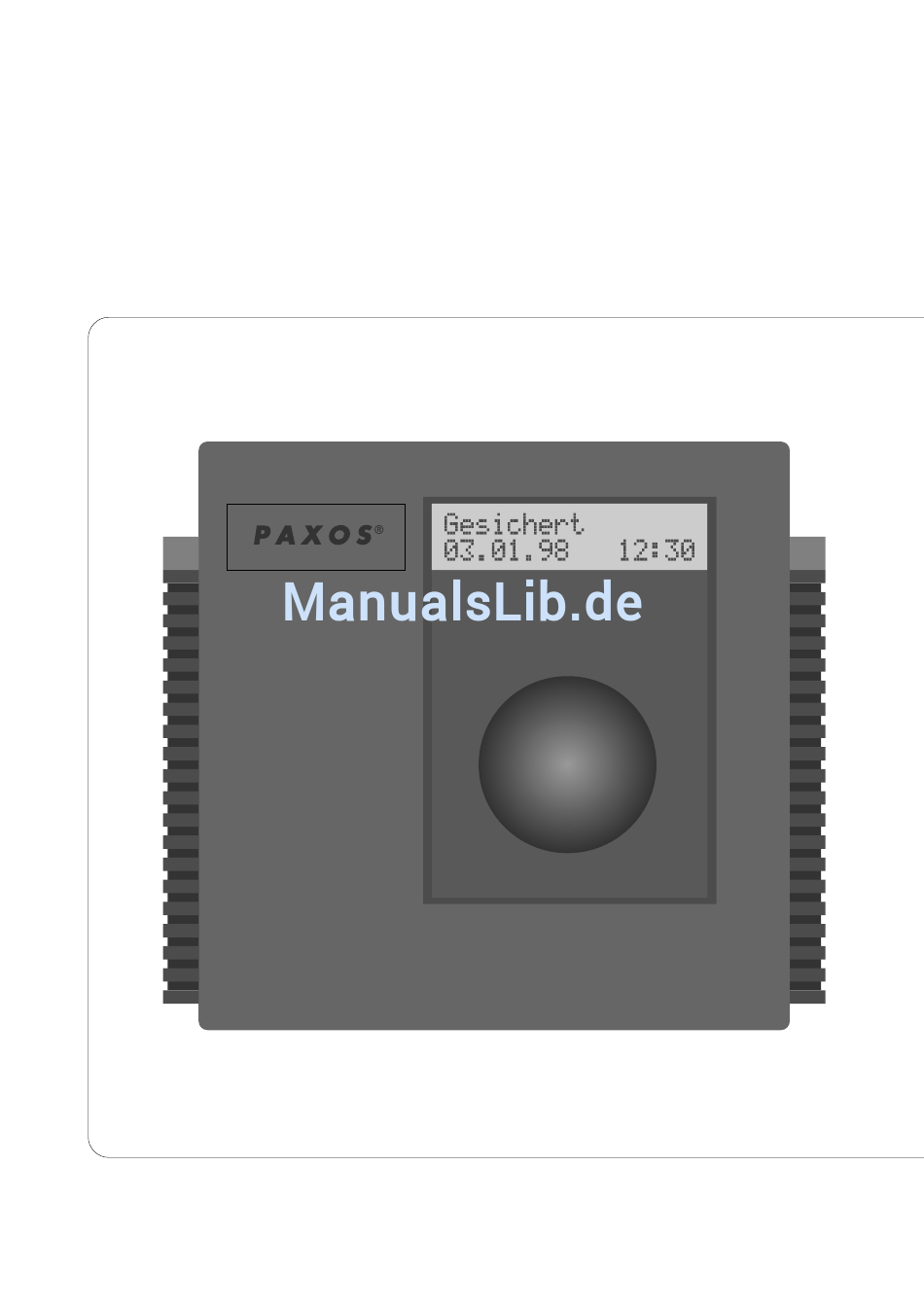

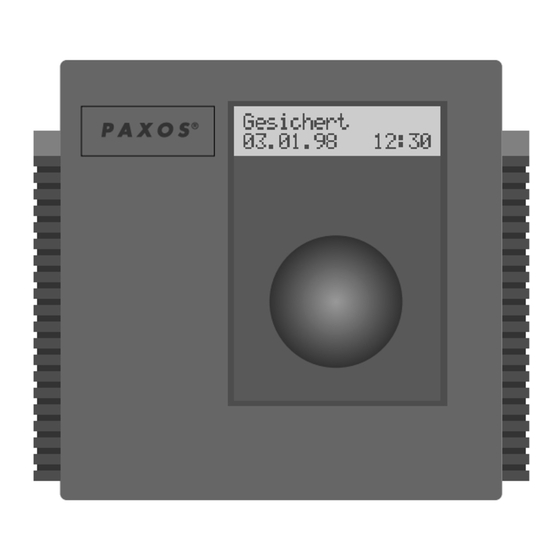

Kapitel 1 Übersicht Drehknopf-Eingabeeinheit Zweizeilige beleuchtete Flüssigkristall- Anzeige (LCD) mit seitlicher Begren- zung des Sichtwinkels. Drehknopf für die spionagesichere Code-Eingabe und Programmierung der Schlösser. Lesebereich für Legic Ausweis (Option) Zur Code-Eingabe wird ein zufälliges Die spionagesichere Eingabe Schloss 1 öffnen Zahlenpaar zwischen 00 und 99 durch Code : 96.. -
Seite 5: Die Funktionen Des Hochsicherheits-Schlosses Paxos Compact
Öffnungsberechtigten gebunden. Notcode und Codehinterlegung Die elektronischen Schlösser Paxos compact müssen, um alle Funktionen nutzen zu können, mit mindestens zwei Öffnungscodes (OCa und OCb) betrieben werden. Der zweite Code soll notiert und an einem sicheren Ort (anderer Tresor oder Bank- Safe) hinterlegt werden. -
Seite 6: Überwachung Der Maximalen Öffnungsdauer
Manipulationserkennung und -sperre Ab der fünften falschen Code-Eingabe verweigert das elektronische Hochsicher- heits-Verschlusssystem Paxos compact die Bedienung für sechs Minuten. Ab der zehnten Falscheingabe wird für jeweils zwanzig Minuten gesperrt. Nach der Eingabe eines richtigen Codes wird der berechtigte Bediener auf den Manipulations- versuch aufmerksam gemacht. -
Seite 7: Zusatzfunktionen
Zusatzfunktionen (Optionen) Bei Systemen mit der Option Zeitfunktionen oder Ereigniszeit wird das aktuelle Uhrzeit / Datum Datum und die Uhrzeit angezeigt. Die Uhrzeit und das Datum sind nach Identifikation mit dem Zeitcode (TC1) oder dem Mastercode (MA1) korrigierbar. Datum und Uhrzeit der Umschaltung von Normal- auf Sommerzeit und umgekehrt Sommerzeit-Umschaltung können im voraus für ein Jahr programmiert werden. -
Seite 8: Kapitel 2 Grundfunktionen
Kapitel 2 Grundfunktionen Öffnen System gesichert Nach einer Bedienungspause von mehr als 16 Sekunden wird die Anzeige ausgeschaltet. Durch Drücken des Knopfes wird die Schloss öffnen? Anzeige eingeschaltet, der Öffnungs- vorgang kann eingeleitet werden. Den Knopf erneut drücken, der Öffnungs- Schloss 1 öffnen code für das erste Schloss muss einge- Code... -
Seite 9: Automatisches Versperren
Verfahren des Schlossriegels durch Manipulationen am Verschluss (Riegelwerk) gestört werden. In dem Fall versucht das Schloss Paxos compact den „Versperrt“-Zustand automatisch durch Redundanzum- schaltung mit dem zweiten Schlossteil zu erreichen. Sind alle Bemühungen (insgesamt 4 Schliessversuche) erfolglos, so ertönt ein akustisches „Gewit- ter“... -
Seite 10: Manuelles Versperren
Funktion „Manuelles Versper- ren“ nicht mehr selbsttätig! Die Bestätigung erfolgt durch Drücken Schl. schliesst des Knopfes. Die elektronischen Schlös- ser versperren. Paxos compact mit Option Zeit- Der erreichte Gesichert-Status wird für Gesichert funktionen oder Ereigniszeit jedes installierte elektronische Schloss 03.01.98... -
Seite 11: Codeänderung
Grundfunktionen Codeänderung System entsperrt Code-Änderungen sind grundsätzlich nur Entsperrt bei entsperrtem System möglich. 03.01.98 14:33 Durch Drücken des Knopfes wird das Codeänderung? Hauptmenü aktiviert. Den Knopf beim Menü Codeänderung Öffnungscode a1 erneut drücken um dieses zu aktivieren. Codeänderung? Am Knopf drehen bis der zu verändern- Öffnungscode b1 de Code in der Anzeige steht. -
Seite 12: Manipulation Während Teilversperrung
Grundfunktionen Eingabefehler Wird ein Irrtum bereits bei der Code- oder Schloss 1 öffnen Zeiteingabe bemerkt, so führt langes Code :----17.. Drücken des Knopfes zur Löschung der ganzen, bereits gemachten Eingabe. Das System bestätigt in einem solchen Eingabe gelöscht Fall mit nebenstehender Anzeige und einem kurzen Piepston. -
Seite 13: Sprache Auswählen
Grundfunktionen Anzeigesprache Standardmässig sind im Hochsicherheits-Verschlusssystem Paxos compact die Anzeigesprachen Deutsch, Englisch und Französisch wählbar. Optional kann auch eine vierte Sprache vorhanden sein. Die Anzeigesprache des Verschlusssystems lässt sich bei gesichertem wie auch bei entsperrtem Behältnis verändern. Die zuletzt ausgewählte Anzeigesprache bleibt auch nach einer Unterbrechung der Stromversorgung erhalten. -
Seite 14: Schloss-Status Anzeigen
Grundfunktionen Schloss-Status anzeigen System gesichert Nach einer Bedienungspause von mehr als 16 Sekunden wird die Anzeige ausgeschaltet. Durch Drücken des Knopfes wird die Schloss öffnen? Anzeige eingeschaltet, der Öffnungs- vorgang könnte eingeleitet werden. Den Knopf drehen bis die Funktion zur Status Überprüfung des System-Zustandes in anzeigen? -
Seite 15: Batterie-Status
Grundfunktionen Batterie-Status Bei gesichertem System: Nach einer Bedienungspause von mehr als 16 Sekunden wird die Anzeige ausgeschaltet. Unterschreitet die Batteriespannung ei- Batterie leer! nen ersten Grenzwert, so erscheint bei der Aktivierung der Anzeige bei gesi- chertem System der Text „Batterie leer“. Die Anzeige muss durch Drücken des Knopfes bestätigt werden Danach erscheint automatisch wieder... - Seite 16 Nach dem Einsetzen von neuen Batteri- Mastercode en muss bei vorhandener Option Zeit- MA1 C:34..funktionen, Option Ereigniszeit oder Option Schaltelement zuerst der Master- code MA1, der Mutationscode MU1 oder der Zeitcode TC1, sofern diese aktiviert sind, eingegeben werden. Ver- gessen Sie nicht, das Datum und die Uhrzeit zu überprüfen und gegebenen- falls richtig einzustellen (siehe Seite 32)
-
Seite 17: Kapitel 3 Sonderfunktionen
Kapitel 3 Aktivieren von weiteren Sonderfunktionen Code-Funktionen System entsperrt Nicht aktive Codes können nur bei Entsperrt entsperrtem System, und wenn eigene 03.01.98 14:33 Codes für OCa und OCb definiert sind (nicht 10 20 30 40), aktiviert werden. Durch Drücken des Knopfes wird das Codeänderung? Hauptmenü... -
Seite 18: Deaktivieren Von Code-Funktionen
Deaktivieren von Sonderfunktionen Code-Funktionen System entsperrt Codes können grundsätzlich nur bei Entsperrt entsperrtem System deaktiviert werden. 03.01.98 14:33 Durch Drücken des Knopfes wird das Codeänderung? Hauptmenü aktiviert. Den Knopf beim Menü Codeänderung Öffnungscode a1 erneut drücken um dieses zu aktivieren. Codeänderung? Am Knopf drehen, bis der zu deaktivie- Öffnungscode b1&... -
Seite 19: Deaktivieren Des Zweiten Und-Codes
(OCb) mit einem Und-Code (&) verknüpft werden. Für jedes installierte Schloss müssen die beiden Öffnungscodes (OCa und OCb) auf einen individuellen Code geändert sein, bevor weitere Codes oder Funktionen des elektronischen Schlosses Paxos compact verwendet werden können. Bei Verwendung eines Und-Codes zum ersten Öffnungscode sollte jeweils auch für den zweiten Öffnungscode ein Und-Code definiert werden. -
Seite 20: Und-Code (&)
Sonderfunktionen Und-Code (&) Und-Code (&) Für jedes Schloss können für die ersten beiden Öffnungscodes (OCa und OCb) je ein Und-Code definiert werden. Die Öffnungsberechtigung wird damit von zwei Codes abhängig gemacht und kann zur Aufteilung der Verantwortung auf zwei Personen pro installiertem Schloss verwendet werden. -
Seite 21: Codeverknüpfung
Sonderfunktionen Codeverknüpfung Codeverknüpfung Bei aktivierter Funktion „Codeverknüpfung“ wird die Öffnungsberechtigung von zwei Codeeingaben abhängig gemacht. So kann die Verantwortung auf zwei Personen pro installiertem Schloss aufgeteilt werden. Im Unterschied zum Und-Code ist ein Öffnungsberechtigter hier nicht an einen bestimmten weiteren Öffnungsberechtigten gebunden. Jeder Öffnungsberechtigte kann mit einem beliebigen weiteren Öffnungsberechtigten zusammen ein Schloss öffnen. -
Seite 22: Parallelmodus
Sonderfunktionen Parallelmodus Parallelmodus Bei aktiviertem Parallelmodus werden im Zweischloss-Betrieb die Öffnungs- codes (OCap...OCzp) für Schloss 1 und Schloss 2 jeweils identisch definiert. Anstelle der Schlossnummer werden die Öffnungscodes im Parallel- modus mit dem Index „p“ versehen. Bei einer Codeänderung wird der entsprechende Öffnungscode ebenfalls parallel in beiden Schlössern geän- dert. -
Seite 23: Mastercode (Ma)
Sonderfunktionen Mastercode (MA) Mastercode (MA) Für jedes Schloss kann ein eigener Mastercode (MA) aktiviert werden. Dieser wird einerseits für die Aktivierung der zusätzlichen Öffnungscodes (OCc bis OCz) oder bei der Codeänderung, anstelle des alten Codes, als Berechtigungsidentifikation benötigt, andererseits regelt der Mastercode auch den Zugriff auf alle Zeitfunktionen des jeweiligen Schlosses. -
Seite 24: Zeitcode (Tc)
Sonderfunktionen Zeitcode (TC) Zeitcode (TC) Für jedes Schloss kann zusätzlich zum Mastercode ein Zeitcode (TC) aktiviert werden. Dieser regelt den Zugriff auf alle Zeitfunktionen des Systems. Zudem wird er bei vorhandener Option Zeitfunktionen, Option Ereigniszeit oder Option Schaltelement nach einer Öffnung des Batteriefachs verlangt, um auf ein evtl. -
Seite 25: Mutationscode (Mu)
Sonderfunktionen Mutationscode (MU) Mutationscode (MU) Für jedes Schloss kann zusätzlich zum Mastercode ein Mutationscode (MU) aktiviert werden. Dieser kann bei der Aktivierung der zusätzlichen Öffnungs- codes (OCc bis OCz) oder bei der Codeänderung, anstelle des alten Codes oder des Mastercodes, als Berechtigungsidentifikation verwendet weden. -
Seite 26: Zusätzliche Öffnungscodes Occ Bis Ocz
OCc bis OCz zur Verfügung. Für jedes installierte Schloss müssen die beiden Öffnungscodes (OCa und OCb) auf einen individuellen Code geändert sein, bevor weitere Codes oder Funktionen des elektronischen Schlosses Paxos compact verwendet werden können. Zu den zusätzlichen Öffnungscodes stehen keine Und-Codes zur Verfügung, bei Bedarf kann jedoch die Funktion „Codeverknüpfung“... -
Seite 27: Aktivieren Einer Öffnungsverzögerung
Sonderfunktionen Öffnungsverzögerungen Öffnungsverzögerung Für jedes Schloss kann eine Öffnungsverzögerung definiert werden. Diese bewirkt, dass das Schloss bei jeder Öffnung automatisch für die eingestellte Zeit (1 Sekunde bis 99 Minuten, 59 Sekunden) verzögert wird. Öffnungs- verzögerungen können nur nach Identifikation mit dem Mastercode (MA) oder dem Zeitcode (TC) des entsprechenden Schlosses verändert werden. -
Seite 28: Ändern Einer Öffnungsverzögerung
Durch Drücken des Knopfes den Zeitcode Aktivierungs-Vorgang beginnen. Zur Iden- TC1 C:29..tifikation muss der Zeitcode oder der Mastercode des entsprechenden Schlos- ses eingegeben werden. Durch Drehen und Drücken des Knopfes Zeitcode den Zeitcode oder Mastercode in der TC1 C:34..gewohnten Weise eingeben. -
Seite 29: Identifikation Nach Verzögerung
Identifikation Sonderfunktionen nach Verzögerung Identifikation nach Verzögerung Für die Eingabe eines weiteren Codes nach Ablauf einer Öffnungs- verzögerung kann eine Zeitlimite (von 1 Minute bis 99 Minuten, 59 Sekunden) gesetzt werden. Nach Ablauf der Verzögerungszeit ertönt ein Signalton und die Aufforderung zu einer weiteren Codeeingabe erscheint in der Anzeige. -
Seite 30: Deaktivieren Der Identifikation Nach Verzögerung
Nach Eingabe der letzten Zahl durch Drük- Max. Eingabezeit ken des Knopfes erfolgt automatisch die nach Ver. <11>00 Aufforderung zur Eingabe der maxi- malen Eingabezeit nach Verzögerung. Durch Drehen des Knopfes zunächst die Max. Eingabezeit Minuten einstellen (00 bis 99) und den nach Ver.<15>00 Wert durch Drücken des Knopfes einge- ben. -
Seite 31: Aktivieren Der Maximalen Öffnungsdauer
Überwachung der Sonderfunktionen Öffnungsdauer In Schloss 1 kann die maximale Öffnungsdauer des Systems (von 1 Sekunde Überwachung der Öffnungsdauer bis 99 Minuten, 59 Sekunden) definiert werden. Dabei ertönt nach Ablauf der eingestellten Zeit bei geöffneten Schlössern ein intermittierender Signalton bis das System gesichert wird (bei Manuellem Versperren bis das Riegelwerk geschlossen wird). -
Seite 32: Ändern Der Maximalen Öffnungsdauer
Den Wert durch Drücken des Knopfes Max. Öffnungs- eingeben. dauer 72<00> Durch Drehen des Knopfes die Sekun- Max. Öffnungs- den der Öffnungsdauer einstellen (00 dauer 72<25> bis 59). Die Eingabe durch Drücken des Knop- Öffnungsdauer fes beenden. Die maximale Öffnungs- gespeichert dauer ist gespeichert. -
Seite 33: Kapitel 4 Optionale Funktionen
Option: Zeitfunktionen oder Ereigniszeit Optionale Funktionen Uhrzeit / Datum Das elektronische Hochsicherheits-Schloss Paxos compact kann mit der Option Zeitfunktionen oder der Option Ereigniszeit versehen werden. Auch eine spätere Nachrüstung ist jederzeit möglich. Option Zeitfunktionen Die Option Zeitfunktionen beinhaltet den Betrieb redundanter Uhren und die Steuerung datumsgebundener Funktionen für Sperrzeiten etc. - Seite 34 Wertebereich der Systemuhr Die Systemuhr des Paxos compact verfügt über einen Kalender von 1994 bis 2073. Dies bedeutet, dass Jahresangaben von 94 bis 99 als die Jahre 1994 bis 1999 und Jahresangaben von 00 bis 73 als die Jahre von 2000 bis 2073 interpretiert werden.
-
Seite 35: Sommer-/Winterzeitumschaltung
Ereigniszeit Optionale Funktionen Sommer-/Winterzeitumschaltung Sommer-/Winterzeitumschaltung Beim elektronischen Hochsicherheits-Schloss Paxos compact können die Umschalt-Zeitpunkte einer Sommer-/Winterzeitumschaltung für ein Jahr im voraus eingegeben werden. Mit Sommerzeit wird der Zeitpunkt im Frühjahr bezeichnet, zu dem auf Sommerzeit umgeschaltet wird. Erreicht die aktuelle Systemuhr des Paxos compact den unter der Bezeichnung Sommerzeit eingestellten Zeitpunkt, so wird die Systemuhr um exakt 60 Minuten vorgestellt (+ 1 Stunde). -
Seite 36: Abfragen Der Programmierten Sommer-/Winterzeitumschaltung
Durch Drehen und Drücken des Knopfes Sommerzeit ab: den Zeitpunkt der Sommerzeit-Ein- 27.03.98 02<00> schaltung eingeben. Nach Eingabe der letzten Zahl durch Winterzeit ab: Drücken des Knopfes erscheint das Ein- <03>01.98 14:33 gabefeld für die Winterzeitumschaltung. Angezeigt wird das aktuelle Datum oder eine bereits gemachte Eingabe. -
Seite 37: Option Zeitfunktionen Sperrzeiten
Optionale Funktionen Sperrzeiten Sperrzeiten (1 bis 12) Beim elektronischen Hochsicherheits-Schloss Paxos compact mit installierter Option Zeitfunktionen können bis zu zwölf Sperrzeiten (Laufzeit jeweils bis 31 Tage) definiert werden, während denen das System nicht mehr geöffnet werden kann. Z.B. während den Betriebsferien oder während Feiertagen. -
Seite 38: Abfragen Der Programmierten Sperrzeiten
Bei gültigem Mastercode wird die erste Beginn Sperrz.11 freie Sperrzeit angezeigt. 00.00.00 00:00 Durch Drehen des Knopfes kann auch Beginn Sperrz.5 eine zu verändernde Sperrzeit in die 05.01.98 17:30 Anzeige gebracht werden. Durch Drücken des Knopfes die Einga- Beginn Sperrz.11 be beginnen. -
Seite 39: Programmieren Der Wochensperrzeiten
Wochensperrzeiten In Verbindung mit der Option Zeitfunktionen können im elektronischen Schloss Paxos compact bis zu 28 Sperrzeiten in einem Wochenprogramm definiert werden, während denen das Behältnis nicht geöffnet werden kann. Um Sperrzeiten in einem Wochenprogramm definieren zu können, muss der Mastercode (MA1) oder der Zeitcode (TC1) aktiviert sein. -
Seite 40: Abfragen Der Programmierten Wochensperrzeiten
Um eine neue Wochensperrzeit einzu- Beginn<Mo>00:00 geben, den Knopf beim leeren Eingabe- Ende ** 00:00 feld kurz drücken. Um eine bestehende Wochensperrzeit zu ändern, den Knopf drehen und bei der zu ändernden Zeit kurz drücken. Durch Drehen des Knopfes den Wochen- Beginn<Fr>00:00 tag, an welchem die Sperrzeit begin- Ende... -
Seite 41: Jahressperrzeiten
Jahressperrzeiten Jahressperrzeiten In Verbindung mit der Option Zeitfunktionen können im elektronischen Schloss Paxos compact bis zu 12 wiederkehrende Sperrzeiten in einem Jahresprogramm definiert werden, während denen das Behältnis nicht geöffnet werden kann. Um solche Jahressperrzeiten definieren zu können, muss der Mastercode (MA1) oder der Zeitcode (TC1) aktiviert sein. Eine angelaufene Sperrzeit kann nicht deaktiviert werden (Ausnahme: Funktion Sperrzeitunterbrechung). -
Seite 42: Abfragen Der Programmierten Jahressperrzeiten
Durch Drücken des Knopfes die Eingabe Beg.Jahressp.11 beginnen. Bei freien Sperrzeiten wird das <03>01 14:33 aktuelle Datum übernommen. Durch Drehen und Drücken des Knopfes Beg.Jahressp.11 den Beginn der Sperrzeit eingeben. Die 31.04 17<45> Anzeige kann auch ohne Änderung durch Drücken übernommen werden. Nun kann das Ende der Sperrzeit ein- End.Jahressp.11 gegeben werden. -
Seite 43: Sperrzeiten Abfragen Bei Gesichertem System
Option: Zeitfunktionen Sperrzeiten abfragen Optionale Funktionen bei gesichertem System System gesichert Nach einer Bedienungspause von mehr als 16 Sekunden wird die Anzeige ausgeschaltet. Durch Drücken des Knopfes wird die Schloss öffnen? Anzeige eingeschaltet, der Öffnungs- vorgang könnte eingeleitet werden. Am Knopf drehen bis die Funktion „Sperr- Sperrzeiten zeiten abfragen”... -
Seite 44: Eilsperrung
Option: Zeitfunktionen Optionale Funktionen Eilsperrung Eilsperrung Bei Systemen mit installierter Option Zeitfunktionen kann von jedem Code- inhaber von Schloss 1 eine sofort wirksame Sperrzeit mit einer einstell- baren, maximalen Sperrdauer von 3 Tagen (72 Stunden) ab dem Zeitpunkt der Eingabe definiert werden. Die Funktion „Eilsperrung“ kann sowohl bei entsperrtem wie auch bei gesichertem Behältnis aufgerufen werden, sofern der Mastercode (MA1) aktiviert und die Funktion „Eilsperrung“... - Seite 45 Option: Zeitfunktionen Optionale Funktionen Eilsperrung Durch Drehen und Drücken des Knopfes Eilsperr. aktiv. den Code in der gewohnten Weise Code: ----34.. eingeben. In der Anzeige erscheint als Vorgabe die Eilsperrung bis: um vier Stunden erhöhte aktuelle Uhrzeit <03>.01.98 18:33 mit Datum als Ende der Eilsperrzeit. Durch Drehen des Knopfes nach rechts Eilsperrung bis: kann die Dauer der Eilsperrung in Stunden-...
-
Seite 46: Sperrzeitunterbrechung
Option: Zeitfunktionen Optionale Funktionen Sperrzeitunterbrechung Unterbrechen einer laufenden Sperr- Wenn das Hochsicherheits-Schloss Paxos compact mit der Option Zeitfunktionen zeit oder Verzögerungszeit ausgerüstet ist, kann an der Optionenbox oder an der Schaltelement-Box ein elektrischer Kontakt (Drucktaste) betätigt oder ein externes Auslöseelement (Signal +12 Volt, resp. -
Seite 47: Programmieren Der Teilversperrungszeiten
Optionale Funktionen Teilversperrungszeiten Teilversperrungszeiten Wenn das elektronische Hochsicherheits-Schloss Paxos compact mit der Option Zeitfunktionen ausgerüstet ist, können bis zu 28 Teilversperrungs- zeiten in einem Wochenprogramm definiert werden, während denen das erste Schloss offen bleibt und nur noch das zweite Schloss versperrt. Damit Teilversperrungszeiten definiert werden können, müssen zwei Schlösser... -
Seite 48: Abfragen Der Programmierten Teilversperrungszeiten
Um eine neue Teilversperrungszeit ein- Beginn<Mo>00:00 zugeben, den Knopf beim leeren Einga- Ende ** 00:00 befeld kurz drücken. Um eine bestehende Teilversperrung zu ändern, den Knopf drehen und bei der zu ändernden Zeit kurz drücken. Durch Drehen des Knopfes den Wochen- Beginn<Fr>00:00 tag, an welchem die Teilversperrung Ende... -
Seite 49: Ereignis-Protokoll
Option: Zeitfunktionen oder Ereigniszeit Optionale Funktionen Ereignis-Protokoll Protokollierung Mit Installation der Option Zeitfunktionen, Ereigniszeit oder Schaltelement und aktiviertem Mastercode (MA1) wird das stromausfallsicher im Codespeicher von Schlosses 1 geführte Ereignisprotokoll automatisch mit Datum und Uhrzeit versehen. Ohne Optionen werden die Ereignisse chronologisch eingetragen und beim Ausdrucken mit einer fortlaufenden Nummer versehen. -
Seite 50: Option Berechtigungssperre Berechtigungssperre
Option: Berechtigungssperre Optionale Funktionen Berechtigungssperre Berechtigungssperre Das elektronische Hochsicherheits-Schloss Paxos compact kann mit der Option Berechtigungssperre ausgerüstet werden (nur in Verbindung mit der Option Netzbetrieb oder der Option Schaltelement). Mit einem vom Behältnis abgesetzten elektrischen Kontakt (z.B. einem Schlüsselschalter in einem anderen Raum) kann die Öffnungsfunktion und, bei installierter Option Schaltelement, das Unscharfschalten gesperrt oder freigegeben werden. -
Seite 51: Option Alarmanschluss Bedrohungsalarm
Optionale Funktionen Bedrohungsalarm Bedrohungsalarm Wenn das elektronische Hochsicherheits-Schloss Paxos compact mit einer Anschluss- und Optionenbox oder der Option Schaltelement ausgerüstet ist, kann bei entsprechendem Anschluss an eine Alarmzentrale bei jeder Codeeingabe – ausser bei der Codeänderung – ein stiller (diskreter) Alarm ausgelöst werden. -
Seite 52: Option Schaltelement Vds Unscharfschalten / Öffnen
Option: Schaltelement VdS Optionale Funktionen Unscharfschalten / Öffnen Schaltelement VdS Mit der Option Schaltelement VdS ist Paxos compact nebst seiner Funktion als elektronisches Zahlenkombinationsschloss gleichzeitig auch als Schaltelement VdS („Blockschloss“) zur Scharf-/Unscharfschaltung einer übergeordneten Zentrale, z.B. der Einbruchmeldeanlage (EMA) einsetzbar. -
Seite 53: Gültiger Öffnungscode, Bereich Noch Nicht Unscharf Geschaltet
System versperrt oder gesichert, Nach einer Bedienungspause von mehr als 16 Sekunden wird die Anzeige Bereich bereits unscharf geschaltet ausgeschaltet. Durch Drücken des Knopfes wird die Schloss öffnen? Anzeige eingeschaltet, der Öffnungs- vorgang kann eingeleitet werden. Den Knopf kurz drücken. Die Aufforde- Ausweis bitte! rung „Ausweis bitte“... -
Seite 54: Scharf- Oder Unscharfschaltung Nicht Erfolgt
Option: Schaltelement VdS Optionale Funktionen Scharfschalten Bereich scharf schalten Bei Systemen mit installierter Option Schaltelement VdS kann der überwach- te Bereich durch Identifikation mit einem speziellen Ausweis (Badge) scharfgeschaltet werden. Sofern der Anlage mindestens ein Ausweis zugewiesen ist, kann bei versperrtem oder gesichertem Verschlusssystem die Funktion „Bereich scharf schalten“... -
Seite 55: Ausweis Zuweisen
Option Schaltelement VdS anwendbar. Ohne zugewiesenen Ausweis erscheint die Funktion „Bereich scharf schalten“ und die Aufforderung „Ausweis bitte“ nicht im Bedienermenü. Derselbe Ausweis kann beliebig vielen Verschlusssystemen Paxos compact mit Option Schaltelement VdS zugewiesen werden, jedem einzelnen Verschlusssystem aber nur einmal. System entsperrt Ausweise können nur bei entsperrtem... -
Seite 56: Ausweis Entfernen
Option: Schaltelement VdS Optionale Funktionen Ausweis (Badge) entfernen Dem Schaltelement VdS als Berechtigung zur Scharf- und Unscharfschaltung zugewiesene Ausweise (Badges) können auch wieder entfernt, d.h. für ungültig erklärt werden. Die Identifikationsnummer des betroffenen Auswei- ses wird dabei aus dem Speicher gelöscht. Der Ausweis selber wird dazu nicht benötigt (z.B. -
Seite 58: Kapitel 5 Service-Hinweise
Kapitel 5 Kundendienst Service-Hinweise Störungsmeldungen Störungsmeldungen Das elektronische Hochsicherheits-Schloss Paxos compact ist mit einem Diagnose-Programm ausgestattet, welches alle Funktionen dauernd über- wacht. Ein auftretender Fehler bewirkt keinen Ausfall des Gesamtsystems, da alle elektronischen Komponenten im gesicherten Bereich doppelt (redundant) ausgeführt sind und die Funktionen sofort vom noch funktionierenden Teil automatisch übernommen werden. -
Seite 59: Batterien Ersetzen
Service-Hinweise Batterien ersetzen Batteriefach öffnen Das Batteriefach befindet sich auf der Unterseite der Eingabeeinheit. Zur Entnahme die Schraube (A) mit einem Innensechskantschraubendreher (Inbus) Nr. 2 herausdrehen und anschliessend das Batteriefach aus der Eingabeeinheit ausschwenken. Batterien ersetzen Damit alle Batterien zugänglich sind, muss das Batteriemodul anschliessend aus dem Batteriefachdeckel gezogen werden. -
Seite 60: Kapitel 6 Menü-Übersicht
Schloss 2 öffnen Schloss öffnet Legic Code : 23 ..Code : ------18 Code : ------54 Hochsicherheits-Verschlusssystems Paxos compact mit Drehknopfeingabe im Zweischloss-Betrieb und allen optionalen Funktionen. Ihre effektive Status Status anzeigen Status anzeigen Gesichert Installation des Systems kann zu diesem Diagramm insofern differieren, dass anzeigen? Code : 23 . - Seite 61 INDEX Alphabetisches Stichwortverzeichnis Symbole Schliessvorgang 8 rung..mit Und-Codes (OC&) 18 Siehe Öffnungsverzögerung: Schloss-Status anzeigen 13 Codes 4 &. Siehe Und-Codes (OC&) Winter-/Sommerzeit- Schnittstelle 48 Identifikation nach Verzögerung ...aktivieren 16, 25 10203040. Siehe Löschcode Umschaltung 6, 34 Maximale Öffnungsdauer 5, 30 Sicherungsklasse 51 ...bei Parallelmodus 25 Wochenprogramm 38, 46...
