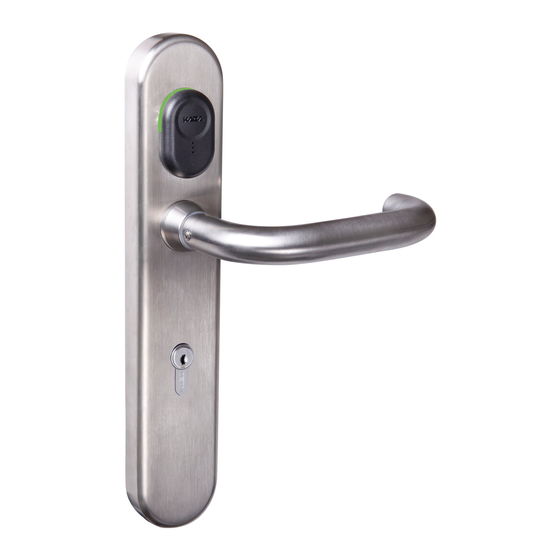

- Seite 1 Kaba TouchGo c-lever Installationsanleitung Dok.-Nr.: K2tgo701-de-2010-06...
- Seite 2 Fax. +41 (0) 44 931 63 85 www.kaba.at www.kaba.de www. kaba.ch Kaba® und TouchGo® sind eingetragene Warenzeichen der Kaba AG. Diese Dokumentation darf ohne schriftliche Genehmigung der Kaba AG auf keine Weise reproduziert oder anderweitig weiterverwendet werden. © Copyright by Kaba GmbH, A-3130 Herzogenburg Dok.-Nr: K2tgo701-de-2010-06...
-
Seite 3: Inhaltsverzeichnis
Lieferumfang Technische Daten Teileübersicht Abmessungen Verwendungshinweise Installation Erforderliches Werkzeug Befestigungslöcher mit Bohrlehre bohren Befestigungslöcher mit Bohrschablone bohren Kupplungseinheit einbauen Beschlag montieren Fehlerbehebung Mögliche Störungen - Betätigung Mögliche Störungen - Programmierung Elektronikmodul reseten Kaba TouchGo c-lever - K2tgo701-de-2010-06 - 3 -... -
Seite 4: Zu Dieser Anleitung
Zu dieser Anleitung Installationsanleitung Zu dieser Anleitung Gültigkeit Diese Anleitung beschreibt die Installation des Kaba TouchGo c-lever Version 1.1. Alle Abbildungen beziehen sich auf den Einbau mit 17mm Profilzylinder. Zielgruppe Diese Anleitung richtet sich an geschulte Fachpersonen für Montage, Instal- lation, Inbetriebnahme, Service und Wartung dieses Aktuators (Geräts). -
Seite 5: Gefahrenkategorien
Bezeichnet eine möglicherweise schädliche Situation, bei der das Produkt, oder etwas in seiner Umgebung beschädigt werden könnte. Sonstige Hinweise Hinweis/Wichtig: Anwendungshinweise mit nützlichen Informationen. Sie stellen sicher, dass das Produkt und dessen Funktionalität optimal genutzt werden kann. Kaba TouchGo c-lever - K2tgo701-de-2010-06 - 5 -... -
Seite 6: Sicherheit Und Umwelt
Installationsanleitung Sicherheit und Umwelt Bestimmungsgemässe Verwendung Der Kaba TouchGo c-lever darf nur für den vorgesehenen Zweck, das Öffnen und Schließen von Türen benutzt und betrieben werden. Ein anderer Gebrauch ist nicht zulässig. Der Kaba TouchGo c-lever ist für definierte Anwendungsbereiche konzipiert (zulässige Umgebungsbedingungen finden Sie im Kapitel 3.2 - Technische... -
Seite 7: Technische Angaben
Installationsanleitung Technische Angaben Technische Angaben Lieferumfang Der Kaba TouchGo c-lever wird mit passendem Befestigungsmaterial, aber ohne Schloss und Schließzylinder, geliefert. 3.1.1 Dornüberstände Drückertyp Dornüberstand „A” 42 mm - 79 mm 42 mm - 68 mm 42 mm - 56 mm... -
Seite 8: Teileübersicht
M6 Befestigungsschraube flach für Drückerdorn M6 Befestigungsschraube flach für Drückerdorn M3 Befestigungsschraube für Innenschild Schloss (nicht enthalten) Verbindungskabel Schliesszylinder (nicht enthalten) Richtungsgeber Buchse für Kupplungseinheit Zentrierhülse Kunststoffhülse für Drückerdorn Kunststoffhülse für Kupplungsdorn - 8 - K2tgo701-de-2010-06 - Kaba TouchGo c-lever... -
Seite 9: Abmessungen
Installationsanleitung Technische Angaben Abmessungen Massskizze schmale Version Massskizze breite Version Hinweis: Darstellungen mit optionalem Leuchtring und Zylinderlochung für 17mm Profilzylinder! Detailabmessungen und weitere technische Informati- onen sind den jeweiligen Datenblättern zu entnehmen. Kaba TouchGo c-lever - K2tgo701-de-2010-06 - 9 -... -
Seite 10: Verwendungshinweise
Technische Angaben Installationsanleitung Verwendungshinweise Der Kaba TouchGo c-lever kann mit vielen europäischen Schlössern verwen- det werden und ist erhältlich für Schliesszylinderausführungen im 17mm und 22mm Profil. 3.5.1 Anforderungen an die Türe Die Tür muss eine Dicke von mindestens 39 mm und maximal 100 mm auf-... - Seite 11 T ü r s t ä r k e Wichtig: Bei der Variante mit erhöhtem Einbruchschutz beträgt der Zylinderüberstand auf der Türaussenseite mindestens 23.5 mm. Bei der TouchGo c-lever Variante mit beidseitiger Unterlagsplatte beträgt der Zylinderüberstand auf der Türaussen- und Türinnenseite 23.5 mm.
-
Seite 12: Installation
Installation Installationsanleitung Installation Erforderliches Werkzeug • Bohrschablone oder Bohrlehre für Kaba c-lever ES1 (ecl.Bohrschab.met) • Schraubzwinge - empfohlen beim Arbeiten mit Bohrlehre! • Bohrmaschine mit Bohrer Ø9 mm und Ø13 mm • Kreuzschlitzschraubendreher Befestigungslöcher mit Bohrlehre bohren Tür vorbereiten 1. Den bestehenden Beschlag entfernen. -
Seite 13: Befestigungslöcher Mit Bohrschablone Bohren
Wichtig: Um Beschädigungen am Schloss zu vermeiden, niemals bei eingebautem Schloss bohren! Hinweis: Um das Ausbrechen der Bohrlöcher zu verhindern, ist es ratsam, die Löcher von beiden Seiten zu markieren und zu bohren! Kaba TouchGo c-lever - K2tgo701-de-2010-06 - 13 -... -
Seite 14: Kupplungseinheit Einbauen
Einfräsung am Drückerdorn nicht zur Befestigungsschraube für den Drücker (11) zeigt (siehe Bild). 2. Drückerdorn (5) von oben mit Gewindestift (4) befestigen. Wichtig: Gewindestift (4) muss immer nach oben gerichtet sein! - 14 - K2tgo701-de-2010-06 - Kaba TouchGo c-lever... - Seite 15 5. Kupplungseinheit vorsichtig in das Aussenschild stecken. 6. Den Sitz der Hülse kontrollie- ren und Kupplungseinheit mit Befestigungsschraube (11) festschrauben. Wichtig: Auf das Motorkabel achten! Flache Stiftschraube (11) verwen- den, siehe auch Montage Innenschild! Kaba TouchGo c-lever - K2tgo701-de-2010-06 - 15 -...
-
Seite 16: Beschlag Montieren
(7) mit dem Aussenschild (1) verschrauben. max. Anzugsdrehmoment: 2,5 ±0,5 Nm Wichtig: Je nach Türstärke bzw. Drückerform kann es sein, dass die Länge des Drückerdorns angepasst werden muss (siehe Tabell Seite 7)! - 16 - K2tgo701-de-2010-06 - Kaba TouchGo c-lever... - Seite 17 Die Batterien nur bei geschlossener Tür einsetzen. Die Elektronik kann sich somit bei der Inbetriebnahme auf die Umgebungsbedingungen kalibrieren! Hinweis: Die im Kaba TouchGo c-lever eingespeicherten Berechtigungen gehen auch bei Unterbrechung der Stromversorgung (Batteriewechsel) nicht verloren! Kaba TouchGo c-lever - K2tgo701-de-2010-06 - 17 -...
- Seite 18 Wichtig: Nur flache Befestigungs- schraube (12) verwenden! Hinweis: Bei der Kaba TouchGo c-lever Variante mit Breitschild (55mm) wird zur besseren Abstütz- ung des Innenschildes zwischen Innenbeschlag und Innenschild eine Distanzscheibe eingesetzt. - 18 - K2tgo701-de-2010-06 - Kaba TouchGo c-lever...
-
Seite 19: Fehlerbehebung
Installationsanleitung Fehlerbehebung Fehlerbehebung Hinweis: Die akustischen Signale sind mittels Kaba Programmer einzustellen. Wie Sie diese Einstellung vornehmen, erfahren Sie in der Bedienungsanlei- tung des Kaba Programmers! Mögliche Störungen - Betätigung mögliche Symptome Betätigung Aktuator Medium Abhilfe Ursache Tür lässt sich erst verzö- Buzzer 2 x Beeeep (bis 8x) Batterie „Tief”... -
Seite 20: Mögliche Störungen - Programmierung
Innenschild (13) entfernen und Innenschild (2) abziehen. 2. Die beiden INI - Kontakte mit hilfe einer Pinzette überbrück- en (verbinden). Hinweis: Ein erfolgreicher Reset wird mit einem akustischen Doppel- signal (Beep - Beep) signalisiert! - 20 - K2tgo701-de-2010-06 - Kaba TouchGo c-lever...
