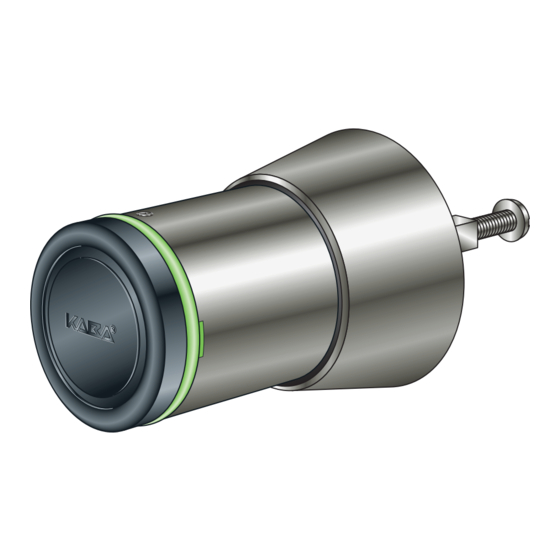

- Seite 1 Kaba elolegic Zylinderolive Installationsanleitung Dok.-Nr.: k3elc712de-2011-06...
- Seite 2 044 / 818 91 91 Internet: www.kaba.ch Kaba® und Kaba elolegic® sind eingetragene Warenzeichen der Kaba AG, LEGIC® ist ein eingetra- genes Warenzeichen der Legic Identsystems, Division der Kaba AG. Diese Dokumentation darf ohne schriftliche Genehmigung der Kaba AG auf keine Weise reproduziert oder anderweitig weiterverwendet werden.
- Seite 3 3 Technische Angaben Lieferumfang Technische Daten Kompatibilität Teileübersicht Masskizze 4 Installation / Inbetriebnahme Installationsvoraussetzungen Benötigte Komponenten Benötigtes Werkzeug Tauglichkeit prüfen Montage Konfiguration/Programmierung Programmierung Funktionskontrolle 5 Bedienung Signale Störungen 6 Wartung und Unterhalt Austausch der Batterie Notöffnung k3elc712de-2011-06 Kaba elolegic Zylinderolive...
- Seite 4 Installationsanleitung Initialisierung 7 Demontage/Entsorgung Rücksendung Entsorgung k3elc712de-2011-06 Kaba elolegic Zylinderolive...
- Seite 5 Installationsanleitung Zu diesem Dokument Zu diesem Dokument Gültigkeit Diese Anleitung beschreibt die Montage und Programmierung der Kaba elo- legic Zylinderolive. Zielgruppe Diese Anleitung richtet sich an Fachpersonal für Montage, Installation, Inbe- triebnahme, Service und Wartung dieses Geräts. Die Beschreibung setzt geschultes Personal voraus und ersetzt keine Produk- teschulung.
- Seite 6 Achtung: Wichtige Hinweise für den sachgerechten Umgang mit dem Pro- dukt. Das Nichtbeachten dieser Hinweise kann zu Fehlfunktionen führen. 1.7.2 Hinweis zur Anwendung Hinweis: Anwendungstipps mit nützlichen Informationen. Sie helfen, das Produkt und dessen Funktionalität optimal zu nutzen. k3elc712de-2011-06 Kaba elolegic Zylinderolive...
- Seite 7 Sicherheit und Umwelt Sicherheit und Umwelt Bestimmungsgemässe Verwendung Die Kaba elolegic Zylinderolive darf nur für den vorgesehenen Zweck, das Ent- und Verriegeln von Türen benutzt und betrieben werden. Ein anderer Gebrauch ist nicht zulässig. Die Kaba elolegic Zylinderolive ist für Innenanwendung konzipiert (zulässige Umgebungsbedingungen finden Sie im Kapitel 3.2 - Technische Daten).
- Seite 8 Technische Angaben Installationsanleitung Technische Angaben Lieferumfang Die Kaba elolegic Zylinderolive wird mit passender Rosette und Befesti- gungsmaterial geliefert. Technische Daten Anschlusswerte Batterie 3 V DC, Typ CR2 Lithium, keine ext. Speisung mögl. Ausführung Knauf Matt vernickelt, Edelstahl-Look Umgebungsbedingungen Schutzart IP40 Temperatur Innenbereich: 0 ...
- Seite 9 10. Sicherungsschrauben Masskizze 14.9 Ø 56 6.9 ** 63.1 19** * Vorstand der Befestigungsplatte oder Kombihülse ** Abhängig von Türdicke (mögliche Dicke bei Standardlänge 18 ... 25.5 mm) *** Bohrung in Türe für Hülse Ø 25 mm Kaba elolegic Zylinderolive k3elc712de-2011-06...
- Seite 10 Installation / Inbetriebnahme Installationsanleitung Installation / Inbetriebnahme Installationsvoraussetzungen Die Kaba elolegic Zylinderolive kann ausschliesslich in Kombination mit Drehstangen-/Espagnolette-Schlössern TERZA-, GECO-, FERMA- und STELCO- Kombi verwendet werden. Die Kombihülse stellt den Verdrehschutz und somit die Verriegelung sicher. Alternativ kann die mitgelieferte Befestigungsplatte 3813, kompatibel zu TERZA- und STELCO-Kombi, verwendet werden.
- Seite 11 3. Batterie einsetzen und Gehäuse wieder zusammen- bauen. 4. Wenn bereits programmiert: Zylinderolive mit berechtig- tem Medium einkuppeln. Hinweis: Der Knauf kann nur im eingekuppelten Zustand (nach Autorisierung mit berechtigtem Medium) abge- zogen werden. Kaba elolegic Zylinderolive k3elc712de-2011-06...
- Seite 12 Drehmo- ment von 1.3 Nm anziehen. Detail 1: Kombihülse/Befesti- gungsplatte an Zylinderolive in 45° Position ausgerichtet. Wichtig: Die korrekt angezogene Schraube (6) stellt sicher, dass der Ver- drehschutz und damit die Verriegelung gewährleistet ist. k3elc712de-2011-06 Kaba elolegic Zylinderolive...
- Seite 13 Installationsanleitung Installation / Inbetriebnahme Konfiguration/Programmierung Nachfolgend wird die manuelle Programmierung beschrieben. Die Programmierung der Kaba elolegic Zylinderolive kann aber auch mit dem Kaba elo Programmer und der Software Kaba elo Manager erfolgen. 4.6.1 Programmierstrukturen Einstufige Organisationsstruktur Master-B-Medium Benutzer-Medien Alle Benutzermedien werden einem Mastermedium zugeordnet.
- Seite 14 < 1 S. Beep 3. Weitere Master-B-Medien hinhalten (ca. 1 Sekunde) < 1 S. Beep 4. Zum Abschliessen Master-A-Medium wieder hin- halten (ca. 1 Sekunde) < 1 S. Beeeep Ein langes akustisches Signal bestätigt den Abschluss der Programmierung. k3elc712de-2011-06 Kaba elolegic Zylinderolive...
- Seite 15 < 1 S. Beeeep Ein langes akustisches Signal bestätigt den Abschluss der Programmierung. Löschen aller Benutzer einer Gruppe Medium Signal hinhalten Master-B-Medium hinhalten (ca. 10 Sekunden) Alle Benutzer-Medien der Gruppe sind gelöscht. ca. 10 S. Beep,beep Kaba elolegic Zylinderolive k3elc712de-2011-06...
- Seite 16 2. Zylinderolive betätigen und Leichtgängigkeit von Schloss, Riegel und Gestänge überprüfen 3. Nach ca. 4 Sekunden (einstellbar) muss die Zylinderolive auskuppeln und leer drehen. 4. Im ausgekuppelten Zustand darf sich weder Schloss noch Gestänge betätigen lassen. 4.8.2 Schranktüre in geschlossenem Zustand Gleiche Vorgehensweise durchführen. k3elc712de-2011-06 Kaba elolegic Zylinderolive...
- Seite 17 Leere Batterie Medium Signal Verzöge- hinhalten rung Medium hinhalten, Öffnung (Freigabe) erfolgt nach Beenden des Signaltons lang < 1 S. (3 Sek.). Beeeep Wichtig: Nach Erscheinen der „Batterie leer“ Meldung muss die Batterie sofort gewechselt werden. Kaba elolegic Zylinderolive k3elc712de-2011-06...
- Seite 18 Medium Signal Verzöge- hinhalten rung Medium hinhalten, Öffnung (Freigabe) erfolgt nach Beenden der Signaltöne mittel < 1 S. (8 x 0.1 Sek. und 8x LED rot). Beep 8x Wichtig: Bei wiederholter Meldung bitte den Fachpartner kontaktieren. k3elc712de-2011-06 Kaba elolegic Zylinderolive...
- Seite 19 5. Batterie ersetzen Wichtig: Beim Einsetzen Polarität der Batterie beachten! Tipp: Die Kaba elolegic Produkte sind mit einem Restspeicher ausgerüstet, sodass alle Daten (Berechtigungen, Traceback) im batterieunabhängigen Speicher erhal- ten bleiben. Die Einstellungen der internen Uhr gehen hingegen nach ca. 60 Sekunden verloren.
- Seite 20 8. Zylinderolive wieder in Schloss einstecken. 9. Zylinderolive mit Befesti- gungsschraube fest anziehen. Achten Sie dabei darauf, dass die Aussparungen der Zylin- derolive auf die Kombihülse bzw. auf die optionale Befesti- gungsplatte ausgerichtet ist (siehe Abschnitt 4.5.2, Seite 12). k3elc712de-2011-06 Kaba elolegic Zylinderolive...
- Seite 21 2. Berechtigtes Medium an Antenne am Knauf hinhalten. 3. Knopf an Batterienotöffnungs- gerät drücken - Signalisations- ring leuchtet und Versperrmodul öffnet. 4. Tür öffnen. 5. Batterienotöffnungsgerät ent- fernen und Batterie sofort ersetzen (siehe Abschnitt 6.1, Seite 19). Kaba elolegic Zylinderolive k3elc712de-2011-06...
- Seite 22 Wartung und Unterhalt Installationsanleitung Initialisierung Um alle Parameter der Kaba elolegic Zylinderolive in den Lieferzustand zu versetzen, kann die Elektronik initialisiert werden. Wichtig: Datenverlust Bei der Initialisierung gehen alle gespeicherten Berechtigungen und das Tra- ceback unwiderruflich verloren. Berechtigungen müssen danach neu pro- grammiert werden.
- Seite 23 Installationsanleitung Demontage/Entsorgung Demontage/Entsorgung Rücksendung Senden Sie die Kaba elolegic Zylinderolive für Reparatur- oder Entsorgungs- zwecke in der Originalverpackung zurück. Entsorgung Senden Sie die Zylinderolive zur Entsorgung an den Hersteller zurück. Die Zylinderolive enthält elektronische Bauteile und kann deswegen nicht als Alt- metall entsorgt werden.
