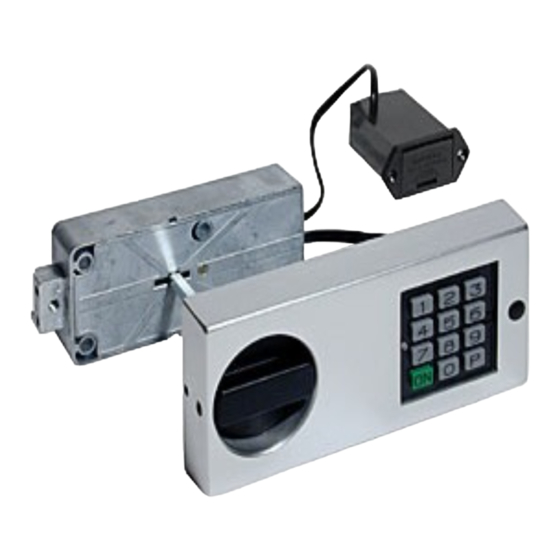

- Seite 1 Bedienungsanleitung 82132 Code-Combi B Seite 1 - 22 Operational Instructions 82132 Code-Combi B Page 23 - 44 Mode d’emploi 82132 Code-Combi B Page 45 - 65...
-
Seite 2: Inhaltsverzeichnis
4.6 Revisionsöffnung mit Schlüssel bei Kunststoffbedieneinheit ........ 17 4.6.1 Öffnen 4.6.2 Schließen 4.7 Revisionsöffnung mit Schlüssel bei Aluminiumbedieneinheit........ 19 4.7.1 Öffnen 4.7.2 Schließen 4.7.3 Löschen der Signale 4.8 Kurzanleitung Revisionsöffnung ................21 Kaba Mauer GmbH 82132 Code-Combi B Seite 1... -
Seite 3: Bedienhinweise
• Öffnen Sie niemals das Schlossgehäuse. Falls Demontagen am Beschlag erforderlich sind, diese nur entsprechend den Vorgaben in dieser Bedienungsanleitung ausführen. Ansons- ten gefährden Sie die Funktionen des Schlosses und verlieren den Gewährleistungsan- spruch. Seite 2 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 4: Signale Und Ihre Bedeutung
Signale und ihre Bedeutung Kunststoffbedieneinheit: Aluminiumbedieneinheit: grüne LED rote LED Kaba Mauer GmbH 82132 Code-Combi B Seite 3... -
Seite 5: Bedienmodi
Modi wird nachfolgend dargestellt. Werkseitig eingestellt ist der Parallele Modus. Als Erstcode ist der Werkscode 1 2 3 4 5 6 programmiert. Paralleler Modus Erstcode Zweitcode Delegierter Doppelcode Modus Erstcode Doppelcode III. Einfacher Doppelcode Modus Doppelcode Seite 4 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 6: Schlossfunktionen
1) Nach Ablauf der Sperrzeit zu einem beliebigen Zeitpunkt ON drücken 2) Gültigen 6-stelligen Code eingeben Meldung: Ungültiger 6-stelliger Code wurde bei einem früheren Öff- nungsversuch eingegeben Balkengriff innerhalb von 4 Sekunden im Uhrzeigersinn bis zum An- schlag drehen Kaba Mauer GmbH 82132 Code-Combi B Seite 5... -
Seite 7: Ändern Des Erstcodes Durch Erstcodeinhaber
8) Neuen 6-stelligen Zweitcode nochmals eingeben Neu programmierten Zweitcode durch Schließen und nochmaliges Öffnen testen Wurde der neue Zweitcode in 8) nicht korrekt bestätigt, erfolgt die Signalmeldung 3 x Den Vorgang ab 2) wiederholen. Seite 6 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 8: Ändern Des Zweitcodes Durch Zweitcodeinhaber
4.1.7 Schließen In Verbindung mit einem Riegelwerk muss nach dem Schließen der Tür das Riegelwerk ver- riegelt und danach das Schloss geschlossen werden. 1) Balkengriff gegen den Uhrzeigersinn bis zum Anschlag drehen Kaba Mauer GmbH 82132 Code-Combi B Seite 7... -
Seite 9: Funktion Delegierter Doppelcode Modus
4.2.2.1 Öffnen mit Erstcode durch Erstcodeinhaber 1) ON drücken 2) Gültigen 6-stelligen Erstcode eingeben Balkengriff innerhalb von 4 Sekunden im Uhrzeigersinn bis zum An- schlag drehen Wurde das Schloss zuletzt mit dem Doppelcode geöffnet, erfolgt die Signalmeldung Seite 8 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 10: Öffnen Mit Doppelcode Durch Doppelcodeinhaber
6) Neuen 6-stelligen Erstcode nochmals eingeben Neu programmierten Erstcode durch Schließen und nochmaliges Öffnen testen Wurde der neue Erstcode in 6) nicht korrekt bestätigt, erfolgt die Signalmeldung 3 x Den Vorgang ab 2) wiederholen. Kaba Mauer GmbH 82132 Code-Combi B Seite 9... -
Seite 11: Ändern Des Doppelcodes Durch Doppelcodeinhaber
4) Gültigen 6-stelligen Erstcode nochmals eingeben 5) P drücken 6) 0 drücken Doppelcode gelöscht Durch Drücken der Tastenkombination P und 0 werden alle programmierten Funktionen (Zweitcode, Doppelcode, Öffnungsverzögerung, Öffnungsbereitschaftszeit) gelöscht. 4.2.7 Schließen Siehe Kapitel 4.1.7 Seite 10 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 12: Funktion Einfacher Doppelcode Modus
Balkengriff innerhalb von 4 Sekunden im Uhrzeigersinn bis zum Anschlag drehen Die Reihenfolge der Teilcodes muss eingehalten werden. Um das Schloss zu öffnen, muss zunächst der 1. und anschließend der 2. Teilcode eingegeben werden. Kaba Mauer GmbH 82132 Code-Combi B Seite 11... -
Seite 13: Öffnen Nach 3 Oder Mehr Fehlerhaften Codeeingaben
Öffnen testen Wurde der 1. oder 2. Teilcode nicht korrekt bestätigt, erfolgt die Signalmeldung 3 x Den Vorgang ab 2) wiederholen. Die Reihenfolge der Teilcodes und deren nochmalige Bestätigung muss eingehalten werden. Seite 12 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 14: Wechsel Vom Einfachen Doppelcode Modus In Den Parallelen Modus
Eingabe einer zweistelligen ÖV (01-99 Minuten) und Eingabe einer einstelligen ÖZ (1-9 Minuten) Beispiel: 092 für 9 Minuten ÖV und 2 Minuten ÖZ Neu programmierte ÖV und ÖZ durch Schließen und nochmaliges Öffnen testen Kaba Mauer GmbH 82132 Code-Combi B Seite 13... -
Seite 15: Öffnen Bei Programmierter Öv/Öz
- Doppelcode im Einfachen Doppelcode Modus 2 drücken bei programmierter ÖV/ÖZ für - Zweitcode im Parallelen Modus - Doppelcode im Delegierten Doppelcode Modus 7) 000 drücken (ÖV/ÖZ jeweils auf 0 setzen) ÖV/ÖZ gelöscht Seite 14 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 16: Stromversorgung
Das Schubfach des Batteriekastens gemäß der angedeuteten Pfeilrichtung (Riffelung auf dem Schubfach) verschieben und komplett herausziehen. Verbrauchte Batterie entnehmen und neue Batterie einlegen. Schubfach einlegen und zurückschieben bis es hörbar einrastet. Abb. 2: Batterieschubfach Kaba Mauer GmbH 82132 Code-Combi B Seite 15... -
Seite 17: Batteriewechsel Bei In Bedieneinheit Integrierter Batterie
Erstcodeinhaber (im Parallelen Modus) oder vom Doppelcodeinhaber (im Einfachen Doppelcode Modus) durchgeführt werden. Löschen Signale 1) ON drücken 2) P drücken Gültigen Erstcode (Paralleler Modus) oder Doppelcode (Einfacher Dop- pelcode Modus) eingeben 4) P drücken 5) 9 drücken Seite 16 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 18: Revisionsöffnung Mit Schlüssel Bei Kunststoffbedieneinheit
Sperrzeit muss immer abgewartet werden, bevor ein neuer Erstcode programmiert werden kann. 8) ON drücken 9) P drücken 10) P drücken 11) 0 drücken 12) ON drücken 13) P drücken 14) Neuen 6-stelligen Erstcode eingeben 15) Neuen 6-stelligen Erstcode nochmals eingeben Kaba Mauer GmbH 82132 Code-Combi B Seite 17... -
Seite 19: Schließen
Alarm löschen (nur vom Erstcodeinhaber (im Parallelen Modus) oder vom Doppelcodeinhaber (im Einfachen Doppelcode Modus) durchführbar): 7a) ON drücken 7b) P drücken 7c) Gültigen 6-stelligen Erstcode eingeben 7d) P drücken 7e) 9 drücken Seite 18 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 20: Revisionsöffnung Mit Schlüssel Bei Aluminiumbedieneinheit
8) P drücken 9) 0 drücken 10) ON drücken 11) P drücken 12) Neuen 6-stelligen Erstcode eingeben 13) Neuen 6-stelligen Erstcode nochmals eingeben 14) Schlüssel einführen und gegen Uhrzeigersinn bis zum Anschlag drehen Kaba Mauer GmbH 82132 Code-Combi B Seite 19... -
Seite 21: Schließen
Schlosselektronik. Eine entsprechende Signalmeldung erscheint bei jeder erneuten Schloss- öffnung. Das Löschen des Signals kann nur vom Erstcodeinhaber (im Parallelen Modus) oder vom Doppelcodeinhaber (im Einfachen Doppelcode Modus) durchgeführt werden (siehe 4.5.2). Seite 20 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 22: Kurzanleitung Revisionsöffnung
Uhrzeigersinn bis zum verdeckt, Inbusschlüssel Anschlag drehen. aktiviert akustisches Anschlag drehen. abziehen. Mit Hilfe der Signal). Antriebswelle (Vierkant) die Wellenaufnahme so ausrichten, dass sie das Schlüsselloch freigibt. Abb. 6: Kunststoffbedieneinheit Abb. 7: Aluminiumbedieneinheit Kaba Mauer GmbH 82132 Code-Combi B Seite 21... - Seite 23 Seite 22 82132 Code-Combi B Kaba Mauer GmbH...
- Seite 24 4.6.1 Opening 4.6.2 Locking 4.7 Opening with override key – aluminium control unit..........41 4.7.1 Opening 4.7.2 Locking 4.7.3 Cancellation of signals 4.8 Short instructions – opening with override key ............43 Kaba Mauer GmbH 82132 Code-Combi B Page 23...
-
Seite 25: Working Instructions
• Never open the lock casing. Should dismantling be required on the fi ttings, please carry this out in strict accordance with the operational instructions provided. Failure to comply with this will endanger the correct functioning of the lock and result in your losing warranty entitlements. Page 24 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 26: Signals And What They Mean
Lock is in opening window status signal Acoustic signal sounds once End of opening window period Acoustic signal sounds 2 times New 6-digit code entered Acoustic signal sounds 3 times Invalid 6-digit code entered Kaba Mauer GmbH 82132 Code-Combi B Page 25... -
Seite 27: Operational Modes
Parallel mode is set by the works and the works primary code is 1 2 3 4 5 6. parallel mode primary code secondary code delegated dual code mode primary code dual code III. ordinary dual code mode dual code Page 26 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 28: Lock Functions
1) When the blocked period is over, ON may be pressed again at any time 2) Enter valid 6-digit code Signal: Invalid 6-digit code was entered during former opening attempt 3 x 3) Within 4 seconds turn bar handle clockwise until stop position reached Kaba Mauer GmbH 82132 Code-Combi B Page 27... -
Seite 29: Alteration Of Primary Code By Primary Code Holder
Test newly programmed secondary code by locking and opening once more If the new secondary code as per 8) was incorrectly confi rmed, the signal 3 x appears. Repeat the sequence from 2). Page 28 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 30: Alteration Of Secondary Code By Secondary Code Holder
4.1.7 Locking In conjunction with a boltwork: After the door has been closed the boltwork must be locked and the lock closed. 1) Turn bar handle counter clockwise until stop position reached Kaba Mauer GmbH 82132 Code-Combi B Page 29... -
Seite 31: Delegated Dual Code Mode Function
2) Enter valid 6-digit primary code 3) Within 4 seconds turn bar handle clockwise until stop position reached If the lock was last opened with the dual code, the signal 3 x appears. Page 30 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 32: Opening With Dual Code By Dual Code Holder
Test newly programmed primary code by closing and opening once more If the new primary code as per 6) was incorrectly confi rmed, the signal 3 x appears. Repeat the sequence from 2). Kaba Mauer GmbH 82132 Code-Combi B Page 31... -
Seite 33: Alteration Of Dual Code By Dual Code Holder
6) Press 0 dual code deleted By pressing the key combination P and 0 all the functions programmed (secondary code, dual code, time delay, opening window) are deleted. 4.2.7 Locking See chapter 4.1.7 Page 32 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 34: Ordinary Dual Code Mode Function
The correct sequence of the partial codes must be adhered to. In order to open the lock the part of the combination has to be entered followed by the 2 part of the combination. Kaba Mauer GmbH 82132 Code-Combi B Page 33... -
Seite 35: Opening After 3 Or More Incorrect Code Entries
If the new partial combinations are not correctly confi rmed, the signal 3 x appears. Repeat the sequence from 2). The correct sequence of the partial combinations and its repeated confi rmation must be adhered to. Page 34 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 36: Change Over From Ordinary Dual Code Mode Into Parallel Mode
Enter a 2-digit TD (01-99 minutes) and enter a single digit OW (1-9 minutes) Example: 092 for 9 minutes TD and 2 minutes OW 8) Test newly programmed TD and OW by closing and opening once more Kaba Mauer GmbH 82132 Code-Combi B Page 35... -
Seite 37: Opening With Programmed Td/Ow
- dual code in ordinary dual code mode Press 2 when TD/OW is entered for - secondary code in parallel mode - dual code in delegated dual code mode 7) Press 000 (set TD/OW on 0 respectively) TD/OW deleted Page 36 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 38: Power Supply
Push the sliding compartment in the direction of the arrow (grooving on sliding compartment) and pull out. Remove the discharged battery and insert the new battery. Replace the sliding compartment and push in until it audibly engages. Diagram 2: Battery sliding compartment Kaba Mauer GmbH 82132 Code-Combi B Page 37... -
Seite 39: Changing The Battery - Battery Integrated In Control Unit
Cancellation of signals 1) Press ON 2) Press P Enter valid primary code (parallel mode) or dual code (ordinary dual code mode) 4) Press P 5) Press 9 Page 38 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 40: Opening With Override Key - Plastic Control Unit
8) Press ON 9) Press P 10) Press P 11) Press 0 12) Press ON 13) Press P 14) Enter new 6-digit primary code 15) Enter new 6-digit primary code again Kaba Mauer GmbH 82132 Code-Combi B Page 39... -
Seite 41: Locking
Cancel alarm (can only be done by primary code holder (in parallel mode) or by the dual code holder (in ordinary dual code mode)): 7a) Press ON 7b) Press P 7c) Enter valid 6-digit primary code 7d) Press P 7e) Press 9 Page 40 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 42: Opening With Override Key - Aluminium Control Unit
9) Press 0 10) Press ON 11) Press P 12) Enter new 6-digit primary code 13) Enter new 6-digit primary code once again 14) Insert key and turn anti clockwise until stop position reached Kaba Mauer GmbH 82132 Code-Combi B Page 41... -
Seite 43: Locking
The cancellation of this signal can only be done by the primary code holder (in paral- lel mode) or by the dual code holder (in ordinary dual code mode) (see 4.5.2). Page 42 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 44: Short Instructions - Opening With Override Key
Adjust shaft mounting be removed). acoustic signal). with aid of drive shaft (square end) as to reveal the keyhole. Diagram 6: Plastic control unit Diagram 7: Aluminium control unit Kaba Mauer GmbH 82132 Code-Combi B Page 43... - Seite 45 Page 44 82132 Code-Combi B Kaba Mauer GmbH...
- Seite 46 4.6 Ouverture à l’aide d’une clé – clavier en plastique..........61 4.6.1 Ouverture 4.6.2 Fermeture 4.7 Ouverture à l’aide d’une clé – clavier en aluminium..........63 4.7.1 Ouverture 4.7.2 Fermeture 4.7.3 Quittance du signal d’intrusion 4.8 Instructions courtes – contrôle d’ouverture............. 65 Kaba Mauer GmbH 82132 Code-Combi B Page 45...
-
Seite 47: Indications D´utilisation
• N´ouvrez jamais le boîtier de la serrure. Si les démontages au niveau des armatures sont indispensables, alors ils sont à exécuter selon les indications décrites dans ce mode d´emploi. Sinon vous mettez en danger les fonctions de la serrure et vous perdez tout droit de garantie. Page 46 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 48: Les Signaux Et Leur Signifi Cation
Signal acoustique retentit 1 fois Fin de la période d’ouverture Nouveau code à 6 chiffres fut intro- Signal acoustique retentit 2 fois duit Signal acoustique retentit 3 fois Faux code à 6 chiffres fut introduit Kaba Mauer GmbH 82132 Code-Combi B Page 47... -
Seite 49: Modes De Fonctionnement
Le code d´usine 1 2 3 4 5 6 est programmé comme code maître. mode parallèle code maître code utilisateur mode parallèle à code double code maître code double III. mode simple à code double code double Page 48 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 50: Fonctions De La Serrure
Signal acoustique : Un faux code à 6 chiffres fut introduit pendant un essai d’ouverture antérieur Tournez la poignée jusqu’à la butée, dans le sens des aiguilles d´une montre, dans un intervalle de temps de moins de 4 secondes Kaba Mauer GmbH 82132 Code-Combi B Page 49... -
Seite 51: Changement Du Code Maître
Testez le nouveau code utilisateur programmé en effectuant une fermeture et une nouvelle ouverture Si le nouveau code utilisateur introduit au point 8) n’est pas correctement validé, le signal apparaît. Répétez la procédure à partir du point 2). Page 50 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 52: Changement Du Code Utilisateur
4.1.7 Fermeture Fermez la porte du coffre, puis verrouillez la tringlerie. Ensuite verrouillez la serrure en opérant sa poignée. Tournez la poignée jusqu’à la butée, dans le sens des aiguilles d´une montre Kaba Mauer GmbH 82132 Code-Combi B Page 51... -
Seite 53: Fonctions En Mode Parallèle À Code Double
Tournez la poignée jusqu’à la butée, dans le sens des aiguilles d´une montre, dans un intervalle de temps de moins de 4 secondes Si la serrure fut dernièrement ouverte à l’aide du code double, le signal 3 x apparaît. Page 52 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 54: Ouverture À L'aide Du Code Double
Si la nouvelle combinaison du code maître, introduite au point 6) n’est pas correctement validée, le signal 3 x apparaît. Répétez alors la procédure à partir du point 2). Kaba Mauer GmbH 82132 Code-Combi B Page 53... -
Seite 55: Changement Du Code Double
En appuyant sur la suite de touches P et 0, toutes les fonctions déjà programmées seront effacées (code utilisateur, code double, temporisation d’ouverture et fenêtre d’ouverture). 4.2.7 Fermeture Voir chapitre 4.1.7 Page 54 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 56: Fonctions En Mode Simple À Code Double
4 secondes La succession des codes partiels doit être respectée. Pour ouvrir la serrure, il faut d´abord introduire la première combinaison partielle du code double, puis la seconde. Kaba Mauer GmbH 82132 Code-Combi B Page 55... -
Seite 57: Ouverture Après Un Temps De Blocage (3 Faux Codes, Ou Plus)
Si la combinaison partielle du code double introduit n’est pas correctement validée, le signal apparaît. Répétez alors la procédure à partir du point 2). Attention : l’ordre des codes partiels doit être respecté. Page 56 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 58: Changement Du Mode Simple À Code Double, Au Mode Parallèle
Introduction d’une FO à 1 chiffre (1-9 minutes) Exemple : 092 pour 9 minutes de TO et 2 minutes de FO Testez les nouvelles TO et FO programmées en effectuant une fermeture et une nouvelle ouverture Kaba Mauer GmbH 82132 Code-Combi B Page 57... -
Seite 59: Ouverture Avec Des To Et Fo Déjà Programmées
Appuyez sur 2 en cas des TO et FO déjà programmées pour - code utilisateur en mode parallèle - code double en mode parallèle à code double 7) Appuyez sur 000 (remettre chacunes des TO et FO à zéro) TO et FO effacées Page 58 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 60: Alimentation En Courant
Enlevez la pile usée et placez une pile neuve. Remettez le bloc à sa place et poussez le cette fois-ci dans le sens inverse jusqu´a ce que vous entendiez un « clic » de fermeture. Fig. 2 : Bloc pile Kaba Mauer GmbH 82132 Code-Combi B Page 59... -
Seite 61: Changement De Pile - Boîtier À Pile Intégré Dans Le Clavier
Quittance du signal d’intrusion 1) Appuyez sur ON 2) Appuyez sur P Introduisez le code maître (mode parallèle) ou le code double (mode simple) 4) Appuyez sur P 5) Appuyez sur 9 Page 60 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 62: Ouverture À L'aide D'une Clé - Clavier En Plastique
9) Appuyez sur P 10) Appuyez sur P 11) Appuyez sur 0 12) Appuyez sur ON 13) Appuyez sur P 14) Introduisez un nouveau code maître 15) Réintroduisez le nouveau code maître Kaba Mauer GmbH 82132 Code-Combi B Page 61... -
Seite 63: Fermeture
(en mode parallèle) ou par le code double (en mode simple)) : 7a) Appuyez sur ON 7b) Appuyez sur P 7c) Introduisez le code maître 7d) Appuyez sur P 7e) Appuyez sur 9 Page 62 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 64: Ouverture À L'aide D'une Clé - Clavier En Aluminium
11) Appuyez sur P 12) Introduisez un nouveau code maître 13) Réintroduisez le nouveau code maître Fermez la serrure en tournant dans la poignée dans le sens contraire des aiguilles d´une montre Kaba Mauer GmbH 82132 Code-Combi B Page 63... -
Seite 65: Fermeture
LED rouge/ verte clignote alternativement. Ce signal d’intrusion doit être quittancé par le code maître (en mode parallèle) ou par le code double (en mode simple), (voir 4.5.2). Page 64 82132 Code-Combi B Kaba Mauer GmbH... -
Seite 66: Instructions Courtes - Contrôle D'ouverture
A l’aide de l’axe d’une montre. acoustique). carré, placez le guide d’axe libre, de manière à dégager le trou de la serrure. Fig. 6 : Clavier en plastique Fig. 7 : Clavier en aluminium Kaba Mauer GmbH 82132 Code-Combi B Page 65... - Seite 67 Überreicht durch: Handed over by: Remis par : Kaba Mauer GmbH 11/2003 Frankenstr. 8-12 D-42579 Heiligenhaus Technische Änderungen vorbehalten. Telefon: +49 2056 596-0 Telefax: +49 2056 596-139 Kaba® = registrierte Marke der www.kaba-mauer.de Kaba AG, Wetzikon (Schweiz)
