9 Wartung
83054601 1/2020-01 Et
Montage- und Betriebsanleitung
Gasbrenner WG20.../1-C Z-LN

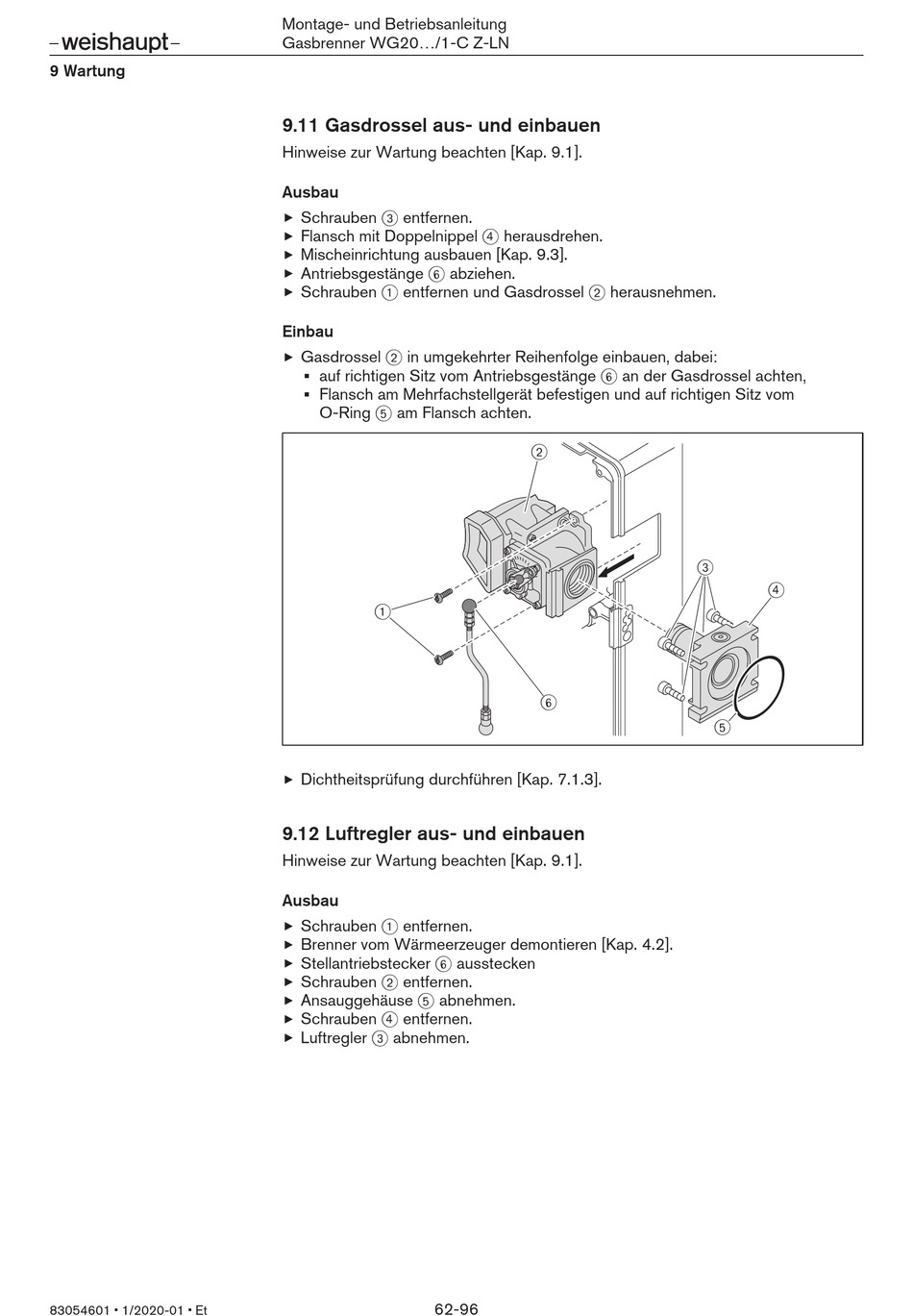

9.11 Gasdrossel aus- und einbauen

Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Schrauben 3 entfernen.
Flansch mit Doppelnippel 4 herausdrehen.
Mischeinrichtung ausbauen [Kap. 9.3].
Antriebsgestänge 6 abziehen.
Schrauben 1 entfernen und Gasdrossel 2 herausnehmen.
Einbau
Gasdrossel 2 in umgekehrter Reihenfolge einbauen, dabei:
auf richtigen Sitz vom Antriebsgestänge 6 an der Gasdrossel achten,
Flansch am Mehrfachstellgerät befestigen und auf richtigen Sitz vom
O-Ring 5 am Flansch achten.
1
Dichtheitsprüfung durchführen [Kap. 7.1.3].

9.12 Luftregler aus- und einbauen

Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Schrauben 1 entfernen.
Brenner vom Wärmeerzeuger demontieren [Kap. 4.2].
Stellantriebstecker 6 ausstecken
Schrauben 2 entfernen.
Ansauggehäuse 5 abnehmen.
Schrauben 4 entfernen.
Luftregler 3 abnehmen.
62-96
2
3
6
4
5
