Elektrische Anschlüsse
Aufnehmerspeisung nicht gezeichnet
84
8.4.4.4

Frequenzmessung asymmetrisch (einpolig)

F1
F2
Nullindex
optional
GND
2
1

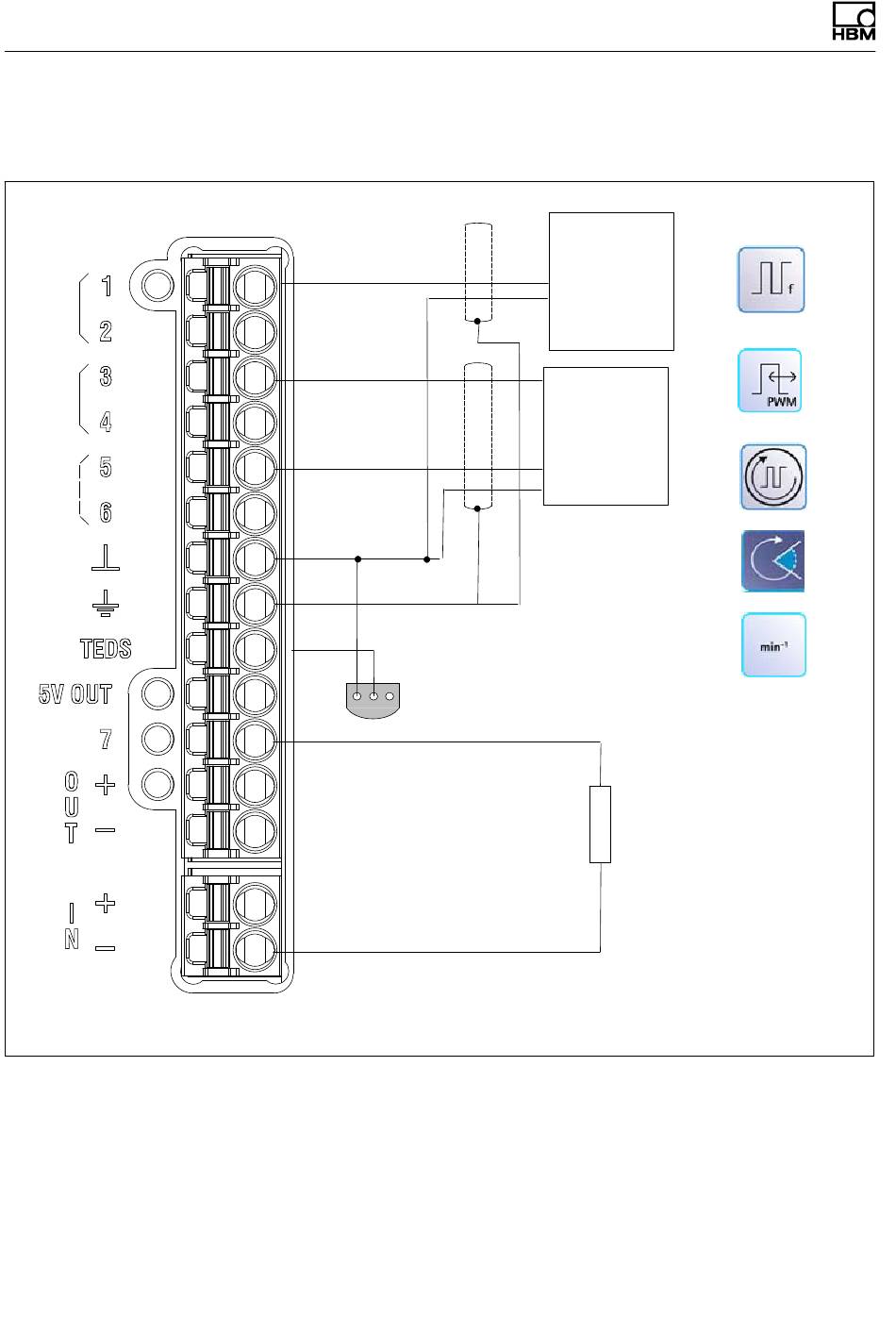

Abb. 8.13 Anschlussbelegung PX460 zwei Frequenzen
asymmetrisch
Mögliche Kanaleinstellung über Webserver:
Aufnehmer 1 : Frequenz (digital), fest
Aufnehmer 2:
A3257-5.1 HBM: public
Aufnehmer 1
Aufnehmer 2
TEDS-
Modul
(optional)
Frequenz (digital), fest, Zähler, PWM
Shunt optional
PMX
