- Seite 1 Bedienungsanleitung Industrielle Messelektronik PME mit Feldbusanbindung Module MP60/MP07 A0614-14.4 de...
-
Seite 3: Inhaltsverzeichnis
......Schnittstellenbeschreibung CAN (gilt nur für MP60) ... . -
Seite 4: Sicherheitshinweise
Frontplattenbeschriftung und das Display angreifen könnte. Achten Sie beim Reinigen darauf, dass keine Flüssigkeit in das Gerät oder an die Anschlüsse gelangt. Restgefahren Der Leistungs- und Lieferumfang des MP60 bzw. MP07 deckt nur einen Teil- bereich der Messtechnik ab. Sicherheitstechnische Belange der Messtechnik A0614-14.4 de... - Seite 5 Restgefahren minimiert werden. Jeweils existierende Vorschriften sind zu beachten. Auf Restgefahren im Zusammen- hang mit der Messtechnik ist hinzuweisen. Sollten Restgefahren beim Arbeiten mit dem MP60 bzw. MP07 auftreten, wird in dieser Anleitung mit folgenden Symbolen darauf hingewiesen: GEFAHR...
-
Seite 6: Sicherheitsbewusstes Arbeiten
Die Module sind mit einer Schutzkleinspannung (Versorgungsspannung 18...30 V DC [24 V nom.]) zu betreiben. Umbauten und Veränderungen Die Module MP60 und MP07 dürfen ohne unsere ausdrückliche Zustimmung weder konstruktiv noch sicherheitstechnisch verändert werden. Jede Verän- derung schließt eine Haftung unsererseits für daraus resultierende Schäden aus. -
Seite 7: Einführung

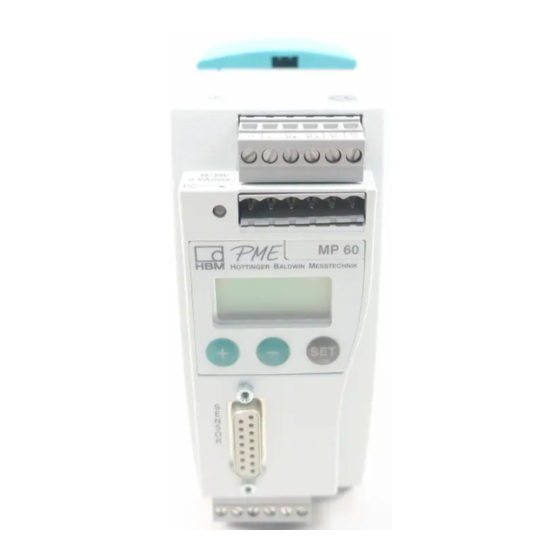

D Standardflachbandkabel 10polig, Raster 1,27 mm 1.2 Allgemeines Modul MP60: Das Modul MP60 der Produktlinie PME ist ein Frequenz-Messmodul, das für den Anschluss von Inkrementalgebern, Frequenzgebern und HBM-Drehmo- ment-Messflanschen T10F-SF1 und T10F-SU2 geeignet ist. Eingestellt und parametriert wird das Modul MP60 über Tastatur und Display oder mit Hilfe des PME Assistenten. - Seite 8 Das Modul MP07 dient zur Speisung von Drehmomentmesswellen. Folgende HBM-Drehmomentmesswellen können vom Modul MP07 gespeist werden: T10F-KF1, T30FNA, T32FNA, T34FN, T36FN Das Modul MP07 wird wie der MP60 an 24 V Versorgungsspannung ange- schlossen und liefert folgende Ausgangsspannungen (kurzschlussfest): +15 VDC, 100 mA -15 VDC, 100 mA...
-
Seite 9: Verstärkereinstellungen Mit Dip-Schaltern Wählen
PME-MP60/MP07 Verstärkereinstellungen mit DIP-Schaltern wählen HINWEIS Das Einstellen/Ändern der DIP-Schalter muss vor der Montage der PME erfolgen. Verschiedene Einstellungen werden mit DIP-Schaltern festgelegt. Dies sind die Einstellungen für Abschlusswiderstand, Frequenz-Eingangssignale, Eingangsschaltung (asymmetrisch, symmetrisch), Analogausgang, Synchronisierung, Bus-Ab- schlusswiderstand, Flankensteilheit Zum Einstellen der DIP-Schalter müssen Sie wie in Abb. 2.1 gezeigt vorge- hen. -
Seite 10: Werkseinstellungen
PME-MP60/MP07 Werkseinstellungen: Untere S10, S11, S12 Platine: Obere Platine: S4, S5 und S6 Analogausgang (10 V) 1 2 3 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 1 2 3 4 5 6... - Seite 11 PME-MP60/MP07 Werkseinstellung: Eingangssignal asymmetrisch / Analogausgang symmetrisch "10 V Frequenzeingang F1 1 2 3 4 5 6 1 2 3 symmetrisch asymmetrisch "20 mA 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6...
- Seite 12 PME-MP60/MP07 Synchronisation Master 1 2 3 4 5 6 Slave 1 2 3 4 5 6 Abb. 2.3: Verstärker einstellen (Fortsetzung) Bus-Abschlusswiderstand Kippschalter für Abschlusswiderstand (siehe auch Seite 22) Abb. 2.4: Schalter für Abschlusswiderstand CAN-Bus (Prinzipbild) A0614-14.4 de...
-
Seite 13: Montage/Demontage Des Mp60/Mp07
PME-MP60/MP07 Montage/Demontage des MP60/MP07 Abb. 3.1: Montieren auf eine Tragschiene Abb. 3.2: Demontage ACHTUNG Die Tragschiene muss auf Schutzleiterpotential liegen. A0614-14.4 de... -
Seite 14: Mehrere Module Verbinden
Flachbandkabel- Buchsenstecker Abb. 3.3: Flachbandkabel anschließen Mehrere MP60 bzw. MP07-Module können über ein Flachbandkabel verbun- den werden. Dieses Kabel sorgt für die lokale Verbindung von Versorgungs- spannung und Synchronisation zwischen den Modulen. Es sollten nicht mehr als acht Module über ein Flachbandkabel miteinander verbunden werden. -
Seite 15: Anschließen
PME-MP60/MP07 Anschließen WARNUNG Beachten Sie vor der Inbetriebnahme des Gerätes die Sicherheitshin- weise. 4.1 Funktionsübersicht MP60 / MP07 Lokale Verbindung von CAN-Bus, Versorgungsspannung und Synchronisation zwischen den Modulen Steckklemme 1: MP60 Spannungsversorgung und CAN-Bus, Synchronisation Steckklemme 2: (gleiche Belegung wie Steckklemme 1) CAN-Adapter für PC/Laptop-Anschluss, Parametrieren... -
Seite 16: Versorgungsspannung Und Steuerein-/Ausgänge Mp60
4.2 Versorgungsspannung und Steuerein-/ausgänge MP60 Es stehen vier abziehbare Steckklemmen für das Anschließen zur Verfügung. Spannungsversorgung anschließen WARNUNG Das Modul MP60 muss an eine externe Spannung von 18-30 V (24 V ) angeschlossen werden. D Aderenden der Spannungsversorgung verdrillen und mit Aderendhülsen versehen. -
Seite 17: Externe Versorgungsspannung Für Die Steuerausgänge (Mp60)
PME-MP60/MP07 4.2.1 Externe Versorgungsspannung für die Steuerausgänge (MP60) Beispiel: SPS-Anschluss Modul MP60 Relais max. 100 mA OUT3 max. 100 mA OUT1 24 V 24 V* 0 V* 0 V* Steckklemme 4 Abb. 4.2: Anschluss an eine SPS Die Steuereingänge stehen auf Steckklemme 3, die Steuerausgänge auf Steckklemme 4 zur Verfügung und sind von der internen Versorgungsspan-... -
Seite 18: Versorgungsspannung Mp07
Abb. 4.3: Belegung Steckklemme 1 Siehe Kapitel 4.4 HINWEIS Verwenden Sie zum Anschluss der Aufnehmer Standardkabel von HBM. Bei Verwendung anderer geschirmter, kapazitätsarmer Messkabel legen Sie den Schirm des Aufnehmerkabels entsprechend dem HBM- Greenline-Konzept (Druckschrift S1577) auf das Steckergehäuse. Damit ist der EMV-Schutz gewährleistet. -
Seite 19: Aufnehmer Anschließen
PME-MP60/MP07 4.4 Aufnehmer anschließen Anschließen an MP60:HBM-Drehmoment-Aufnehmer T10F-SF1, T10F-SU2, T4WAS3, Inkrementalgeber, Frequenzgeber Anschließen an MP07:HBM-Drehmoment-Aufnehmer T10F-KF1, T30FNA, T32FNA, T34FN Anschluss A Anschluss B ACHTUNG Aufnehmer Die externe Versorgungsspannung von 24 V muss auch an die Steckklemme 4 angeschlossen werden (Stromversorgung für... - Seite 20 Anschluss B T34FN Betriebsspannungsnull Messsignal Drehzahl, F2 (+), 25 V (5...30 V) Spitze-Spitze (90° phasenversch- Messwelle oben für Drehrichtungserkennung) Geh. Kabelschirm Messsignal Drehzahl, F1 (+), 25 V (5...30 V) Spitze-Spitze Abb. 4.5: Anschluss MP60 und MP07 A0614-14.4 de...
- Seite 21 Anschluss A Masse f1, 0 Messsignal Drehzahl, F1 (+), 0° Kabelschirm Geh. f2, 90 Messsignal Drehzahl, F2 (+), 90° Nullindex (+) Error (+) Abb. 4.6: Anschluss MP60 HINWEIS Zur automatischen Erkennung von Aufnehmerfehlern muss die Funktion separat freigeschaltet werden. A0614-14.4 de...
-
Seite 22: Can-Schnittstelle
Der CAN-Bus wird über die Steckklemme 1 angeschlossen. In einem Bus- Segment dürfen maximal 32 CAN-Teilnehmer angeschlossen werden. Der CAN-Bus benötigt im ersten und letzten Busteilnehmer einen Abschluss- widerstand von 120 Ω. Im Modul MP60 ist ein Abschlusswiderstand integriert, der durch den Kippschalter S14 aktiviert wird (siehe Seite 12). CAN_Low CAN_High Abb. -
Seite 23: Synchronisieren (Mp60)
PME-MP60/MP07 4.6 Synchronisieren (MP60) Durch die Synchronisierung der Module ist die gleichzeitige Messwerterfas- sung und -verarbeitung gewährleistet. Slave Master 1 2 3 4 5 6 1 2 34 5 6 Abb. 4.9: Master/Slave einstellen Zur Synchronisierung mehrerer Module ist ein Gerät als Master zu deklarie- ren. -
Seite 24: Einstellen Und Bedienen (Mp60)
PME-MP60/MP07 Einstellen und Bedienen (MP60) 5.1 Bedienphilosophie Anzeige im Messbetrieb: Messwert -18.00 Statusfeld Einheit ↓ ↑ Blinkt im Statusfeld, wenn Parameterwert editierbar Die Tasten sind drucksensitiv: Taste gedrückt halten - Wert läuft durch (stärker drücken-schnellerer Durchlauf) Taste kurz drücken - Wert einzeln weiterschalten Funktion der Tasten: 1. - Seite 25 PME-MP60/MP07 Messbetrieb Passwortstatus inaktiv Passwortstatus aktiv (Werkseinstellung): 2 Sek 2 Sek DIALOG PASSWORT Einstellbetrieb Passwort eingeben: Passwort ↓ ↑ Eingabemodus Gewünschtes Passwort ein- geben (Werkseinstellung 0) Bestätigen Beispiel: Zahlenwert Tabellenwert eingeben auswählen Einstellungen Gruppe AUFBEREI- ändern: wählen AUFNEHMER TUNG Ersten Parameter anwählen...
- Seite 26 PME-MP60/MP07 Während des Messens können Sie sich - durch Drücken von - im Display ansehen: 1. Messwert 2. Wert Analogausgang 3. den Zustand der digitalen Ein- und Ausgänge 4. die Fehlerliste Erscheint im Statusfeld das Symbol , so wird auf einen Fehler hingewiesen, der in der Fehlerliste beschrieben ist.
-
Seite 27: Inbetriebnahme
Funktionstests bleiben die Steuerausgänge auf 0 V. HINWEIS Erscheint hier die Fehlermeldung HardwOvf, lesen Sie bitte in Kapitel 8 ”Fehlermeldungen” weiter. Zusätzlich zeigt Ihnen die gelbe LED die Messbereitschaft des MP60 an. Die weiteren Bedeutungen der LED entnehmen Sie dem Kapitel 8 ”Fehlermel- dungen”. A0614-14.4 de... -
Seite 28: Übersicht Aller Gruppen Und Parameter
5.3 Übersicht aller Gruppen und Parameter Gruppen AUFNEH- EIN- AUFBE- ANALOG- PROFI- DIALOG PARASATZ ANZEIGE GRENZW. 1..4 SPITZWRT EIN/AUSG CAN-BUS ZUSATZFUNKTION MESSEN REIT. AUSG. Passwort Laden? DezPunkt Einheit P1Messn? >0< setz.? Quelle Ua Freigabe Freigabe Ausgang1 Baudrate Adresse Verst Typ HPTGR PassStat Speichr? -
Seite 29: Einstellen Aller Parameter
5.3.1 Einstellen aller Parameter 2 sec Messwert PassStat aktiv Gruppen NEIN Aufnehmer ANZEIGE PARASATZ PASSWORT DIALOG .00000 ParaS1 ↓ ↑ _ _ _ _ ↓ ↑ Passwort ↓ ↑ Passwort _ _ _ _ Laden? .0000 ↓ ↑ ParaS2 .000 ParaS3 DezPunkt Passwort... - Seite 30 Gruppen EIN- Anzeige Grenzw.1 AUFNEHMER AUFBEREIT. MESSEN ANALOGAUSGANG ↓ ↑ Einheit Nein nein nein ↓ ↑ >0<setz.? P1Messn? ↓ ↑ ↓ ↑ QuelleUa Brutto ↓ ↑ ↓ ↑ Netto Spitzenwerte EingBer. 1MHz >0< ↓ ↑ 0.000 100kHz 10kHz ↓ ↑ P1 kHz 0.00000 Voreingestellt mit...
- Seite 31 Gruppen Analogausgang CAN-Bus EIN/AUSG SPITZWRT GRENZW.1 GRENZW.2...4 Grnzw.1 ↓ ↑ Grnzw.2 Grnzw.3 Freigabe Grnzw.4 Ausgang1 ↓ ↑ ↓ ↑ Freigabe Stillst Fehler Ent- sprechend Impuls Brutto ↓ ↑ Ausgang Quelle inaktiv Eing.Min Netto Brutto ↓ ↑ 2..4 und Netto ModeAus 2...4 pos.Log ModeAus1...
- Seite 32 Gruppen Ein/Ausg CAN-Bus PROFI-BUS ZUSATZ-FUNKTION MESSMODUS VerstTyp ↓ ↑ Speichr? 10 kB ↓ ↑ ↓ ↑ Nein Baudrate Adresse 20 kB 50 kB 100 kB 125 kB PrgVers Messwert 250 kB zurück 500 kB HAUPTGRP 1000 kB >0< Rf ↓ ↑ ↓...
-
Seite 33: Beispiel: Messen Von Md Und N Mit Drehmoment
PME-MP60/MP07 5.4 Beispiel: Messen von Md und N mit Drehmoment- Aufnehmer T10F (24 V-Versorgung) Sowohl T10F als auch der MP60 sind werkseitig auf symmetrische Signale eingestellt. Drehmoment-Messung Vorbereitung der Messung: Verwenden Sie das Standardkabel md-Kab149. " Schließen Sie die externe Versorgungsspannung von 24 V auch an die "... -
Seite 34: Gruppe: Einmessen
PME-MP60/MP07 Einmessen mit integriertem Shunt: Der Aufnehmer muss lastfrei sein! Gruppe: EINMESSEN P1Messen? JA (entspricht Nullpunkt messen) P1 kHz wird angezeigt P1 kNm 0 kNm Shunt P2 Messen? P2 kHz wird angezeigt P2 kNm eingeben des Kalibrierwertes entsprechend dem Typenschild oder dem Prüfprotokoll der T10F... - Seite 35 PME-MP60/MP07 Kennwerte der T10F eingeben: Gruppe: AUFNEHMER Einheit: U/min Eingangsbereich: 1 MHz Nullindex Frq x 4 Drehrichtung (nur möglich, wenn F1 und F2 aktiv sind) Schaltschwelle 2,5 V Glitchfilter Null kHz Null U/min Nenn kHz 144 kHz Nenn U/min 6000 U/min Aufn Fhlr es wird jede Flanke gezählt, nicht nur die Impulse;...
-
Seite 36: Erklärung Der Wesentlichen Parameter
PME-MP60/MP07 Erklärung der wesentlichen Parameter Gruppe Parameter Bedeutung DIALOG Passwort Passwort festlegen (ändern), 0000...9999 (Passwort der Werkseinstellung: 0000) PassStat Passwortstatus festlegen: aktiv=Passwort muss eingegeben werden; inaktiv=PME kann ohne Passworteingabe bedient werden E.ParaS Zugang zur Gruppe über die Tastatur frei oder gesperrt. - Seite 37 Frequenzvervierfachung muss die Eingangskennlinie ange- passt werden, da die doppelte Impulszahl ausgewertet wird. Drehrcht Die Drehrichtungsinformation wird ausgewertet, wenn F2 aktiviert ist . Eine negative Drehrichtung wird nach HBM- Definition durch ein (-) angezeigt. Schaltsw Schaltschwelle ab der das Eingangssignal erkannt wird GltchFlt Unterdrückt Störimpulse mit einer Dauer von t3,2 µs...
- Seite 38 PME-MP60/MP07 Gruppe Parameter Bedeutung AUFBE- >0< kNm Nullwert eingeben. Das Nullstellen wirkt sich auf den Brutto- REITUNG und den Nettowert aus. >0<setz.? Nullabgleich auslösen; aktuellen Messwert (physikalische Einheit) nullsetzen >0<speich Der Nullwert wird bei jedem Nullsetz-Vorgang in das EEPROM übernommen (Lebensdauer 100.000 Zyklen) >T<...
-
Seite 39: Analogausgang
PME-MP60/MP07 Gruppe Parameter Bedeutung ANALOG- Quelle UA Als Quelle des Analogsignales kann der Brutto- oder AUSGANG Nettowert, sowie der Spitzenwert gewählt werden. Modus UA Mit den DIP-Schaltern S11 legen Sie den Signalmodus für den Analogausgang fest. Folgende Optionen sind möglich: "10 V, "20 mA, 4...20 mA... - Seite 40 PME-MP60/MP07 Gruppe Parameter Bedeutung GRENZW. Quelle Als Quelle des Grenzwertsignales kann gewählt werden: 1...4 Brutto, Netto, SpitzenwertMax/Min/Spitze-Spitze Richtung Funktionen und Parameter der Grenzwerte Pegl Gw1, EIN Pegl Hyst Überschreiten Hyst Unterschreiten Hyst Pegl Gw2, EIN 24 V Gw1 EIN 24 V...
- Seite 41 PME-MP60/MP07 Gruppe Parameter Bedeutung EIN-/AUSG Ausgang Die Ausgänge 1..4 können für jeden Kanal mit folgenden 1...4 Funktionen belegt werden: Grenzwert 1 bis 4, Stillstand, Fehler, inaktiv Ausgang 1: F1, Impulse; Ausgang 2: F2, Drehrichtung Mode Ausgangssignal wird invertiert (pos.Log) oder nicht invertiert Aus1...4...
- Seite 42 PME-MP60/MP07 Gruppe Parameter Bedeutung EIN-/AUSG SpMom- Betriebsart Spitzenwert Messsignal SpMomMin SpHltMax Verlauf des Spei- SpHltMin cherwertes Hold Hold Funktion Betriebsart Spitzenwert (Spwt1) Momentanwert Betriebsart Momentanwert Messsignal Hold Funktion Betriebsart Momentanwert CAN-Bus Baudrate 10 kB, 20 kB, 50 kB, 100 kB, 125 kB, 250 kB, 500 kB, 1000 kB...
-
Seite 43: Funktion
PME-MP60/MP07 Gruppe Parameter Bedeutung ZUSATZ- >0<Rf Referenznull FUNKTION Ein Wegaufnehmer 〈"20 mm Nennmessweg) ist vom Fun- dament aus gemessen in einer Höhe von 1 m befestigt. Bei einem Nullsetzen wird der Analogausgang auf 0 V abgegli- chen. Der Anzeigewert wird auf >0<Ref (+1000 mm) abgeg- lichen. -
Seite 44: Schnittstellenbeschreibung Can (Gilt Nur Für Mp60)
PME-MP60/MP07 Schnittstellenbeschreibung CAN (gilt nur für MP60) 7.1 Allgemeines Das Modul MP60 verfügt über eine eingebaute CAN-Schnittstelle, über die sowohl Messwerte übertragen werden können als auch die Parametrierung des Moduls vorgenommen werden kann. Die Baudrate ist wählbar, maximal ist 1 MBaud möglich. Das Protokoll der Schnittstelle orientiert sich am CANopen Standard. -
Seite 45: Parametrierung
Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Schreiben eines Parameters: Wert senden (PC oder SPS an MP60/MP07) Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á... - Seite 46 PME-MP60/MP07 Quittung (MP60/MP07 an PC oder SPS) Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á CAN-Identifier 1408 (580 Hex) + Modul-Adresse Á Á Á Á Á Á Á Á Á...
-
Seite 47: Objektverzeichnis (Kommunikations-Profil-Bereich)
PME-MP60/MP07 7.4 Objektverzeichnis (Kommunikations-Profil-Bereich) Kommunikations-Profil-Bereichnach CAN-open (CIA-DS301) Index Sub- Name Datentyp Attr. Werte Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á... - Seite 48 PME-MP60/MP07 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á 1801 0..2 2. Sende-PDO-Parameter PDOComm Par Á...
- Seite 49 PME-MP60/MP07 SDO Parameter: Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...
-
Seite 50: Emergency Objekte
PME-MP60/MP07 7.5 Emergency Objekte Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á... -
Seite 51: Objektverzeichnis: Herstellerspezifische Objekte
PME-MP60/MP07 7.6 Objektverzeichnis: Herstellerspezifische Objekte Parameter, die auf Messwerte Bezug nehmen, sind ziffernrichtig skaliert als Long (Integer 32 Bit) codiert. Die Dezimalpunktposition ist im Objekt 2120Hex definiert. Alternativ stehen diese Größen auch als Float-Werte (IEEE754-1985 Format 32 Bit) zur Verfügung (siehe Seite 61). - Seite 52 PME-MP60/MP07 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...
- Seite 53 PME-MP60/MP07 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...
- Seite 54 PME-MP60/MP07 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...
- Seite 55 PME-MP60/MP07 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...
- Seite 56 PME-MP60/MP07 Index Sub- Name Format Attr. Werte Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á...
- Seite 57 PME-MP60/MP07 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...
- Seite 58 PME-MP60/MP07 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...
- Seite 59 PME-MP60/MP07 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...
- Seite 60 PME-MP60/MP07 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...
-
Seite 61: Herstellerspezifische Objekte Im Datenformat Float
PME-MP60/MP07 7.7 Herstellerspezifische Objekte im Datenformat FLOAT Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á... - Seite 62 PME-MP60/MP07 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index Sub-...
-
Seite 63: Beispiele
PME-MP60/MP07 7.8 Beispiele Beispiel 1: Lesen des Netto-Messwertes als Floatwert über SDO-Transfer vom Verstärker mit der Moduladresse 3. Protokoll an den Verstärker: Identifier 1.Byte 2.Byte 3.Byte 4.Byte 5.Byte 6.Byte 7.Byte 8.Byte Á Á Á Á Á Á Á Á Á... -
Seite 64: Fehlermeldungen/Betriebszustand (Led)
PME-MP60/MP07 Fehlermeldungen/Betriebszustand (LED) Je nach Anzeigemodus können unterschiedliche Fehlermeldungen anstelle des Messwertes in der Anzeige erscheinen: Signalzustand (Modus) mögliche Fehlermeldung ZhlOvfl Brt+Ovfl Skal.Fhl - - - - - - - Brt-Ovfl UrkalFhl Brutto ZhlOvfl Net+Ovfl Skal.Fhl - - - - - - -... - Seite 65 PME-MP60/MP07 Fehlermeldung Ursache Abhilfe Zähler Maximale Anzahl der Zählimpulse Nullstellen (Zhlr Ovfl) überschritten Eingang Eingangsfrequenz zu groß Messbereich anpassen (Eing Ovfl) AnlgAusg Analogausgang übersteuert Zuordnung Anzeigewert- (AnlgOvfl) Analogausgang prüfen SpwtMin Minimaler Spitzenwert übersteuert 1. Spitzenwert über externen (SpMinOvf) Steuerkontakt löschen oder 2.
- Seite 66 PME-MP60/MP07 Betriebszustand: LED-Farbe Zustand Bedeutung Messbetrieb Bus-Betrieb Grün Leuchtet Messbereit CAN-Operational (PDO-Transfer stetig möglich) Grün Blinkt Über die Schnittstelle werden Daten übertragen Gelb Leuchtet Messbereit CAN-Bus PreOperational (kein stetig PDO-Transfer möglich) LED-Farbe Zustand Bedeutung Abhilfe Messbetrieb Bus-Betrieb Blinkt Messwert-Overflow Messbereich anpassen...
-
Seite 67: Technische Daten
, typ.) eff. Zulässiger Versorgungsspannungsbe- 18...30 reich Leistungsaufnahme 4,5 max. Verstärker Anschließbare Messgrößenaufnehmer HBM-Drehmoment-Messwellen der Ty- penreihen T10F (KF1, SF1, SU2), T4WAS3, T30FNA...T34FN in Verbindung mit MP07, Inkrementalgeber Frequenzsignalquellen Zulässige Kabellänge zwischen Aufnehmer und Verstärker, max. Eingang Differenzeingänge für symmetrische und... - Seite 68 PME-MP60/MP07 Kalibriergenauigkeit 0,01 Langzeitdrift über 48 Stunden (30 Minuten nach dem Einschalten) < 0,01 Einfluss der Versorgungsspannung bei Änderungen im angegebenen Bereich, bezogen auf Endwert auf Messempfindlichkeit 0,01 Einfluss der Umgebungstemperatur bei Änderung von 10 K, auf Messempfindlichkeit 0,01 Analogausgang Eingeprägte Spannung...
- Seite 69 PME-MP60/MP07 Spitzenwertspeicher Anzahl Funktion Positiv, Negativ, Spitze-Spitze Aktualisierungszeit Löschen des Spitzenwertspeichers Festhalten des momentanen Messwer- tes/Spitzenwertes Entladerate der Hüllkurve Physik. 0 bis 999999 Ein- heit/s Steuerausgänge Anzahl Nennspannung, externe Versorgung Zulässiger Versorgungsspannungsbe- 18...30 reich Ausgangsstrom, max. Kurzschlussstrom, typ. unbegrenzt Kurzschlussdauer Isolationsspannung, typ.
- Seite 70 PME-MP60/MP07 MP07 Versorgungsspannung Versorgungsspannungsbereich 18...30 Ausgangsspannungen +15 V, 100 mA -15 V, 100 mA Messen/CAL 54/80; 24...25 kHz Potentialtrennung (typgeprüft nach EN6100-1:1993) Versorgungsspannung gegen "15 V Versorgungsspannung gegen Ansteue- rung CAL-Signal Ansteuerung CAL-Signal gegen "15 V Leistungsaufnahme 7,5 (T32FNA) Einfluss der Versorgungsspannung bei Änderung im angegebenen Bereich...
-
Seite 71: Stichwortverzeichnis
Drehmomentmesswelle, 7 , 8 symmetrisch, 21 Drehrichtung, 37 , 55 Anzeigeanpassung, 53 Aufbereitung, 56 , 61 Aufnehmer, 54 , 55 , 61 Eingänge, 40 Aufnehmer anschließen, an MP60, an MP07, 19 Eingangs-Steuerkontakte, 40 Aufnehmeranschluss, 15 Eingangskennlinie, 37 Aufnehmerspeisung, 15 Eingangssignal asymmetrisch / differen-... - Seite 72 PME-MP60/MP07 Leitungsabschlusswiderstand, 11 Fehler, 26 Fehler-Quittung, 46 Master/Slave, 23 Fehlercode, 49 Messbereich, 55 Fehlermeldung, 26 , 27 , 64 , 65 Messbetrieb, 25 Filter, 38 Messwert, 51 , 61 Flachbandkabel, 23 Momentanwert, 42 Flachbandkabel anschließen, 14 Montage, 13 Frequenzvervierfachung, 37 , 55...
- Seite 73 Spitzenwert, 40 , 41 , 42 , 58 , 62 , 65 Versorgungsspannung, 16 , 18 Spitzenwertspeicher, 40 Versorgungsspannung MP07 , 1 8 SPS, 45 Versorgungsspannung MP60, 16 SPS-Anschluss, 17 Verstärker einstellen, 11 Steckklemme, 15 , 16 Verstärkereinstellungen, 9 Spannungsversorgung, CAN-Bus, Syn- chronisation, Steuereingänge, Steue-...
- Seite 74 PME-MP60/MP07 A0614-14.4 de...
- Seite 75 PME-MP60/MP07 A0614-14.4 de...
- Seite 76 Sie stellen keine Eigenschaftszusicherung im Sinne des §459, Abs. 2, BGB dar und begründen keine Haftung. Hottinger Baldwin Messtechnik GmbH Postfach 10 01 51, D-64201 Darmstadt Im Tiefen See 45, D-64293 Darmstadt Tel.: 061 51/ 8 03-0; Fax: 061 51/ 8039100 E-mail: support@hbm.com www.hbm.com A0614-14.4 de...
