Tragschiene montieren
3
4

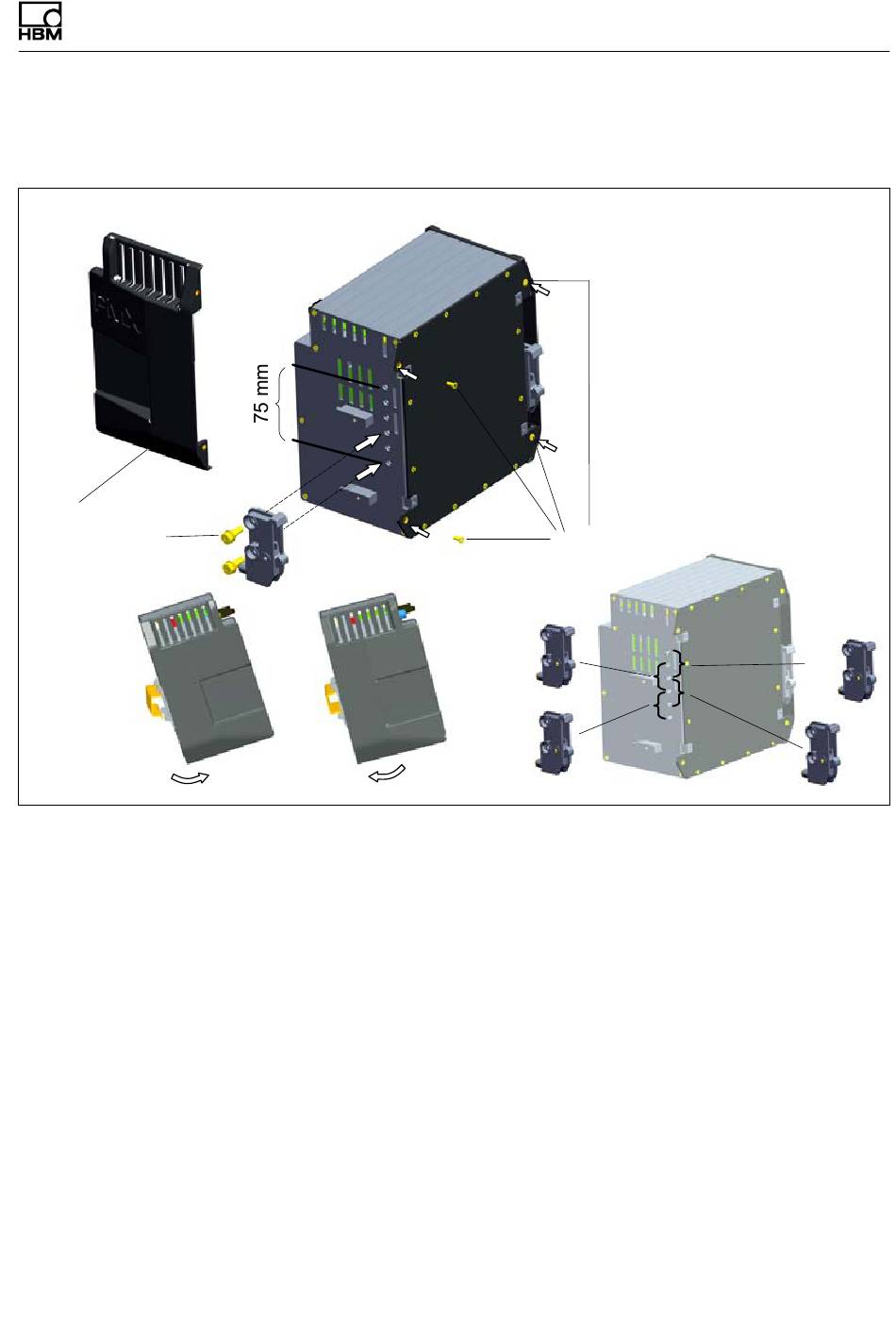

Abb. 7.1
Montieren auf eine Tragschiene
1. Lösen Sie die vier Rückwandschrauben (Torx Tx10)
(1).
2. Schieben Sie die Seitenteile nach vorne (2).
3. Schrauben Sie die Tragschienenbefestigung (3) an
(ca. 5 Nm), wahlweise sind vier Positionen (A bis D)
möglich (zwei Positionen bei Tragschiene 7,5 mm).
4. Schrauben Sie die Seitenwände (2) wieder an.
5. Haken Sie das PMX in die Tragschiene (4) ein.
