Raccordements électriques
U
Module
TEDS (en
option)
Alimentation
pour capteurs
externes
I
Module
TEDS (en
option)
Alimentation
pour capteurs
externes
76
1
2
Blindage de
câble
Fig. 8.5

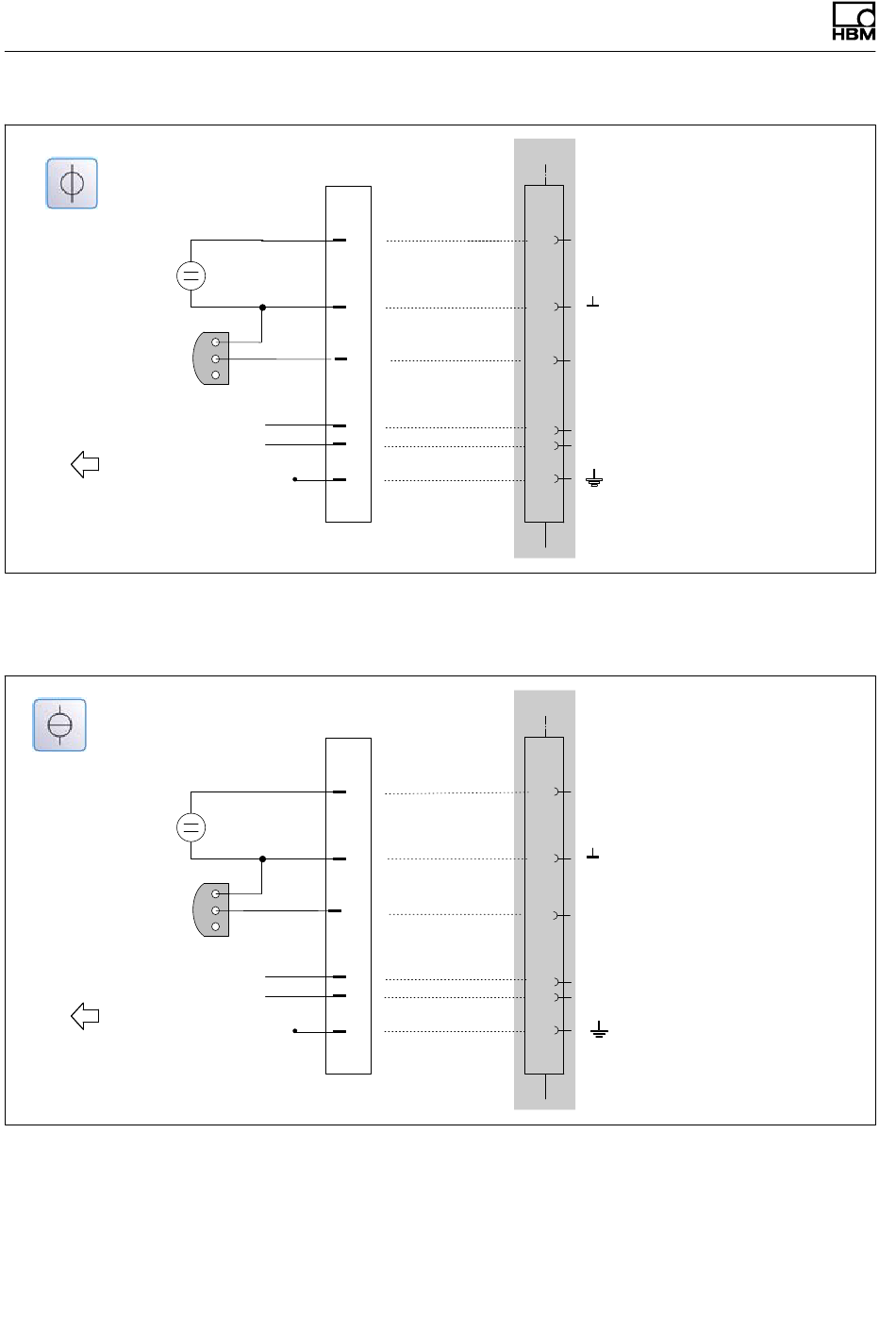

Code de raccordement des bornes à fiche PX401 :
source de tension ±10 V
1
2
Blindage de
câble
Fig. 8.6
Code de raccordement des bornes à fiche PX401 :
source de courant ±20 mA (liaison 4 fils)
A3257-5.1 HBM: public
+ U
TEDS
OUT +
OUT -
+ I
TEDS
OUT +
OUT -
PMX
