Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
4.3.2
Schweißgerätesteuerung M2.40
Pos. Symbol
1
2
3
4
5
6
7
20
Beschreibung
0
Stufenschalter, Schweißspannung
Signalleuchte, Funktionsstörung
Leuchtet bei Übertemperatur
Hauptschalter, Gerät Ein/Aus
Taste, Schweißaufgabe / Schweißparameter
Die Parametereinstellung erfolgt am Drehknopf
Anzeige Drahtgeschwindigkeit (in m/min)
Anzeige Schweißstrom (in A)
Anzeige Blechdicke (in mm)Anzeige und Anwahl der JOBs
(Schweißaufgaben, Auswahl durch JOB-Liste).
Ändern des JOBs durch ca. 3 s Drücken, bis LED blinkt
Taste, Betriebsart
2-Takt
4-Takt
MIG-Punkten, Parameteranwahl (t1 = Punktzeit) erfolgt mit Taste
Ablaufparameter, die Einstellung am Drehknopf.
Intervall, Parameteranwahl (t1 = Pulszeit, t2 = Pulspause) erfolgt mit Taste
Ablaufparameter, die Einstellung am Drehknopf
Bedien- bzw. Anschlusselement wird in diesem System nicht verwendet!
Drehknopf, Einstellung Drahtgeschwindigkeit / Schweißparameter
Stufenlose Einstellung der Drahtgeschwindigkeit bzw. Schweißstrom, Blechdicke, JOB
und Ablaufparameter wie Gasnachströmen, Drahtrückbrand etc.

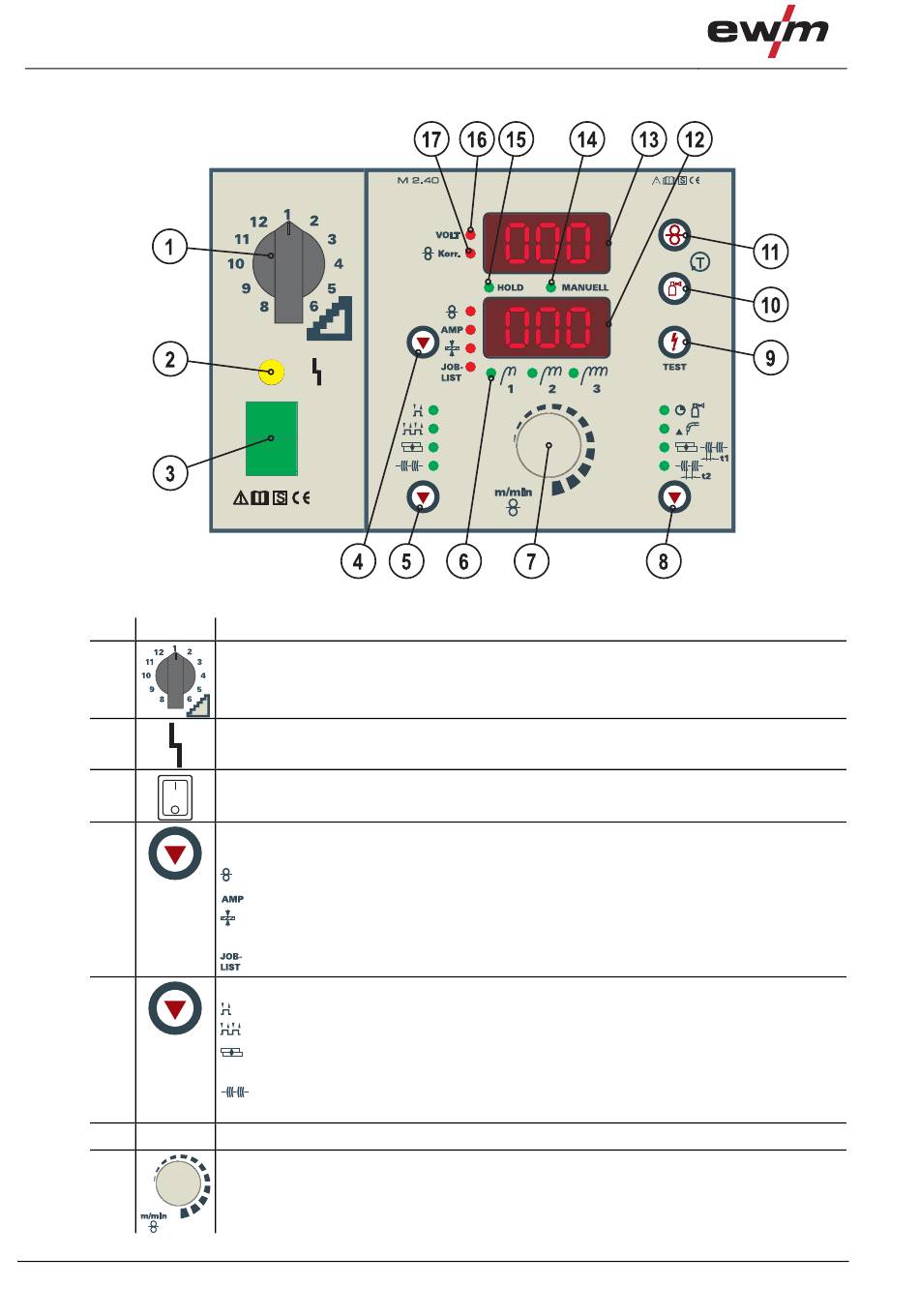

Abbildung 4-5
099-005207-EW500
23.09.2011
