Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
Pos. Symbol
10
11
12
13
4.4.2

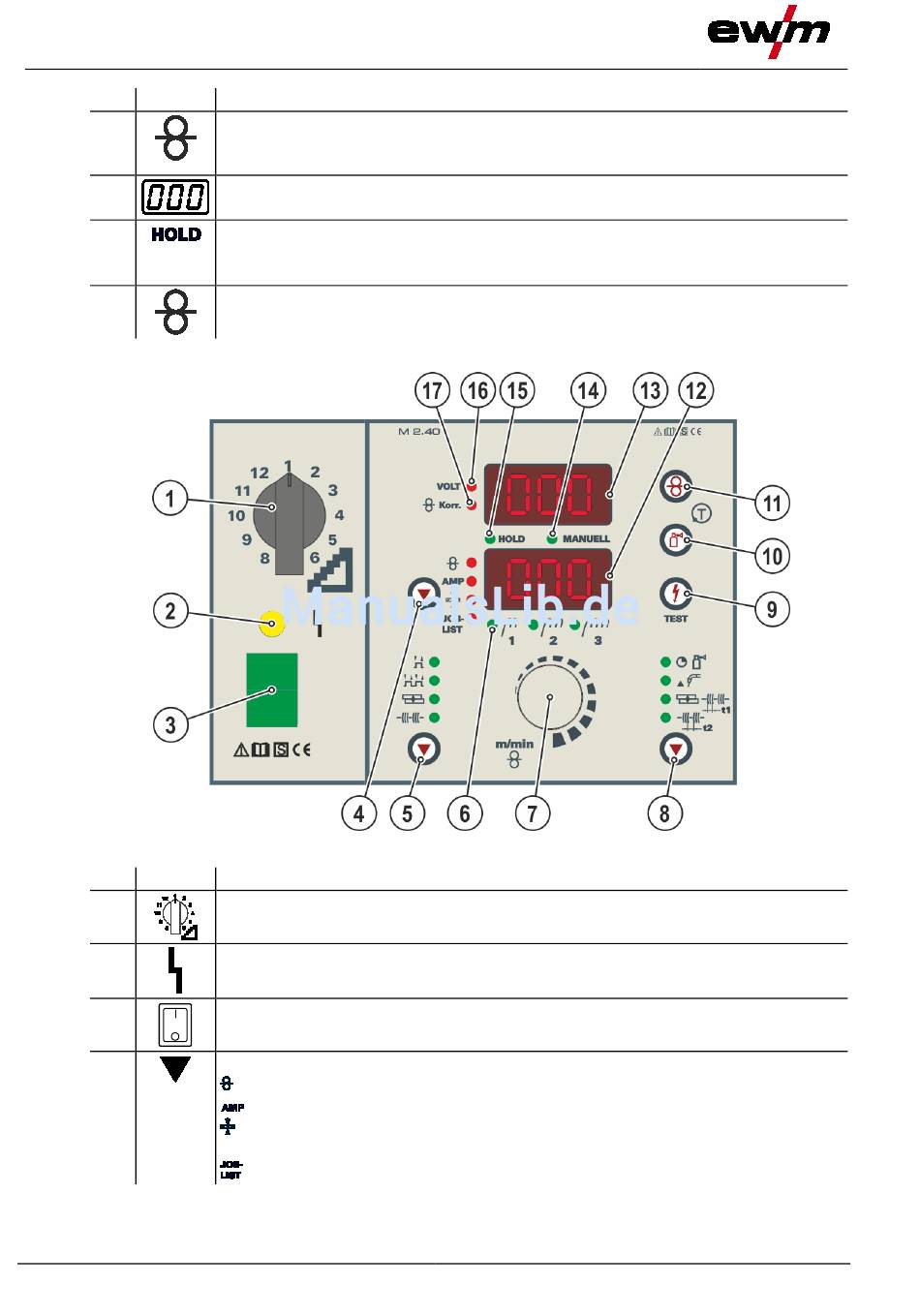

Schweißgerätesteuerung M2.40
Pos. Symbol
1
2
3
4
16
Beschreibung
0
Drucktaste, Drahteinfädeln
Spannungs- und gasfreies Einfädeln der Drahtelektrode durch das Schlauchpaket bis
zum Schweißbrenner > siehe Kapitel 5.1.8.4.
Anzeige, oben
Anzeige Schweißspannung oder Bezeichner der Ablaufparameter
Signalleuchte, HOLD
Leuchtet:
Anzeige zeigt zuletzt geschweißte Parameter.
Leuchtet nicht:
Anzeige zeigt Soll-, bzw. während des Schweißens Istwerte.
Signalleuchte, Drahtgeschwindigkeit
Leuchtet, wenn die Drahtgeschwindigkeit angezeigt wird.
Beschreibung
0
Stufenschalter, Schweißspannung
Signalleuchte, Funktionsstörung
Leuchtet bei Übertemperatur.
Hauptschalter, Gerät Ein/Aus
Drucktaste, Schweißaufgabe / Schweißparameter
--------- Anzeige Drahtgeschwindigkeit (in m/min)
------- Anzeige Schweißstrom (in A)
-------- Anzeige Materialdicke (in mm)Anzeige und Anwahl der JOBs
(Schweißaufgaben, Auswahl durch JOB-Liste).
------- Ändern des JOBs durch ca. 3 s Drücken, bis die Signalleuchte blinkt.
Abbildung 4-5
099-005207-EW500
18.05.2017
