Inbetriebnahme

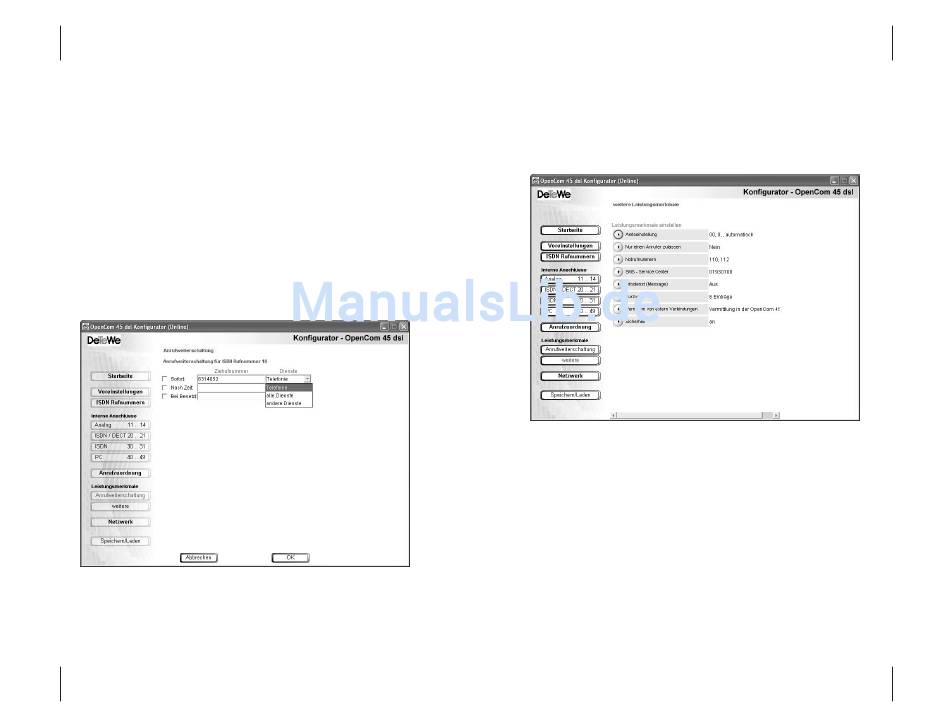

Anrufweiterschaltung im Anbieternetz
Abweichend zu der Auswahlliste für die Anrufweiterschaltung in der OpenCom
45dsl erhalten Sie bei ausgewählter Anrufweiterschaltung im Anbieternetz die
Liste der von Ihnen eingegebenen ISDN-Rufnummern (MSN).
Wählen Sie durch Klicken auf den runden Button neben der Rufnummer (MSN)
die gewünschte Rufnummer (MSN) aus. Sie erhalten eine Eingabemaske, in der
Sie die weiteren Einstellungen vornehmen.
Wählen Sie für den gewählten Anschluss die Bedingungen aus, unter denen eine
Anrufweiterschaltung erfolgen soll.
Es können mehrere Bedingungen gleichzeitig ausgewählt sein - ist die Bedingung
„Sofort" aktiviert, haben die ggf. anderen ausgewählten Bedingungen keine
Bedeutung mehr.
Geben Sie die Zielrufnummer ein und wählen Sie aus dem Pull-Down-Menü
„Telefonie", „andere Dienste" (z. B. Video) oder „alle Dienste" aus.
74
Konfiguration „Benutzerdefiniert" (Alle Einstellungen)
Weitere Leistungsmerkmale - Menü
Wählen Sie durch Klicken auf den runden Button neben dem Eintrag das entspre-
chende Leistungsmerkmal aus. Sie erhalten eine Eingabemaske, in der Sie die
speziellen Einstellungen vornehmen.
Konfiguration „Benutzerdefiniert" (Alle Einstellungen)
Inbetriebnahme
75
