Installation
OpenCom 45dsl an das
ISDN-Netz anschließen
Für die OpenCom 45dsl besteht eine
allgemeine Anschalterlaubnis. Sie
können das Gerät daher unter fol-
genden Bedingungen selbst
anschließen:
• Das Gerät ist nur für den Euro-
ISDN-Basisanschluss vorgesehen.
Schließen Sie das Gerät auf kei-
nen Fall an Leitungen oder Ein-
richtungen des analogen Netzes
an. Schließen Sie die Anlage auf
keinen Fall an ISDN-Festverbin-
dungen an. Andernfalls kann es
zu Funktionsstörungen oder
Schäden sowohl an der OpenCom
45dsl als auch am Netz kommen.
• Der Euro-ISDN-Basisanschluss
muss über ein Netzabschlussge-
rät (NTBA) Ihres Netzbetreibers
verfügen. Es muss der Anschluss-
typ Mehrgeräteanschluss vorhan-
den sein.
230 V
TAE-
Anschlussdose
NTBA
230 V
24
OpenCom 45dsl anschließen
Nehmen Sie das Anschlusskabel der
OpenCom 45dsl und stecken Sie es
in die entsprechende Buchse des
NTBA. Das andere Ende stecken Sie
in die mit „ISDN 1" beschriftete
Buchse links unten an der OpenCom
45dsl.
Bitte achten Sie darauf, dass der
NTBA durch das zugehörige Netzteil
gespeist wird. Dies ist erforderlich,
wenn Sie an den internen S 0 -Bus 1
fremdgespeiste Endgeräte (ohne
eigene Stromversorgung) anschlie-
ßen wollen.
Hinweis:
Der ordentliche Betrieb der Anlage
ist nur gewährleistet, wenn der
ISDN S 0 -Bus 1 mit dem NTBA ver-
bunden ist. Wenn diese Verbindung
nicht besteht sind u. U. auch keine
Interngespräche mmöglich.
OpenCom 4
OpenCom 45dsl
om 45dsl
ISDN 1
ISDN 1

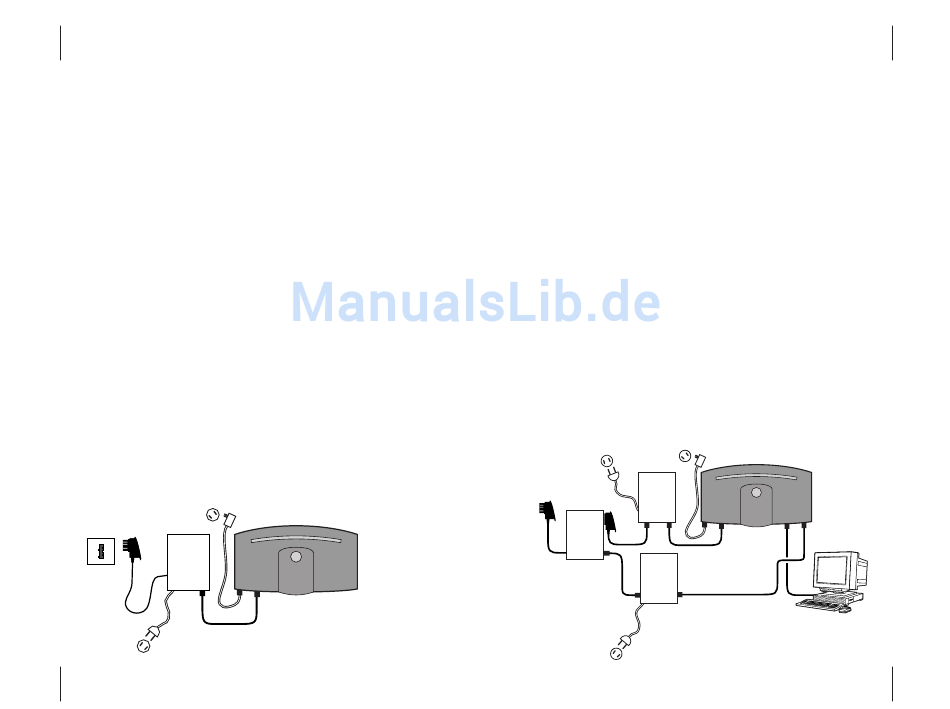

OpenCom 45dsl an DSL
anschließen
Im DSL-Paket, das Sie z. B. von
Ihrem Netzbetreiber erhalten, sind
der Splitter (BBAE - Breitband-
Anschlusseinheit), das Modem
(NTBBA - Netzwerkterminations-
punkt Breitbandangebot) sowie die
notwendigen Netzteile und
Anschlusskabel enthalten. Verbin-
den Sie die Geräte untereinander
wie in der Skizze gezeigt. Beachten
Sie auch bitte die zum DSL-Paket
gehörenden Installations- und Inbe-
triebnahmeunterlagen.
Bitte achten Sie darauf, dass der
NTBA durch das zugehörige Netzteil
gespeist wird.
230 V
230 V
NTBA
OpenCom 45dsl
OpenCom 45dsl
Splitter
(BBAE)
ISDN 1
Modem
NTBBA
(NTBBA)
DSL
10BaseT
230 V
Installation
Bei dieser Anschlusskonfiguration
stehen gleichzeitig beide ISDN-B-
Kanäle sowie der DSL-Anschluss zur
Verfügung. So ist es möglich, gleich-
zeitig im Internet zu surfen (über
DSL) und trotzdem noch Zugriff auf
zwei freie Leitungen zum Telefonie-
ren und für Fax-Übertragungen zu
haben.
DSL
USB /
LAN 1...3
OpenCom 45dsl anschließen
25
