Installation
Analoge Geräte an die Open-
Com 45dsl anschließen
Sie können bis zu 4 analoge Geräte
anschließen.
Abdeckung entfernen
Die Anschlüsse für die analogen End-
geräte finden Sie in einem Fach unter
der Abdeckung mit dem integrierten
Leuchtring. Zum Entfernen der Abde-
ckung greifen Sie an der Unterseite
des Gehäuses in die Öffnung und
schwenken die Abdeckung nach oben
heraus. Zum Verschließen wird die
Abdeckung zunächst oben einge-
hängt und dann leicht nach unten auf
das Gehäuse gedrückt.
Schließen Sie vorzugsweise analoge
Geräte mit dem Wahlverfahren MFV
mit Flashfunktion an. Geräte mit dem
Wahlverfahren IWV können keine
Funktionen, die mit der R-Taste
beginnen (z. B. Rückfrage) oder die
Stern- bzw. Raute-Taste benötigen (z.
B. Einstellungen von Leistungsmerk-
malen), ausführen. Beachten Sie bitte
den Abschnitt „Einstellen des Wahl-
verfahrens".
28

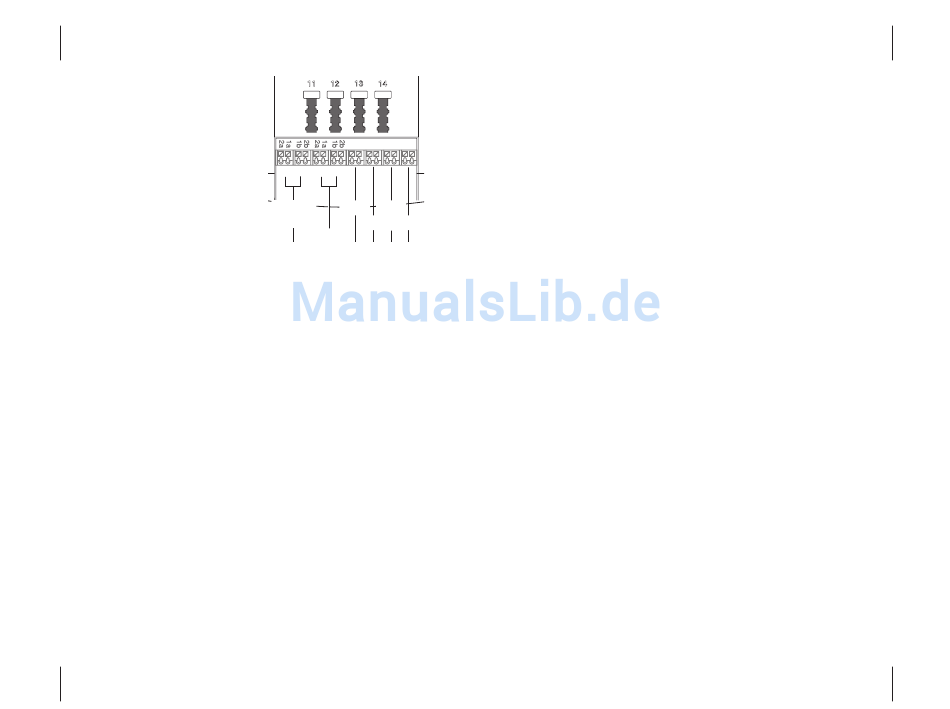

OpenCom 45dsl anschließen
S 0 int 2
S 0 int 1
S 0 2
1a/b
3a/b
(schaltbar)
2a/b
4a/b
S 0 1
(intern)
Die analogen Endgeräte können Sie
direkt an die TAE-Buchsen (unco-
diert) anstecken. Ist eine Verkabe-
lung nötig, schließen Sie die Kabel
zu den abgesetzten TAE-Dosen an
die darunterliegende Klemmleiste
an. Die abisolierten Kabeladern wer-
den einfach in die Öffnungen der
Klemmen gesteckt (zum Stecken
und Lösen einer Kabelader ist der
Druckknopf oberhalb der Kabelein-
führung zu drücken). Der Abstand
zwischen OpenCom 45dsl und den
Endgeräten darf 300 m nicht über-
schreiten (bei Einsatz eines Kabels
2x20 Ohm, 2 Adern).
Es gilt die Rufnummernzuordnung:
1a/b = Rufnummer 11
2a/b = Rufnummer 12
3a/b = Rufnummer 13
4a/b = Rufnummer 14
ISDN-Endgeräte an die
OpenCom 45dsl anschlie-
ßen
Je nach Anzahl der anzuschließen-
den ISDN-Endgeräte und den ört-
lichen Gegebenheiten bzw. der Kon-
figuration Ihrer OpenCom 45dsl
können Sie Ihre ISDN-Geräte entwe-
der direkt mit den Steckern in die
entsprechenden Buchsen oder in
eine der installierten Steckdosen
stecken.
Jedem ISDN-Endgerät, das Sie an
einen internen S 0 -Bus der Tk-Anla-
ge anschließen, müssen Sie mindes-
tens eine der internen Rufnummern
der OpenCom 45dsl aus dem jewei-
ligen Rufnummernvorrat zuweisen.
Die dazu notwendigen Bedien-
schritte entnehmen Sie bitte der
Anleitung für das Endgerät.
Der Rufnummernvorrat für den
ISDN-Bus 1 beinhaltet die internen
Rufnummern von 20 bis 29, der für
den ISDN-Bus 2, sofern er als inter-
ner S 0 -Bus konfiguriert ist, die inter-
nen Rufnummern von 30 bis 39.
Die Zuordnung der ISDN-Rufnum-
mern (MSN), die Ihnen von Ihrem
Netzbetreiber mitgeteilt wurden, zu
den internen Rufnummern erfolgt
in der Konfiguration der Anrufzu-
ordnung, s. Seite 52.
Installation
PC an die OpenCom 45dsl
anschließen
Verbinden Sie Ihren PC erst nach
Installation der Software über die
USB-Schnittstelle oder einer der
Ethernet-Buchsen.
Sie können die Installation der Soft-
ware auf Ihrem PC am einfachsten
durchführen, wenn SIe den PC noch
nicht an die OpenCom 45dsl ange-
schlossen haben.
Das weitere Vorgehen ist im
Abschnitt „Konfiguration mit einem
PC" ab der Seite 43 beschrieben.
OpenCom 45dsl anschließen
29
