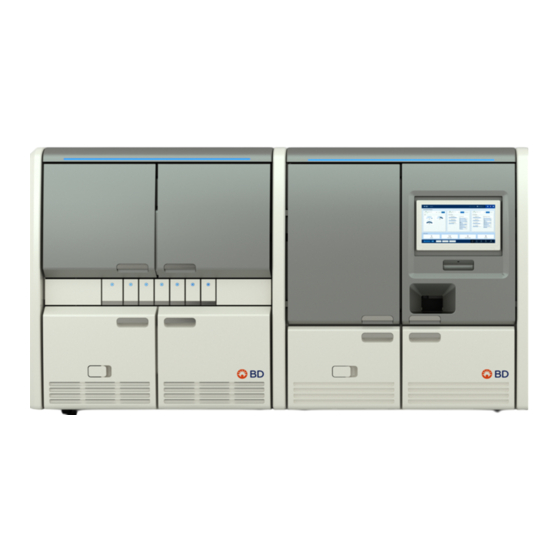

COR PX/GX-System
Benutzerhandbuch
Becton, Dickinson and Company
7 Loveton Circle
Sparks, MD 21152 USA
Benex Limited
Pottery Road, Dun Laoghaire
Co. Dublin, Ireland
L011486(01) 2019-05
443988/443990
Deutsch
bd.com/e-labeling
Schlüsselcode: L011486
