APRILIA TUONO R Betriebsanleitung Seite 11

2

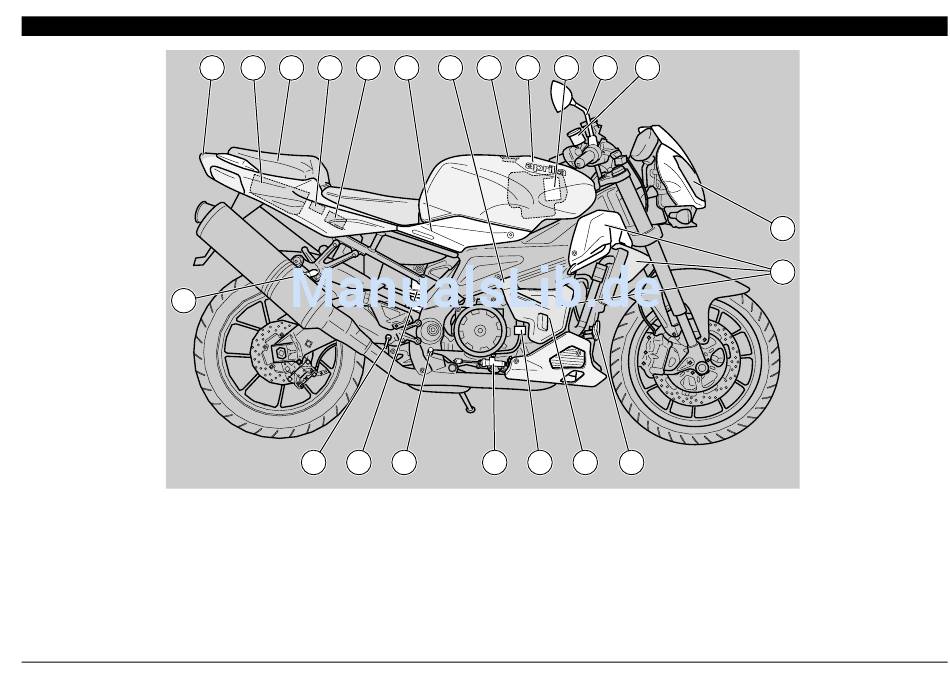

LEGENDE
1) Hintere Radfederung
2) Rechte Soziusfußraste
(klappbar, hoch-/ ausgeklappt)
3) Rücklicht
4) Dokumenten-/
Bordwerkzeugfach
5) Soziussitzbank /
Sitzbankabdeckung
6) Steuergerät
3 4 5 6 7
22 1
7) Fassung für
Sekundärsicherungen (15A)
8) Rechte Seitenabdeckung
9) Kraftstofftank
10) Verschluss des
Kühlflüssigkeitsausdehnung
sbehälters
11) Tankverschluss
12) Luftfilter
8 10 11 9 12
21 20 19
13) Rechter Rückspiegel
14) Bremsflüssigkeitsbehälter
der Vorderradbremse
15) Rechter Scheinwerfer
16) Rechte Seitenverkleidungen
17) Hupe
18) Ausdehnungsbehälter
19) Bremsflüssigkeitsbehälter
der Hinterradbremse
13 14
18 17
20) Bremszylinder der
Hinterradbremse
21) Hinterradbremshebel
22) Rechte Fahrerfußraste
Einsatz und Instandhaltung RSV 1000 TUONO R
15
16
11
