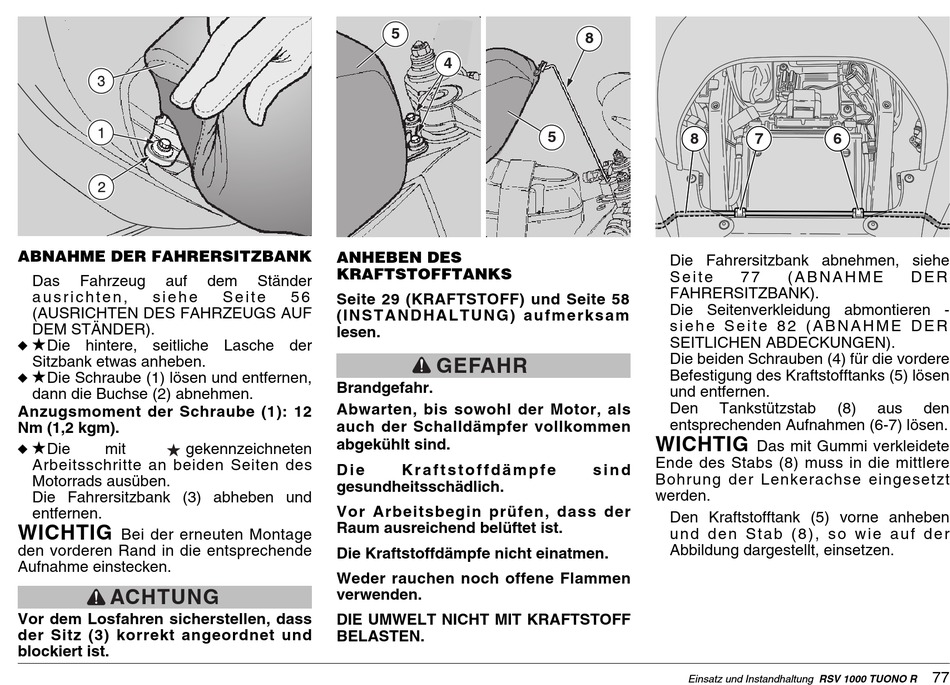

ABNAHME DER FAHRERSITZBANK
u
Das
Fahrzeug
auf
a u s r i c h t e n ,
s i e h e
(AUSRICHTEN DES FAHRZEUGS AUF
DEM STÄNDER).
Die hintere, seitliche Lasche der
Sitzbank etwas anheben.
Die Schraube (1) lösen und entfernen,
dann die Buchse (2) abnehmen.
Anzugsmoment der Schraube (1): 12
Nm (1,2 kgm).
Die
mit
gekennzeichneten
Arbeitsschritte an beiden Seiten des
Motorrads ausüben.
u
Die Fahrersitzbank (3) abheben und
entfernen.
WICHTIG
Bei der erneuten Montage
den vorderen Rand in die entsprechende
Aufnahme einstecken.
ACHTUNG
Vor dem Losfahren sicherstellen, dass
der Sitz (3) korrekt angeordnet und
blockiert ist.
ANHEBEN DES
KRAFTSTOFFTANKS
dem
Ständer
S e i t e
5 6
Seite 29 (KRAFTSTOFF) und Seite 58
(INSTAND HALTUNG) aufme rksam
lesen.
Brandgefahr.
Abwarten, bis sowohl der Motor, als
auch der Schalldämpfer vollkommen
abgekühlt sind.
D i e
gesundheitsschädlich.
Vor Arbeitsbegin prüfen, dass der
Raum ausreichend belüftet ist.
Die Kraftstoffdämpfe nicht einatmen.
Weder rauchen noch offene Flammen
verwenden.
DIE UMWELT NICHT MIT KRAFTSTOFF
BELASTEN.
5
4
5
GEFAHR
K r a f t s t o f f d ä m p f e
8
8
7
u
Die Fahrersitzbank abnehmen, siehe
S e i t e
7 7
FAHRERSITZBANK).
u
Die Seitenverkleidung abmontieren -
s i e h e S e i t e 8 2 ( A B N A H M E D E R
SEITLICHEN ABDECKUNGEN).
u
Die beiden Schrauben (4) für die vordere
Befestigung des Kraftstofftanks (5) lösen
und entfernen.
u
Den
Tankstützstab
entsprechenden Aufnahmen (6-7) lösen.
WICHTIG
Das mit Gummi verkleidete
Ende des Stabs (8) muss in die mittlere
s i n d
Bohrung der Lenkerachse eingesetzt
werden.
u
Den Kraftstofftank (5) vorne anheben
u n d d e n S t a b ( 8 ) , s o w i e a u f d e r
Abbildung dargestellt, einsetzen.
Einsatz und Instandhaltung RSV 1000 TUONO R
6
( A B N A H M E
D E R
(8)
aus
den
77
