2. Beschreibung
Diese Spalte enthält eine optionale, weitergehende Beschreibung der Systemvariablen.
3. Variablentyp
Diese Spalte enthält den Typ der Systemvariablen.
4. Werte
Diese Spalte enthält die Bezeichnung der zugelassenen Werte, bzw. den zugelassenen
Wertebereich der Variablen.
5. Maßeinheit
Diese Spalte enthält die optional definierbare Maßeinheit der Variablen.
6. Kanalzuordnung
Diese Spalte enthält den Namen des optional der Systemvariable zugeordneten Kanales.
7. Aktion
Diese Spalte enthält die Buttons zum Bearbeiten und zum Löschen der Systemvariablen.
Weiterhin sind hier die Konfigurations-Checkboxen vorhanden.
8. Verknüpfungen
In dieser Spalte ist der Button „Programme" vorhanden. Hierüber ist der direkte Zugriff
auf die Verknüpfungsliste für Programme möglich. Diese Liste enthält nur Einträge von
Programmen, in dem die zugehörige Systemvariable verwendet wird. „x" gibt dabei die
Anzahl der zu dieser Systemvariablen vorhandenen Verknüpfungen an.

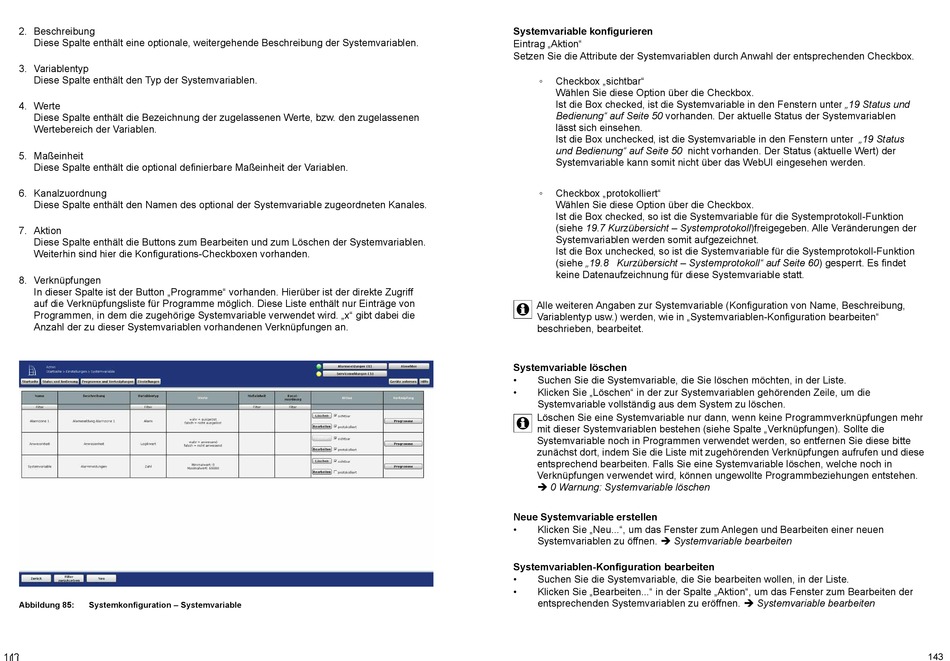

Abbildung 85:
Systemkonfiguration – Systemvariable
142
Systemvariable konfigurieren
Eintrag „Aktion"
Setzen Sie die Attribute der Systemvariablen durch Anwahl der entsprechenden Checkbox.
◦
Checkbox „sichtbar"
Wählen Sie diese Option über die Checkbox.
Ist die Box checked, ist die Systemvariable in den Fenstern unter „19 Status und
Bedienung" auf Seite 50 vorhanden. Der aktuelle Status der Systemvariablen
lässt sich einsehen.
Ist die Box unchecked, ist die Systemvariable in den Fenstern unter „19 Status
und Bedienung" auf Seite 50 nicht vorhanden. Der Status (aktuelle Wert) der
Systemvariable kann somit nicht über das WebUI eingesehen werden.
◦
Checkbox „protokolliert"
Wählen Sie diese Option über die Checkbox.
Ist die Box checked, so ist die Systemvariable für die Systemprotokoll-Funktion
(siehe 19.7 Kurzübersicht – Systemprotokoll)freigegeben. Alle Veränderungen der
Systemvariablen werden somit aufgezeichnet.
Ist die Box unchecked, so ist die Systemvariable für die Systemprotokoll-Funktion
(siehe „19.8 Kurzübersicht – Systemprotokoll" auf Seite 60) gesperrt. Es findet
keine Datenaufzeichnung für diese Systemvariable statt.
Alle weiteren Angaben zur Systemvariable (Konfiguration von Name, Beschreibung,
Variablentyp usw.) werden, wie in „Systemvariablen-Konfiguration bearbeiten"
beschrieben, bearbeitet.
Systemvariable löschen
•
Suchen Sie die Systemvariable, die Sie löschen möchten, in der Liste.
•
Klicken Sie „Löschen" in der zur Systemvariablen gehörenden Zeile, um die
Systemvariable vollständig aus dem System zu löschen.
Löschen Sie eine Systemvariable nur dann, wenn keine Programmverknüpfungen mehr
mit dieser Systemvariablen bestehen (siehe Spalte „Verknüpfungen). Sollte die
Systemvariable noch in Programmen verwendet werden, so entfernen Sie diese bitte
zunächst dort, indem Sie die Liste mit zugehörenden Verknüpfungen aufrufen und diese
entsprechend bearbeiten. Falls Sie eine Systemvariable löschen, welche noch in
Verknüpfungen verwendet wird, können ungewollte Programmbeziehungen entstehen.
è 0 Warnung: Systemvariable löschen
Neue Systemvariable erstellen
•
Klicken Sie „Neu...", um das Fenster zum Anlegen und Bearbeiten einer neuen
Systemvariablen zu öffnen. è Systemvariable bearbeiten
Systemvariablen-Konfiguration bearbeiten
•
Suchen Sie die Systemvariable, die Sie bearbeiten wollen, in der Liste.
•
Klicken Sie „Bearbeiten..." in der Spalte „Aktion", um das Fenster zum Bearbeiten der
entsprechenden Systemvariablen zu eröffnen. è Systemvariable bearbeiten
143
