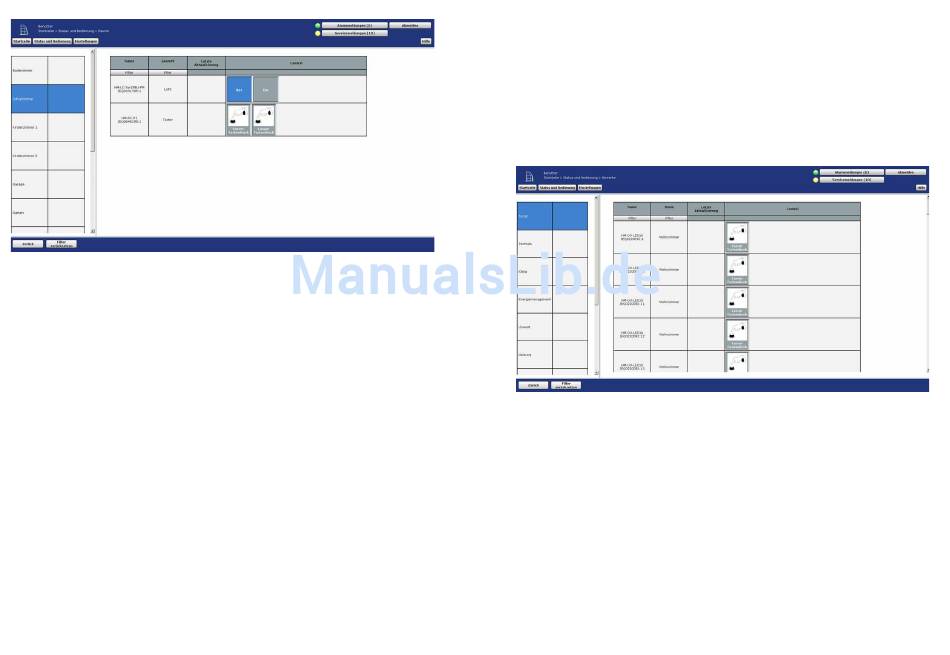

Abbildung 42:
Status und Bedienung – Räume
Raum wählen
•
Klicken Sie auf den Raumnamen in der Raumliste links, um den gewünschten Raum
auszuwählen.
Kanal im Raum bedienen
•
Wählen Sie in der Kanalliste rechts den gewünschten Kanal aus. Die Bedienung erfolgt
über das in der Spalte „Control" darstellte Control-Feld.
19.3 Status und Bedienung – Gewerke
Dieses Fenster bietet Ihnen eine Statusübersicht aller einem Gewerk zugeordneten Geräte.
Zusätzlich können Sie über dieses Fenster alle einem Gewerk zugeordneten Kanäle
bedienen.
Im linken Teil des Arbeitsbereiches befindet sich die Gewerkliste mit allen im System
vorhandenen Gewerken. Angezeigt wird der Gewerkname. Das aktuell gewählte Gewerk ist
farbig markiert.
Im rechten Teil des Arbeitsbereiches befindet sich die Liste mit den im ausgewählten Gewerk
verfügbaren Kanälen.
Folgende Spalten sind in angegebener Reihenfolge vorhanden:
1. Name
Diese Spalte zeigt den Kanalnamen.
2. Raum
Diese Spalte zeigt die Raumzuordnung des Kanals.
54
3. Letzte Aktualisierung
Diese Spalte informiert Sie über Datum und Uhrzeit der letzten Ereignisse an diesem
Kanal. Liegen für den Kanal Servicemeldungen vor, so wird dies hier durch das Achtung-
Symbol kenntlich gemacht.
Ändert sich der Zustand des Kanals zum gegenwärtigen Zeitpunkt, so wird dies hier durch
das Aktiv-Symbol kenntlich gemacht.
4. Control
Diese Spalte enthält das zum Kanal zugehörige Kontroll- und Steuerelement. Den
gewünschten Kanal bedienen Sie direkt über das dargestellte Control-Feld entsprechend
dessen Funktion (vgl. „15 Übersicht aller Kontroll- und Bedienelemente (Control-Felder)"
auf Seite 30). Zusätzlich zeigt das Control-Feld den aktuellen Status des Kanals an.
Abbildung 43:
Status und Bedienung – Gewerke
Gewerk wählen
•
Klicken Sie auf den Gewerknamen in der Gewerkliste links, um das gewünschte Gewerk
auszuwählen.
Kanal im Gewerk bedienen
•
Wählen Sie in der Kanalliste rechts den gewünschten Kanal aus. Die Bedienung erfolgt
mit dem in der Spalte „Control" darstellten Control-Feld.
19.4 Status und Bedienung - Diagramme
Mit dem Funk-Schaltaktor 1-fach mit Leistungsmessung, Zwischenstecker können Sie
Messdaten der angeschlossenen Verbraucher erfassen (Spannung, Strom, Wirkleistung,
Frequenz und Energieverbrauch) und Diagramme dieser Messdaten erstellen.
Um die Messdatenerfassung und Diagrammdarstellung zu ermöglichen, müssen Sie zunächst
eine microSD-Karte (mind. 1 GB) in die CCU2 einsetzen. Gehen Sie dafür wie folgt vor:
55
