24.1 Geräte Posteingang

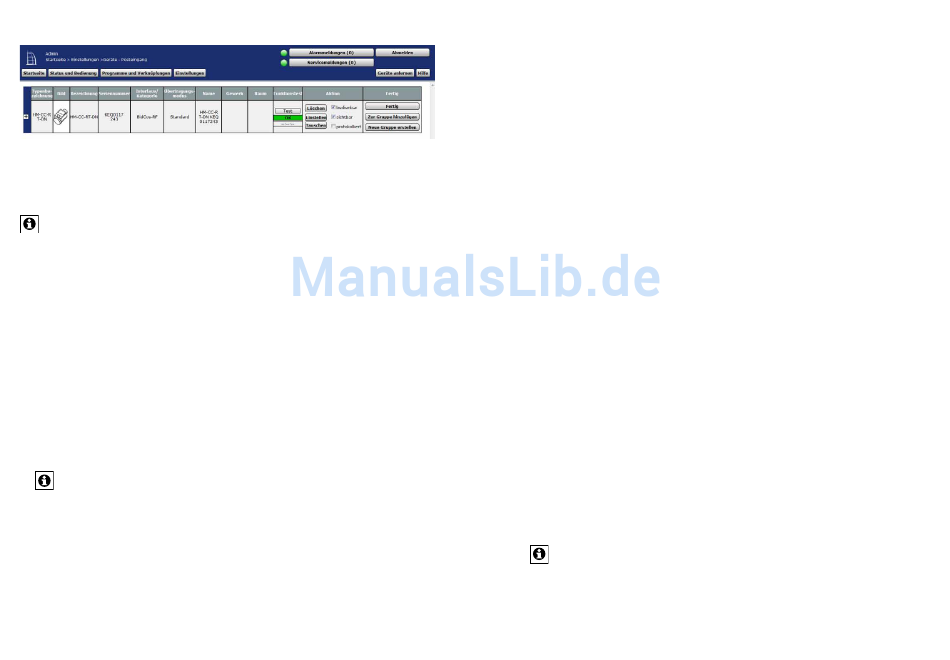

Abbildung 76:
Systemkonfiguration – Geräte Posteingang
Die erstmalige Konfiguration eines Gerätes und der dazu gehörenden Kanäle (nach
erfolgreichem Anlernen an die HomeMatic Zentrale) erfolgt in diesem Fenster. Alle neu
angelernten Geräte erscheinen zunächst hier und müssen auch hier konfiguriert werden.
Geräte und die zugehörigen Kanäle, die sich noch im Posteingang befinden, stehen im
System nicht für weitere Bedien- und Konfigurationsaufgaben zur Verfügung.
Die Liste mit den neu angemeldeten Geräten und Kanälen ist in einer Baumstruktur
aufgebaut. Klicken auf die „+" oder „-" Symbole, um die Baumstruktur zu öffnen bzw.
zu schließen. Klicken Sie auf das „+" Symbol vor einem Gerät, um die Kanäle bzw. die
Kanalpaare angezeigt zu bekommen.
Die Tabelleneinträge zu den Geräten, Kanalpaaren und Kanälen sind unterteilt in
Systemangaben und Benutzerangaben. Systemangaben werden automatisch von
der HomeMatic Zentrale generiert und können auch nicht editiert werden. Nur die
Benutzerangaben lassen sich in der Liste konfigurieren. Folgende Spalten sind in
angegebener Reihenfolge vorhanden:
1. Typenbezeichnung
Diese Spalte enthält die Systemangabe Kurzbezeichnung des Gerätes zu dem der
Kanal gehört. Die Typenbezeichnung ist auch auf dem Gerät zu finden. Bei Geräten mit
mehreren Kanälen wird die Kurzbezeichnung noch durch die Kanalnummer ergänzt.
2. Bild
Diese Spalte enthält eine stilisierte Abbildung des Gerätes (Systemangabe). In den
Kanalzeilen und den Zeilen mit Kanalpaaren ist der betreffende Kanal (Anschluss) des
Gerätes im Bild farbig markiert.
Als Mouseover-Funktion wird automatisch ein Pop-Up Fenster mit einem
vergrößerten und detailreicheren Bild angezeigt.
3. Bezeichnung
Diese Spalte enthält die Systemangabe Bezeichnung des Gerätes.
4. Seriennummer
Diese Spalte enthält die Systemangabe Seriennummer des Gerätes. In den Kanal- bzw
Kanalpaarzeilen wird die Seriennummer noch durch die Kanalnummer ergänzt.
5. Interface / Kategorie
In Kanal- und Kanalpaarzeilen enthält diese Spalte die Systemangabe der Kategorie-
122
Einteilung des zugehörigen Kanals mit der Unterteilung in Empfänger (in der Regel
sind dies alle Aktoren) und Sender (in der Regel sind dies alle Sensoren sowie alle
Bedientaster).
In der Gerätezeile enthält diese Spalte die Systemangabe des verwendeten Interfaces.
Hier ist aufgeführt, über welche Schnittstelle das Gerät mit der HomeMatic Zentrale
kommuniziert.
6. Übertragungsmodus
Diese Spalte enthält die Information, ob die gesicherte Übertragung aktiviert ist oder die
Standardübertragung. Beim Übertragungsmodus ist es vom Kanal abhängig, ob es sich
um eine Systemangabe oder eine Benutzerangabe handelt, da dieser Parameter nicht
grundsätzlich einstellbar ist.
7. Name
Diese Spalte enthält die Benutzerangabe des Kanalnamens. In der Gerätezeile enthält
diese Spalte die Benutzerangabe des Gerätenamens.
8. Gewerk
Diese Spalte enthält die Benutzerangabe der Gewerkzuordnung des Kanals. In der
Gerätezeile enthält diese Spalte die Benutzerangabe der Gewerkzuordnung des Gerätes
(falls eine von der Kanalangabe abweichende Zuordnung gewünscht ist).
9. Raum
Diese Spalte enthält die Benutzerangabe der Raumzuordnung des Kanals. In der
Gerätezeile enthält diese Spalte die Benutzerangabe der Raumzuordnung des Gerätes
(falls eine von der Kanalangabe abweichende Zuordnung gewünscht ist).
10. Funktionstest
Diese Spalte enthält den Button zum Kurztest des Gerätes bzw. des Kanals und den
Eintrag des Zeitstempels der letzten am Kanal ausgeführten Aktion.
11. Aktion
Diese Spalte enthält in den Gerätezeilen den Button zur Einstellung der Geräteparameter
und in den Kanalzeilen den Button zur Einstellung der Kanalparameter. Weiterhin sind hier
die Konfigurations-Checkboxen vorhanden.
12. Fertig
In dieser Spalte ist in den Gerätezeilen der Button zur Bestätigung der Fertigstellung der
Konfiguration für das gesamte Gerät vorhanden. In den Kanalzeilen wird über die
Checkbox die Fertigstellung der Konfiguration für den zugehörigen Kanal bestätigt.
Außerdem können Sie hier direkt Geräte zu einer Gruppe hinzufügen (sofern das Gerät
diese Funktion zulässt und bereits eine Gruppe angelegt ist) oder direkt eine neue Gruppe
anlegen.
Der Fertig-Button in der Gerätezeile ist nur verfügbar, wenn alle zum Gerät
zugehörigen Kanäle konfiguriert sind und diese in jeder Kanalzeile durch Anklicken
der Checkbox bestätigt sind.
Gerät konfigurieren
Wählen Sie die nachfolgend gelisteten Punkte in der Gerätezeile an und tragen dort die
entsprechenden Informationen ein.
