6. Seriennummer
7. Interface / Kategorie
8. Übertragungsmodus
9. Gewerk
10. Aktion
11. Verknüpfungen
Alle oben genannten Einträge sind unter „24.1 Geräte Posteingang" auf Seite 122
beschrieben.
Aktion
In dieser Spalte ist in der Raumzeile der Button „Kanal hinzufügen" vorhanden, mit dem
Raum ein Kanal hinzugefügt werden kann.
In dieser Spalte ist in der Kanalzeile der Button „Löschen" vorhanden, mit dem der zugehörige
Kanal aus dem Raum entfernt wird.
Verknüpfungen
In dieser Spalte sind die Buttons „Geräte (x)" und „Programme (x)" vorhanden. Hierüber
ist der direkte Zugriff auf die Verknüpfungsliste für direkte Verknüpfungen und auf die
Verknüpfungsliste für Programme möglich. Diese Listen enthalten nur Einträge, an denen der
zugehörige Kanal beteiligt ist. „x" gibt dabei die Anzahl der zu diesem Kanal vorhandenen
Verknüpfungen an.

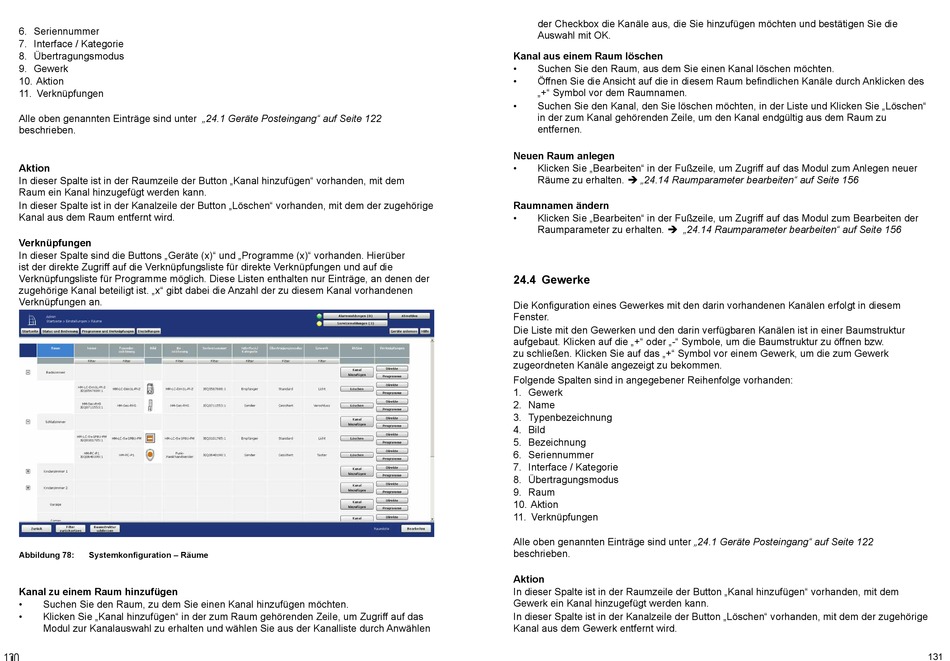

Abbildung 78:
Systemkonfiguration – Räume
Kanal zu einem Raum hinzufügen
•
Suchen Sie den Raum, zu dem Sie einen Kanal hinzufügen möchten.
•
Klicken Sie „Kanal hinzufügen" in der zum Raum gehörenden Zeile, um Zugriff auf das
Modul zur Kanalauswahl zu erhalten und wählen Sie aus der Kanalliste durch Anwählen
130
der Checkbox die Kanäle aus, die Sie hinzufügen möchten und bestätigen Sie die
Auswahl mit OK.
Kanal aus einem Raum löschen
•
Suchen Sie den Raum, aus dem Sie einen Kanal löschen möchten.
•
Öffnen Sie die Ansicht auf die in diesem Raum befindlichen Kanäle durch Anklicken des
„+" Symbol vor dem Raumnamen.
•
Suchen Sie den Kanal, den Sie löschen möchten, in der Liste und Klicken Sie „Löschen"
in der zum Kanal gehörenden Zeile, um den Kanal endgültig aus dem Raum zu
entfernen.
Neuen Raum anlegen
•
Klicken Sie „Bearbeiten" in der Fußzeile, um Zugriff auf das Modul zum Anlegen neuer
Räume zu erhalten. è „24.14 Raumparameter bearbeiten" auf Seite 156
Raumnamen ändern
•
Klicken Sie „Bearbeiten" in der Fußzeile, um Zugriff auf das Modul zum Bearbeiten der
Raumparameter zu erhalten. è „24.14 Raumparameter bearbeiten" auf Seite 156
24.4 Gewerke
Die Konfiguration eines Gewerkes mit den darin vorhandenen Kanälen erfolgt in diesem
Fenster.
Die Liste mit den Gewerken und den darin verfügbaren Kanälen ist in einer Baumstruktur
aufgebaut. Klicken auf die „+" oder „-" Symbole, um die Baumstruktur zu öffnen bzw.
zu schließen. Klicken Sie auf das „+" Symbol vor einem Gewerk, um die zum Gewerk
zugeordneten Kanäle angezeigt zu bekommen.
Folgende Spalten sind in angegebener Reihenfolge vorhanden:
1. Gewerk
2. Name
3. Typenbezeichnung
4. Bild
5. Bezeichnung
6. Seriennummer
7. Interface / Kategorie
8. Übertragungsmodus
9. Raum
10. Aktion
11. Verknüpfungen
Alle oben genannten Einträge sind unter „24.1 Geräte Posteingang" auf Seite 122
beschrieben.
Aktion
In dieser Spalte ist in der Raumzeile der Button „Kanal hinzufügen" vorhanden, mit dem
Gewerk ein Kanal hinzugefügt werden kann.
In dieser Spalte ist in der Kanalzeile der Button „Löschen" vorhanden, mit dem der zugehörige
Kanal aus dem Gewerk entfernt wird.
131
