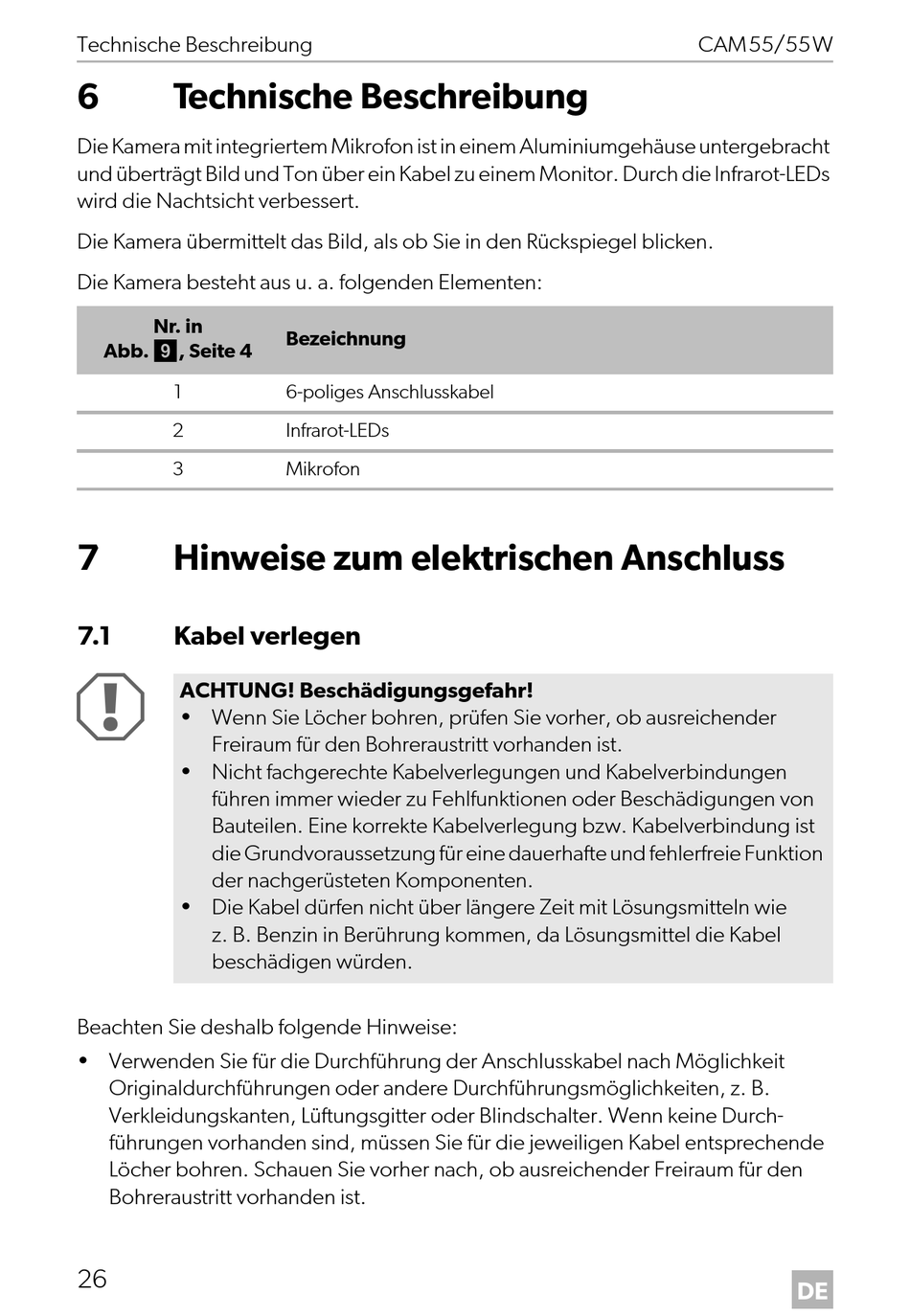

Technische Beschreibung

6 Technische Beschreibung
Die Kamera mit integriertem Mikrofon ist in einem Aluminiumgehäuse untergebracht
und überträgt Bild und Ton über ein Kabel zu einem Monitor. Durch die Infrarot-LEDs
wird die Nachtsicht verbessert.
Die Kamera übermittelt das Bild, als ob Sie in den Rückspiegel blicken.
Die Kamera besteht aus u. a. folgenden Elementen:
Nr. in
Abb. 9, Seite 4
1
2
3
7

Hinweise zum elektrischen Anschluss

7.1

Kabel verlegen

A
ACHTUNG! Beschädigungsgefahr!
• Wenn Sie Löcher bohren, prüfen Sie vorher, ob ausreichender
Freiraum für den Bohreraustritt vorhanden ist.
• Nicht fachgerechte Kabelverlegungen und Kabelverbindungen
führen immer wieder zu Fehlfunktionen oder Beschädigungen von
Bauteilen. Eine korrekte Kabelverlegung bzw. Kabelverbindung ist
die Grundvoraussetzung für eine dauerhafte und fehlerfreie Funktion
der nachgerüsteten Komponenten.
• Die Kabel dürfen nicht über längere Zeit mit Lösungsmitteln wie
z. B. Benzin in Berührung kommen, da Lösungsmittel die Kabel
beschädigen würden.
Beachten Sie deshalb folgende Hinweise:
• Verwenden Sie für die Durchführung der Anschlusskabel nach Möglichkeit
Originaldurchführungen oder andere Durchführungsmöglichkeiten, z. B.
Verkleidungskanten, Lüftungsgitter oder Blindschalter. Wenn keine Durch-
führungen vorhanden sind, müssen Sie für die jeweiligen Kabel entsprechende
Löcher bohren. Schauen Sie vorher nach, ob ausreichender Freiraum für den
Bohreraustritt vorhanden ist.
26
Bezeichnung
6-poliges Anschlusskabel
Infrarot-LEDs
Mikrofon
CAM55/55W
