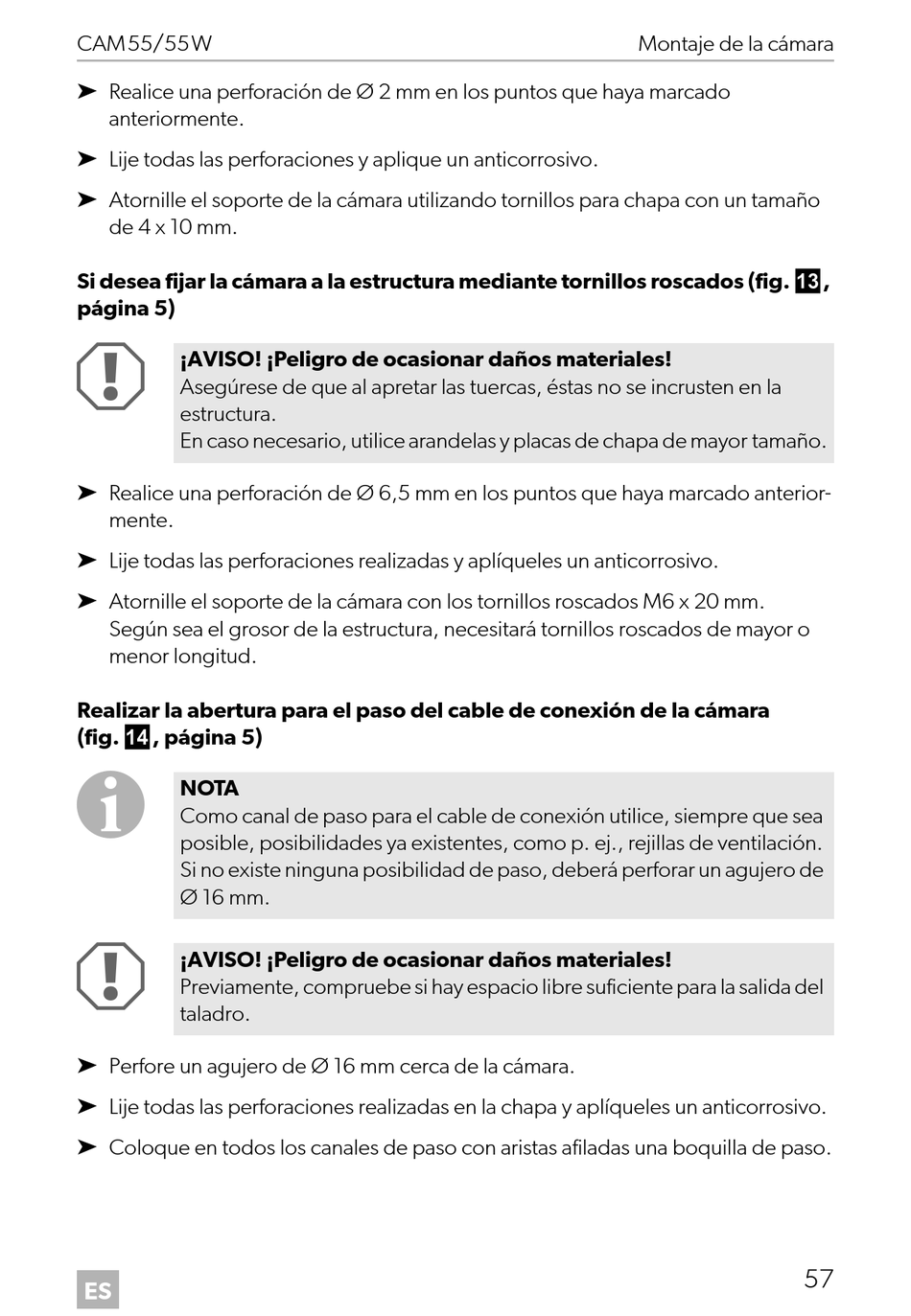

CAM55/55W
➤ Realice una perforación de Ø 2 mm en los puntos que haya marcado
anteriormente.
➤ Lije todas las perforaciones y aplique un anticorrosivo.
➤ Atornille el soporte de la cámara utilizando tornillos para chapa con un tamaño
de 4 x 10 mm.
Si desea fijar la cámara a la estructura mediante tornillos roscados (fig. c,
página 5)
A
¡AVISO! ¡Peligro de ocasionar daños materiales!
Asegúrese de que al apretar las tuercas, éstas no se incrusten en la
estructura.
En caso necesario, utilice arandelas y placas de chapa de mayor tamaño.
➤ Realice una perforación de Ø 6,5 mm en los puntos que haya marcado anterior-
mente.
➤ Lije todas las perforaciones realizadas y aplíqueles un anticorrosivo.
➤ Atornille el soporte de la cámara con los tornillos roscados M6 x 20 mm.
Según sea el grosor de la estructura, necesitará tornillos roscados de mayor o
menor longitud.
Realizar la abertura para el paso del cable de conexión de la cámara
(fig. d, página 5)
I
NOTA
Como canal de paso para el cable de conexión utilice, siempre que sea
posible, posibilidades ya existentes, como p. ej., rejillas de ventilación.
Si no existe ninguna posibilidad de paso, deberá perforar un agujero de
Ø 16 mm.
A
¡AVISO! ¡Peligro de ocasionar daños materiales!
Previamente, compruebe si hay espacio libre suficiente para la salida del
taladro.
➤ Perfore un agujero de Ø 16 mm cerca de la cámara.
➤ Lije todas las perforaciones realizadas en la chapa y aplíqueles un anticorrosivo.
➤ Coloque en todos los canales de paso con aristas afiladas una boquilla de paso.
ES
Montaje de la cámara
57
