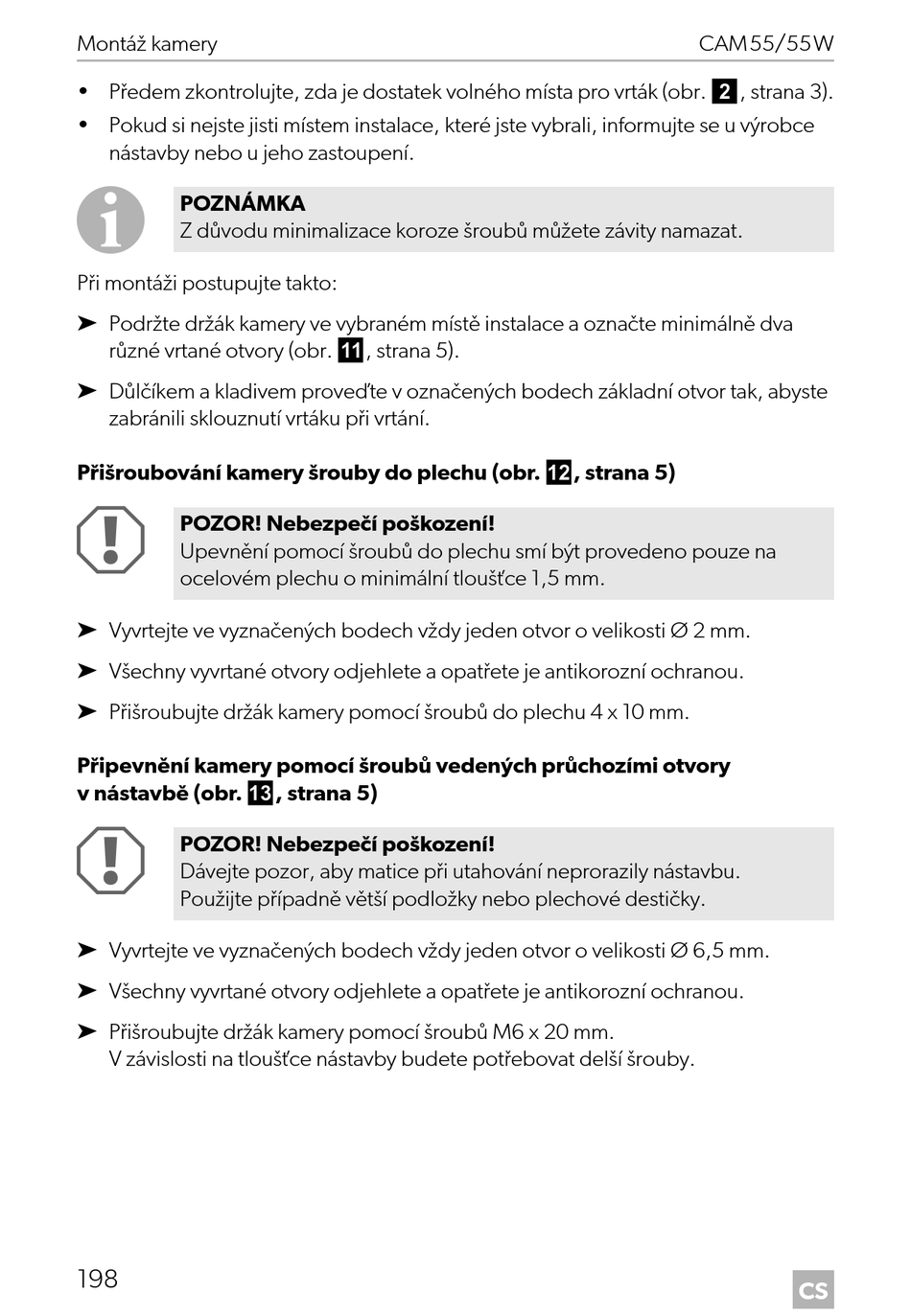

Montáž kamery
• Předem zkontrolujte, zda je dostatek volného místa pro vrták (obr. 2, strana 3).
• Pokud si nejste jisti místem instalace, které jste vybrali, informujte se u výrobce
nástavby nebo u jeho zastoupení.
I
POZNÁMKA
Z důvodu minimalizace koroze šroubů můžete závity namazat.
Při montáži postupujte takto:
➤ Podržte držák kamery ve vybraném místě instalace a označte minimálně dva
různé vrtané otvory (obr. a, strana 5).
➤ Důlčíkem a kladivem proveďte v označených bodech základní otvor tak, abyste
zabránili sklouznutí vrtáku při vrtání.
Přišroubování kamery šrouby do plechu (obr. b, strana 5)
A
POZOR! Nebezpečí poškození!
Upevnění pomocí šroubů do plechu smí být provedeno pouze na
ocelovém plechu o minimální tloušťce 1,5 mm.
➤ Vyvrtejte ve vyznačených bodech vždy jeden otvor o velikosti Ø 2 mm.
➤ Všechny vyvrtané otvory odjehlete a opatřete je antikorozní ochranou.
➤ Přišroubujte držák kamery pomocí šroubů do plechu 4 x 10 mm.
Připevnění kamery pomocí šroubů vedených průchozími otvory
v nástavbě (obr. c, strana 5)
A
POZOR! Nebezpečí poškození!
Dávejte pozor, aby matice při utahování neprorazily nástavbu.
Použijte případně větší podložky nebo plechové destičky.
➤ Vyvrtejte ve vyznačených bodech vždy jeden otvor o velikosti Ø 6,5 mm.
➤ Všechny vyvrtané otvory odjehlete a opatřete je antikorozní ochranou.
➤ Přišroubujte držák kamery pomocí šroubů M6 x 20 mm.
V závislosti na tloušťce nástavby budete potřebovat delší šrouby.
