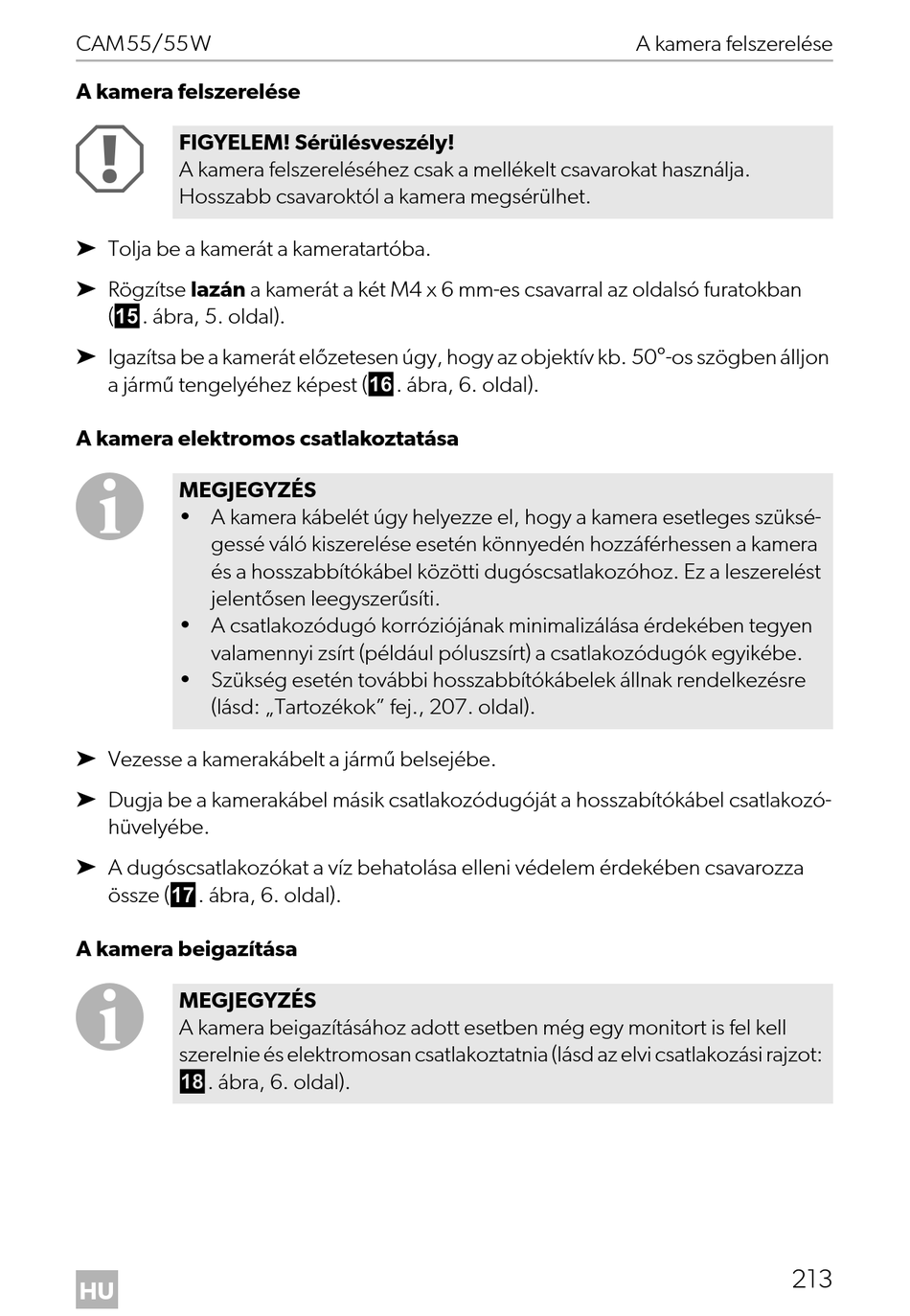

CAM55/55W
A kamera felszerelése
A
FIGYELEM! Sérülésveszély!
A kamera felszereléséhez csak a mellékelt csavarokat használja.
Hosszabb csavaroktól a kamera megsérülhet.
➤ Tolja be a kamerát a kameratartóba.
➤ Rögzítse lazán a kamerát a két M4 x 6 mm-es csavarral az oldalsó furatokban
(e. ábra, 5. oldal).
➤ Igazítsa be a kamerát előzetesen úgy, hogy az objektív kb. 50°-os szögben álljon
a jármű tengelyéhez képest (f. ábra, 6. oldal).
A kamera elektromos csatlakoztatása
I
MEGJEGYZÉS
• A kamera kábelét úgy helyezze el, hogy a kamera esetleges szüksé-
gessé váló kiszerelése esetén könnyedén hozzáférhessen a kamera
és a hosszabbítókábel közötti dugóscsatlakozóhoz. Ez a leszerelést
jelentősen leegyszerűsíti.
• A csatlakozódugó korróziójának minimalizálása érdekében tegyen
valamennyi zsírt (például póluszsírt) a csatlakozódugók egyikébe.
• Szükség esetén további hosszabbítókábelek állnak rendelkezésre
(lásd: „Tartozékok" fej., 207. oldal).
➤ Vezesse a kamerakábelt a jármű belsejébe.
➤ Dugja be a kamerakábel másik csatlakozódugóját a hosszabítókábel csatlakozó-
hüvelyébe.
➤ A dugóscsatlakozókat a víz behatolása elleni védelem érdekében csavarozza
össze (g. ábra, 6. oldal).
A kamera beigazítása
I
MEGJEGYZÉS
A kamera beigazításához adott esetben még egy monitort is fel kell
szerelnie és elektromosan csatlakoztatnia (lásd az elvi csatlakozási rajzot:
h. ábra, 6. oldal).
HU
A kamera felszerelése
213
