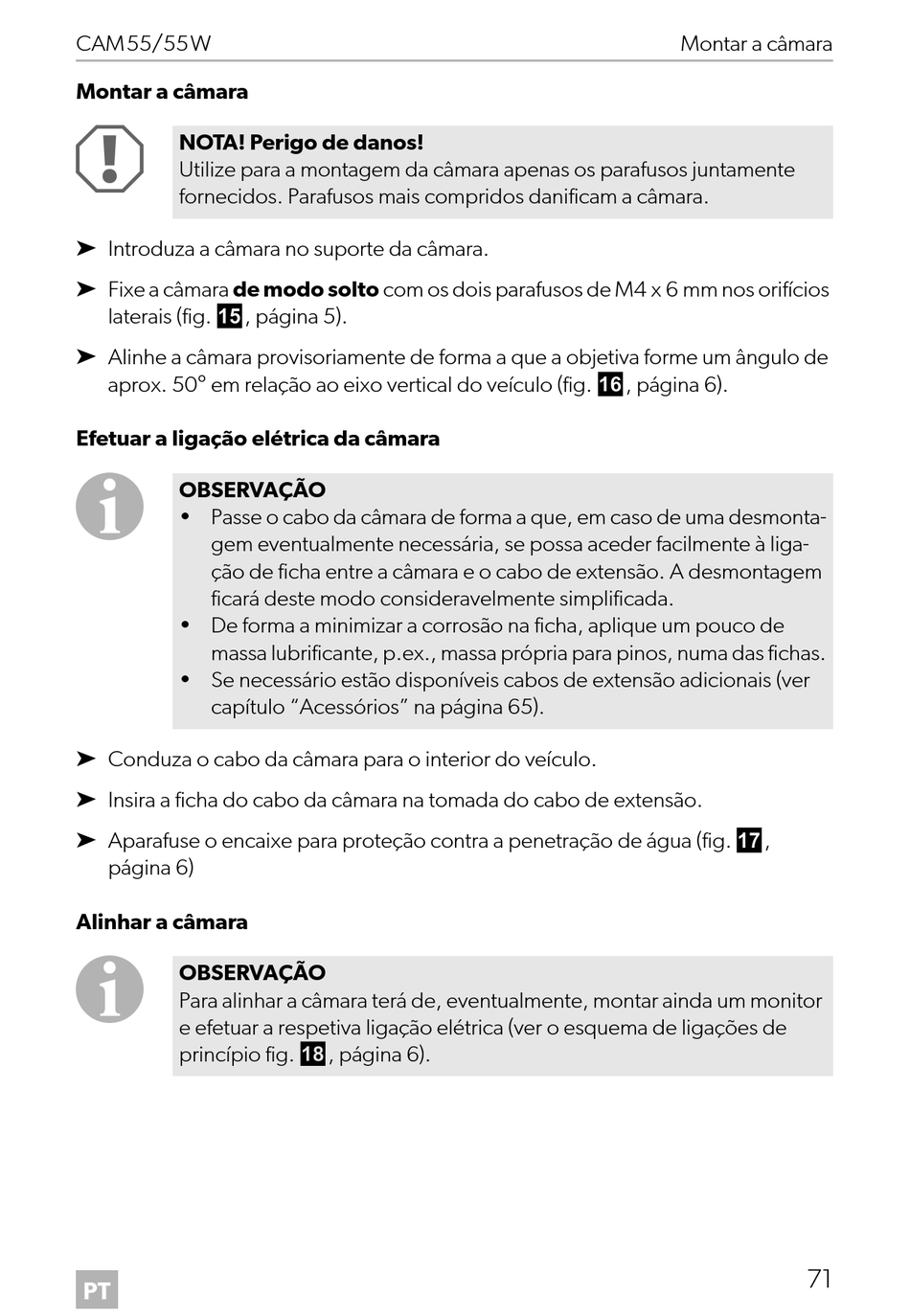

CAM55/55W
Montar a câmara
A
NOTA! Perigo de danos!
Utilize para a montagem da câmara apenas os parafusos juntamente
fornecidos. Parafusos mais compridos danificam a câmara.
➤ Introduza a câmara no suporte da câmara.
➤ Fixe a câmara de modo solto com os dois parafusos de M4 x 6 mm nos orifícios
laterais (fig. e, página 5).
➤ Alinhe a câmara provisoriamente de forma a que a objetiva forme um ângulo de
aprox. 50° em relação ao eixo vertical do veículo (fig. f, página 6).
Efetuar a ligação elétrica da câmara
I
OBSERVAÇÃO
• Passe o cabo da câmara de forma a que, em caso de uma desmonta-
gem eventualmente necessária, se possa aceder facilmente à liga-
ção de ficha entre a câmara e o cabo de extensão. A desmontagem
ficará deste modo consideravelmente simplificada.
• De forma a minimizar a corrosão na ficha, aplique um pouco de
massa lubrificante, p.ex., massa própria para pinos, numa das fichas.
• Se necessário estão disponíveis cabos de extensão adicionais (ver
capítulo "Acessórios" na página 65).
➤ Conduza o cabo da câmara para o interior do veículo.
➤ Insira a ficha do cabo da câmara na tomada do cabo de extensão.
➤ Aparafuse o encaixe para proteção contra a penetração de água (fig. g,
página 6)
Alinhar a câmara
I
OBSERVAÇÃO
Para alinhar a câmara terá de, eventualmente, montar ainda um monitor
e efetuar a respetiva ligação elétrica (ver o esquema de ligações de
princípio fig. h, página 6).
PT
Montar a câmara
71
