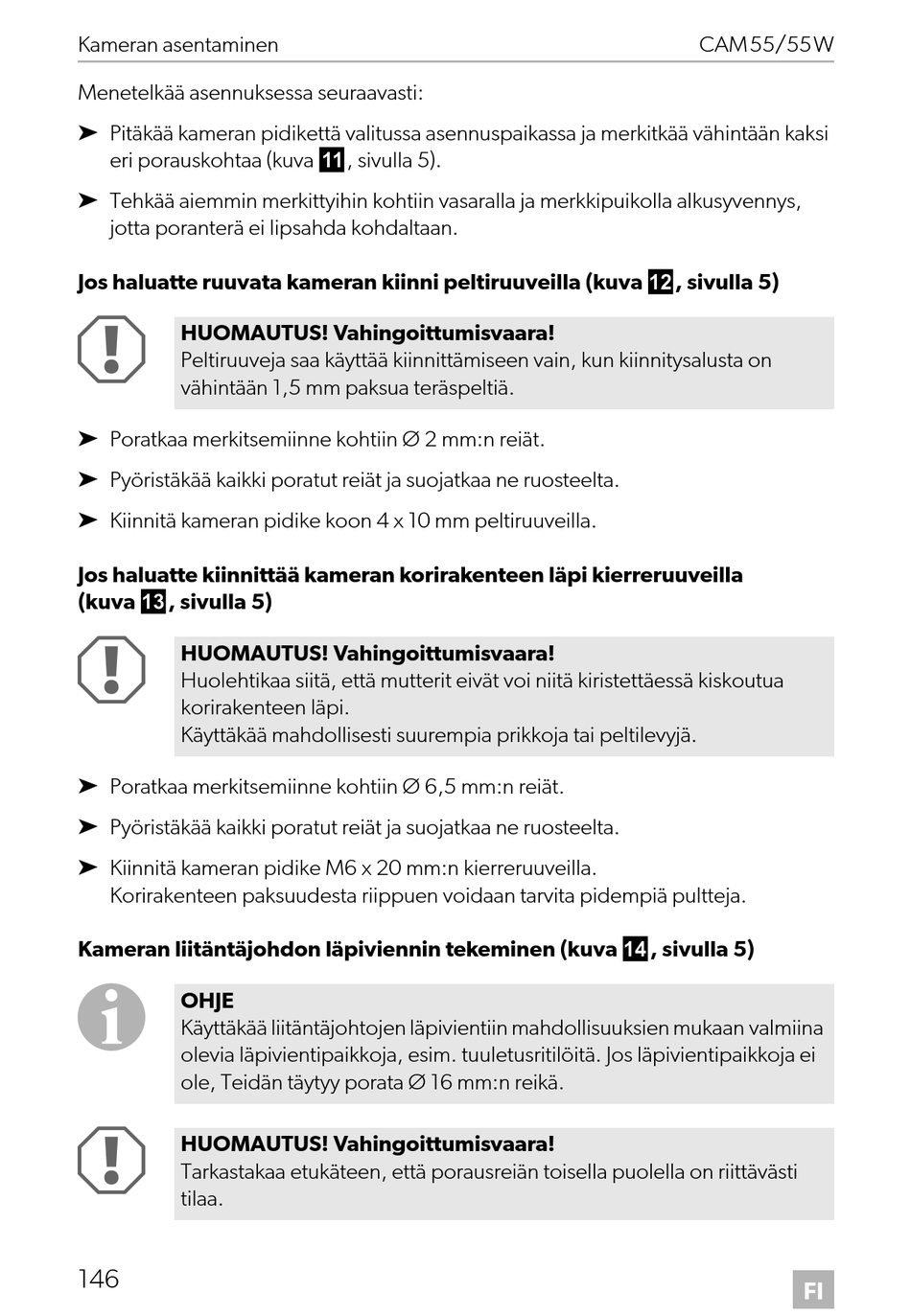

Kameran asentaminen
Menetelkää asennuksessa seuraavasti:
➤ Pitäkää kameran pidikettä valitussa asennuspaikassa ja merkitkää vähintään kaksi
eri porauskohtaa (kuva a, sivulla 5).
➤ Tehkää aiemmin merkittyihin kohtiin vasaralla ja merkkipuikolla alkusyvennys,
jotta poranterä ei lipsahda kohdaltaan.
Jos haluatte ruuvata kameran kiinni peltiruuveilla (kuva b, sivulla 5)
A
HUOMAUTUS! Vahingoittumisvaara!
Peltiruuveja saa käyttää kiinnittämiseen vain, kun kiinnitysalusta on
vähintään 1,5 mm paksua teräspeltiä.
➤ Poratkaa merkitsemiinne kohtiin Ø 2 mm:n reiät.
➤ Pyöristäkää kaikki poratut reiät ja suojatkaa ne ruosteelta.
➤ Kiinnitä kameran pidike koon 4 x 10 mm peltiruuveilla.
Jos haluatte kiinnittää kameran korirakenteen läpi kierreruuveilla
(kuva c, sivulla 5)
A
HUOMAUTUS! Vahingoittumisvaara!
Huolehtikaa siitä, että mutterit eivät voi niitä kiristettäessä kiskoutua
korirakenteen läpi.
Käyttäkää mahdollisesti suurempia prikkoja tai peltilevyjä.
➤ Poratkaa merkitsemiinne kohtiin Ø 6,5 mm:n reiät.
➤ Pyöristäkää kaikki poratut reiät ja suojatkaa ne ruosteelta.
➤ Kiinnitä kameran pidike M6 x 20 mm:n kierreruuveilla.
Korirakenteen paksuudesta riippuen voidaan tarvita pidempiä pultteja.
Kameran liitäntäjohdon läpiviennin tekeminen (kuva d, sivulla 5)
I
OHJE
Käyttäkää liitäntäjohtojen läpivientiin mahdollisuuksien mukaan valmiina
olevia läpivientipaikkoja, esim. tuuletusritilöitä. Jos läpivientipaikkoja ei
ole, Teidän täytyy porata Ø 16 mm:n reikä.
A
HUOMAUTUS! Vahingoittumisvaara!
Tarkastakaa etukäteen, että porausreiän toisella puolella on riittävästi
tilaa.
