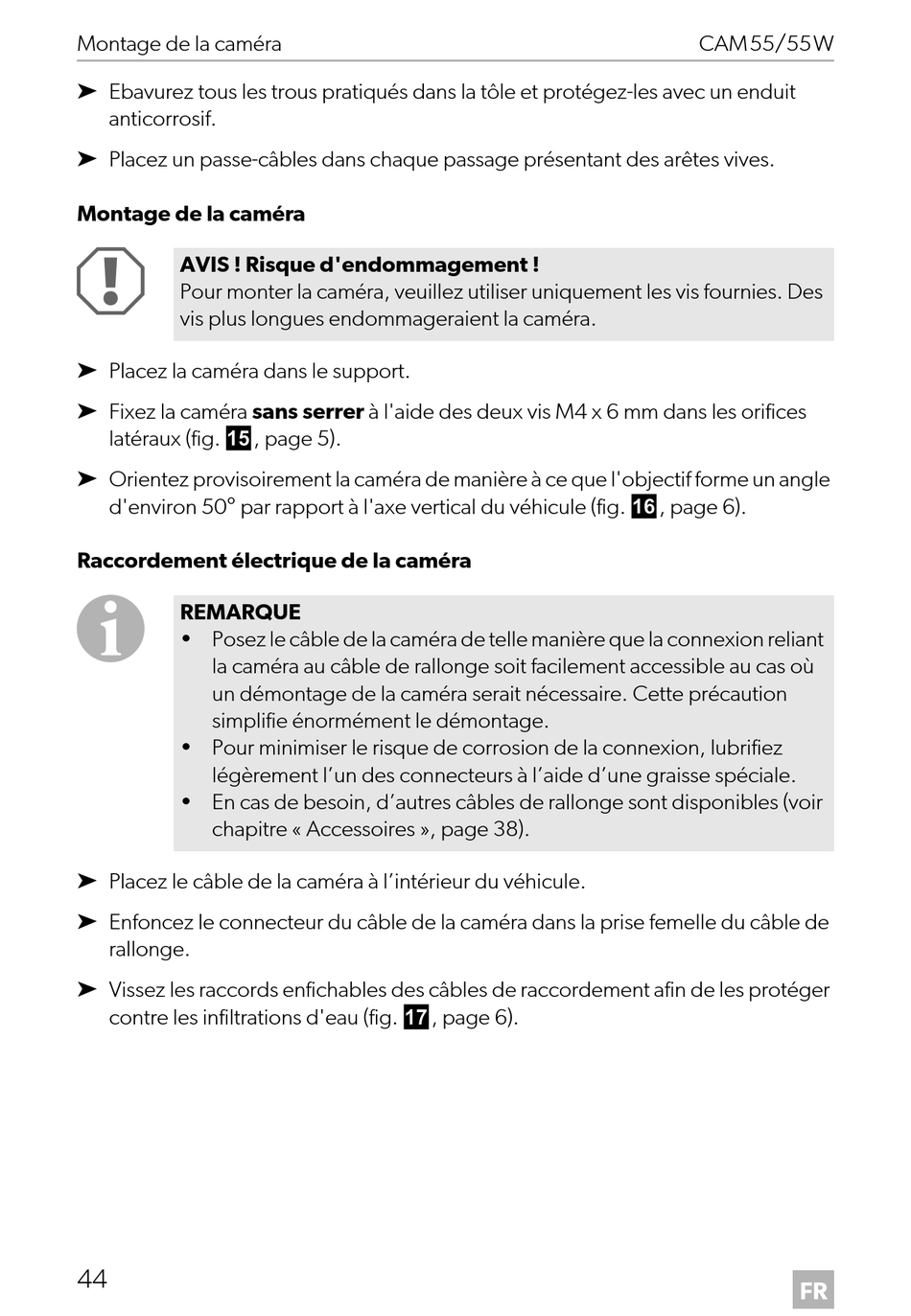

Montage de la caméra
➤ Ebavurez tous les trous pratiqués dans la tôle et protégez-les avec un enduit
anticorrosif.
➤ Placez un passe-câbles dans chaque passage présentant des arêtes vives.
Montage de la caméra
A
AVIS ! Risque d'endommagement !
Pour monter la caméra, veuillez utiliser uniquement les vis fournies. Des
vis plus longues endommageraient la caméra.
➤ Placez la caméra dans le support.
➤ Fixez la caméra sans serrer à l'aide des deux vis M4 x 6 mm dans les orifices
latéraux (fig. e, page 5).
➤ Orientez provisoirement la caméra de manière à ce que l'objectif forme un angle
d'environ 50° par rapport à l'axe vertical du véhicule (fig. f, page 6).
Raccordement électrique de la caméra
I
REMARQUE
• Posez le câble de la caméra de telle manière que la connexion reliant
la caméra au câble de rallonge soit facilement accessible au cas où
un démontage de la caméra serait nécessaire. Cette précaution
simplifie énormément le démontage.
• Pour minimiser le risque de corrosion de la connexion, lubrifiez
légèrement l'un des connecteurs à l'aide d'une graisse spéciale.
• En cas de besoin, d'autres câbles de rallonge sont disponibles (voir
chapitre « Accessoires », page 38).
➤ Placez le câble de la caméra à l'intérieur du véhicule.
➤ Enfoncez le connecteur du câble de la caméra dans la prise femelle du câble de
rallonge.
➤ Vissez les raccords enfichables des câbles de raccordement afin de les protéger
contre les infiltrations d'eau (fig. g, page 6).
44
CAM55/55W
FR
