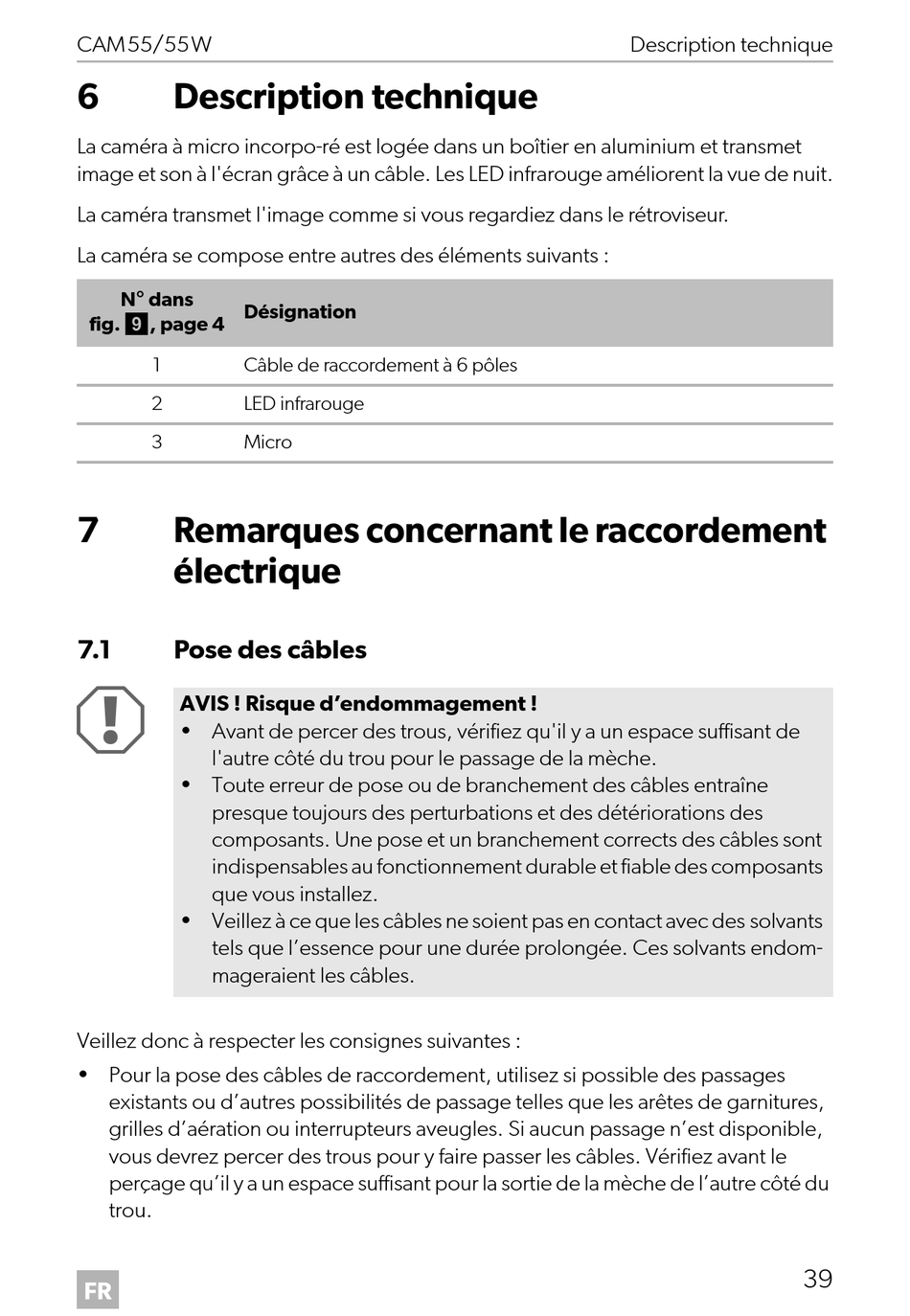

CAM55/55W
6

Description technique

La caméra à micro incorpo-ré est logée dans un boîtier en aluminium et transmet
image et son à l'écran grâce à un câble. Les LED infrarouge améliorent la vue de nuit.
La caméra transmet l'image comme si vous regardiez dans le rétroviseur.
La caméra se compose entre autres des éléments suivants :
N° dans
Désignation
fig. 9, page 4
1 Câble de raccordement à 6 pôles
2 LED infrarouge
3 Micro
7 Remarques concernant le raccordement
électrique
7.1 Pose des câbles
A
AVIS ! Risque d'endommagement !
• Avant de percer des trous, vérifiez qu'il y a un espace suffisant de
l'autre côté du trou pour le passage de la mèche.
• Toute erreur de pose ou de branchement des câbles entraîne
presque toujours des perturbations et des détériorations des
composants. Une pose et un branchement corrects des câbles sont
indispensables au fonctionnement durable et fiable des composants
que vous installez.
• Veillez à ce que les câbles ne soient pas en contact avec des solvants
tels que l'essence pour une durée prolongée. Ces solvants endom-
mageraient les câbles.
Veillez donc à respecter les consignes suivantes :
• Pour la pose des câbles de raccordement, utilisez si possible des passages
existants ou d'autres possibilités de passage telles que les arêtes de garnitures,
grilles d'aération ou interrupteurs aveugles. Si aucun passage n'est disponible,
vous devrez percer des trous pour y faire passer les câbles. Vérifiez avant le
perçage qu'il y a un espace suffisant pour la sortie de la mèche de l'autre côté du
trou.
FR
Description technique
39
