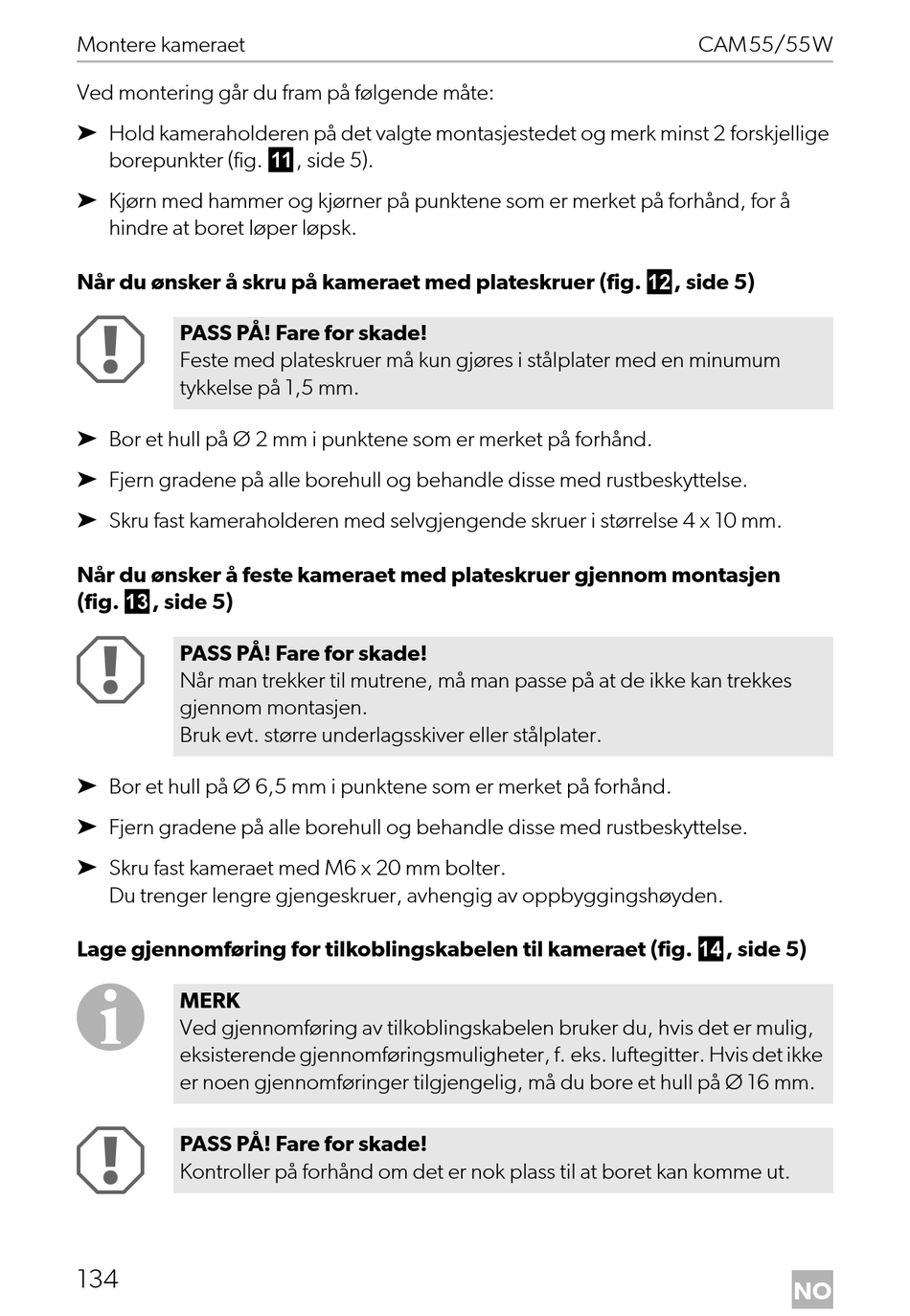

Dometic PERFECTVIEW CAM55W Montage- Und Bedienungsanleitung Seite 134

Montere kameraet
Ved montering går du fram på følgende måte:
➤ Hold kameraholderen på det valgte montasjestedet og merk minst 2 forskjellige
borepunkter (fig. a, side 5).
➤ Kjørn med hammer og kjørner på punktene som er merket på forhånd, for å
hindre at boret løper løpsk.
Når du ønsker å skru på kameraet med plateskruer (fig. b, side 5)
A
PASS PÅ! Fare for skade!
Feste med plateskruer må kun gjøres i stålplater med en minumum
tykkelse på 1,5 mm.
➤ Bor et hull på Ø 2 mm i punktene som er merket på forhånd.
➤ Fjern gradene på alle borehull og behandle disse med rustbeskyttelse.
➤ Skru fast kameraholderen med selvgjengende skruer i størrelse 4 x 10 mm.
Når du ønsker å feste kameraet med plateskruer gjennom montasjen
(fig. c, side 5)
A
PASS PÅ! Fare for skade!
Når man trekker til mutrene, må man passe på at de ikke kan trekkes
gjennom montasjen.
Bruk evt. større underlagsskiver eller stålplater.
➤ Bor et hull på Ø 6,5 mm i punktene som er merket på forhånd.
➤ Fjern gradene på alle borehull og behandle disse med rustbeskyttelse.
➤ Skru fast kameraet med M6 x 20 mm bolter.
Du trenger lengre gjengeskruer, avhengig av oppbyggingshøyden.
Lage gjennomføring for tilkoblingskabelen til kameraet (fig. d, side 5)
I
MERK
Ved gjennomføring av tilkoblingskabelen bruker du, hvis det er mulig,
eksisterende gjennomføringsmuligheter, f. eks. luftegitter. Hvis det ikke
er noen gjennomføringer tilgjengelig, må du bore et hull på Ø 16 mm.
A
PASS PÅ! Fare for skade!
Kontroller på forhånd om det er nok plass til at boret kan komme ut.
