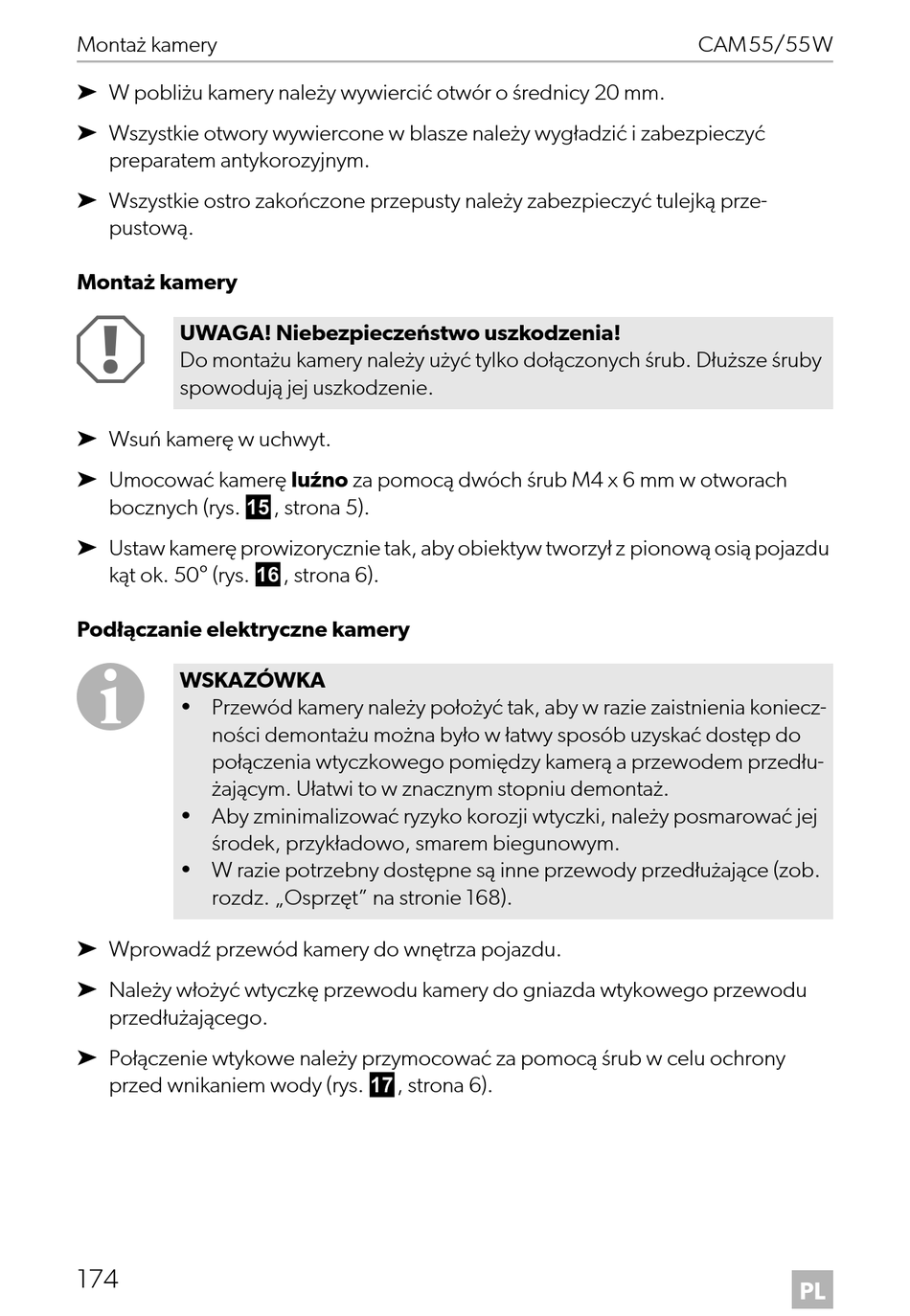

Montaż kamery
➤ W pobliżu kamery należy wywiercić otwór o średnicy 20 mm.
➤ Wszystkie otwory wywiercone w blasze należy wygładzić i zabezpieczyć
preparatem antykorozyjnym.
➤ Wszystkie ostro zakończone przepusty należy zabezpieczyć tulejką prze-
pustową.
Montaż kamery
A
UWAGA! Niebezpieczeństwo uszkodzenia!
Do montażu kamery należy użyć tylko dołączonych śrub. Dłuższe śruby
spowodują jej uszkodzenie.
➤ Wsuń kamerę w uchwyt.
➤ Umocować kamerę luźno za pomocą dwóch śrub M4 x 6 mm w otworach
bocznych (rys. e, strona 5).
➤ Ustaw kamerę prowizorycznie tak, aby obiektyw tworzył z pionową osią pojazdu
kąt ok. 50° (rys. f, strona 6).
Podłączanie elektryczne kamery
I
WSKAZÓWKA
• Przewód kamery należy położyć tak, aby w razie zaistnienia koniecz-
ności demontażu można było w łatwy sposób uzyskać dostęp do
połączenia wtyczkowego pomiędzy kamerą a przewodem przedłu-
żającym. Ułatwi to w znacznym stopniu demontaż.
• Aby zminimalizować ryzyko korozji wtyczki, należy posmarować jej
środek, przykładowo, smarem biegunowym.
• W razie potrzebny dostępne są inne przewody przedłużające (zob.
rozdz. „Osprzęt" na stronie 168).
➤ Wprowadź przewód kamery do wnętrza pojazdu.
➤ Należy włożyć wtyczkę przewodu kamery do gniazda wtykowego przewodu
przedłużającego.
➤ Połączenie wtykowe należy przymocować za pomocą śrub w celu ochrony
przed wnikaniem wody (rys. g, strona 6).
