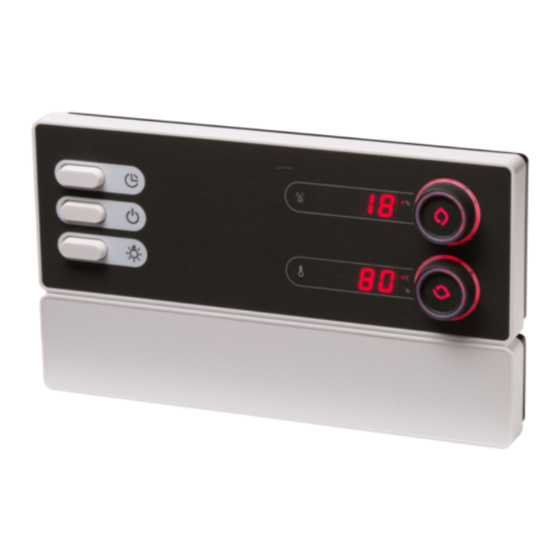

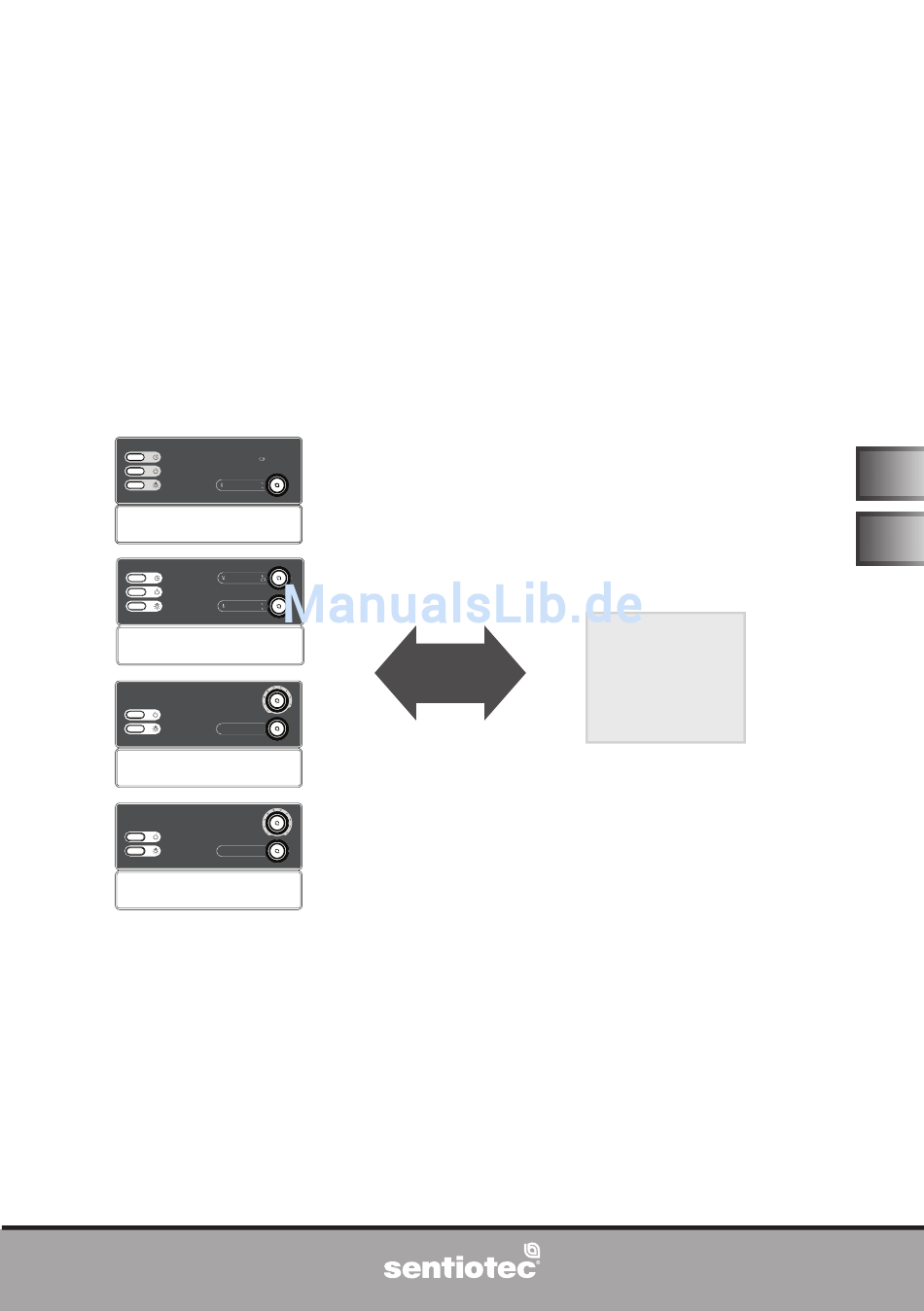

- Seite 1 RS485-Anbindung Professional-Serie Schnittstellen- Dokumentation Deutsch RS485 Gerät Gültig für alle Saunasteuerungen der Professional-Serie: ● Pro-B2 ● Pro-B3 ● Pro-C2 ● Pro-C3 Ident-Nr. 1-027-269 Version 06/15...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtige Sicherheitshinweise 2. Beschreibung 3. Funktionsumfang 4. Settings 5. Kommandoübersicht 5.1. Allgemeines 5.2. Komandoliste 6. Beispiele 7. Problemlösung 8. Fehlermeldungen WORLD OF WELLNESS... -
Seite 3: Wichtige Sicherheitshinweise
Montageanweisung – nur für Fachpersonal S. 3/12 1. Wichtige Sicherheitshinweise Die RS485-Schnittstelle ermöglicht die Anbindung der Saunsteue- rungen der Professional-Serie (Pro-B2, Pro-B3, Pro-C2, Pro-C3) an ein Haus-Bussystem und somit einen Fernstart des Saunaheizers bzw. des Infrarot-Strahlers. Bei der Umsetzung dieser Anbindung müssen die Vorgaben der EN 60335-1 und der EN 60335-2-53 eingehalten werden. -
Seite 4: Beschreibung
Montageanweisung – nur für Fachpersonal S. 4/12 2. Beschreibung Die RS485-Schnittstelle ermöglicht die Anbindung der Saunsteuerungen der Professional-Serie (Pro-B2, Pro-B3, Pro-C2, Pro-C3) an ein Haus-Bussystem mit RS-485-Anbindung und konfigurierbarem Protokoll. Diese Schnittstellen-Dokumentation stellt ein text-basierendes Kommunika- tionsprotokoll zur Verfügung, mit dessen Hilfe ein Großteil der Funktionen der Professional-Serie ferngesteuert werden können. -
Seite 5: Funktionsumfang
Montageanweisung – nur für Fachpersonal S. 5/12 3. Funktionsumfang Die folgende Aufzählung umfasst alle Abfragen und Einstellungen, die die RS485- Schnittstelle ermöglicht. Der tatsächliche Funktionsumfang hängt von der ver- wendeten Saunasteuerung, von der Art der Geräte, die an der Saunasteuerung angeschlossen sind, und von der Fühlerbetriebsart ab. -
Seite 6: Settings
Montageanweisung – nur für Fachpersonal S. 6/12 4. Settings Baudrate: 57600 Daten-Bits: 8 Stop-Bits: Parity: 5. Kommandoübersicht 5.1. Allgemeines ● Aufbau der Kommandos (CMDs) – Status-Abfragen: get (parameter) Antwort (ACK): (PARAMETER) (ON/OFF) ; – Wert-Abfragen: get (parameter) val Antwort: (PARAMETER) (WERT) (UNIT) ; –... -
Seite 7: Komandoliste
Montageanweisung – nur für Fachpersonal S. 7/12 Kommandos (CMD) 5.2. Komandoliste Funk Beschreibung Para tion Status Wert meter Ver- steam on/off schaltet den Verdampfer ein/aus dampfer steam 0-100 stellt als Soll-Feuchte den gewählten Wert zwischen 0 und 100 % ein steam fragt den Verdampfer-Status (on/off) steam... - Seite 8 Montageanweisung – nur für Fachpersonal S. 8/12 Kommandos (CMD) Funk tion Beschreibung CMD Parameter Status Wert Ofen- temp-heater fragt die vom Ofenfühler Temperatur gemessene Temperatur ab Bank- temp-bench fragt die vom Bankfühler Temperatur gemessene Temperatur ab Ist-Feuchte humidity fragt die vom Feuchtefühler gemessene Feuchte ab Folien-Tem- foil-temp...
- Seite 9 Montageanweisung – nur für Fachpersonal S. 9/12 Kommandos (CMD) Funk tion Beschreibung CMD Parameter Status Wert Nachtro- dryprog b e e n d e t v o r z e i t i g d a s ckenpro- Nachtrockenprogramm gramm dryprog fordert den Status des Nachtrockenprogramms an...
-
Seite 10: Beispiele
Montageanweisung – nur für Fachpersonal S. 10/12 6. Beispiele Finnischen Saunabetrieb einschalten set sauna on SAUNA ON; SollTemperatur einstellen set sauna val 85 SAUNA 85C ; ..set sauna val 300 SAUNA 110C ; Der eingestellet Wert hängt liegt über der maximal einstellbaren Temperatur, darum wird automatisch die maximal einstellbare Temperatur gesetzt. -
Seite 11: Problemlösung
Montageanweisung – nur für Fachpersonal S. 11/12 7. Problemlösung Problem Ursache/Lösung UNKOWN COMMAND wird als Das Kommando (CMD) wird nicht erkannt. Antwort (ACK) zurückgegeben NOT AVAILABLE wird als Ant- Es wurde eine Funktion abgefragt oder eingestellt, wort (ACK) zurückgegeben über die verwendete Saunasteuerung nicht verfügt. Beispiel: Das ACK lautet not available, wenn bei einer Pro-B2 (fi nnische Saunasteuerung) der Status des Zusatzausganges abgefragt wird, weil... -
Seite 12: Fehlermeldungen
Montageanweisung – nur für Fachpersonal S. 12/12 8. Fehlermeldungen Die Saunasteuerung ist mit einer Diagnosesoftware ausgestattet, die beim Einschalten und im Betrieb die Systemzustände überprüft. Sobald die Diagno- sesoftware einen Fehler erkennt, schaltet die Saunasteuerung den Saunaofen ab. Fehler werden an derSaunasteuerung durch einen wiederkehrenden Warnton angezeigt. - Seite 13 RS485 Connection Professional Series INSTRUCTIONS FOR INSTALLATION AND USE English RS485 Device Valid for all sauna control units in the Professional Series: ● Pro-B2 ● Pro-B3 ● Pro-C2 ● Pro-C3 Version 06/15 ID no. 1-027-269...
- Seite 14 Table of Contents 1. Important safety information 2. Description 3. Functional scope 4. Settings 5. Overview of commands 5.1. General information 5.2. Command list 6. Examples 7. Troubleshooting 8. Error messages WORLD OF WELLNESS...
-
Seite 15: Important Safety Information
Installation instructions, only for experts p. 3/12 1. Important safety information The RS485 interface allows sauna control units in the Profes- sional Series (Pro-B2, Pro-B3, Pro-C2, Pro-C3) to be connected to a domestic bus system, which allows the sauna heater and the infrared emitter to be started remotely. -
Seite 16: Description
Installation instructions, only for experts p. 4/12 2. Description The RS485 interface allows sauna control units in the Professional Series (Pro-B2, Pro-B3, Pro-C2, Pro-C3) to be connected to a domestic bus system using an RS-485 connection and a configurable protocol. This interface documentation provides a text-based communication protocol which allows the majority of the Professional Series functions to be controlled remotely. -
Seite 17: Functional Scope
Installation instructions, only for experts p. 5/12 3. Functional scope The following list includes all queries and settings allowed by the RS485 interface. The actual functional scope depends on the sauna control unit used, the type of devices connected to the sauna control unit and the sensor operating mode. (R/W) Value can be set and queried (= read/write) Value can only be queried (= read) Possible settings and queries:... -
Seite 18: Settings
Installation instructions, only for experts p. 6/12 4. Settings Baud rate: 57600 Data bits: Stop bits: Parity: 5. Overview of commands 5.1. General information ● Structure of commands (CMDs) – Status queries: get (parameter) Response (ACK): (PARAMETER) (ON/OFF) ; – Value queries: get (parameter) val Response: (PARAMETER) (VALUE) (UNIT) ;... - Seite 19 Installation instructions, only for experts p. 7/12 Commands (CMD) Func Description Param tion Status Value eter Evapo- steam on/off Switches the evaporator on/off rator steam 0-100 Sets a selected value between 0 and 100% as the preset humidity steam Queries the evaporator status (on/off) steam Queries the preset humidity Light...
- Seite 20 Installation instructions, only for experts p. 8/12 Commands (CMD) Function Description CMD Parameter Status Value Heater tem- temp-heater Queries the temperature meas- perature ured by the heater sensor Bench tem- temp-bench Queries the temperature meas- perature ured by the bench sensor Actual humidity Queries the humidity meas-...
- Seite 21 Installation instructions, only for experts p. 9/12 Commands (CMD) Function Description CMD Parameter Status Value Post-drying dryprog Cancelling the post-drying programme programme dryprog Queries the status of the post-drying program Function confi g Queries the setting of the selection function selection switch and switch software settings info...
-
Seite 22: Examples
Installation instructions, only for experts p. 10/12 6. Examples Switching on Finnish sauna mode set sauna on SAUNA ON; Adjusting the preset temperature set sauna val 85 SAUNA 85C ; ..set sauna val 300 SAUNA 110C ; The preset value is slightly above the maximum temperature that can be set, which results in the maximum temperature being set. -
Seite 23: Troubleshooting
Installation instructions, only for experts p. 11/12 7. Troubleshooting Problem Cause/solution UNKNOWN COMMAND is re- The command (CMD) is not recognized. turned as a response (ACK) NOT AVAILABLE is returned as A function which the sauna control unit does not the response (ACK) feature was queried or set. -
Seite 24: Error Messages
Installation instructions, only for experts p. 12/12 8. Error messages The sauna control unit is equipped with diagnostic software which monitors the system status upon switching on, and during operation. As soon as the diagnostic software identifies an error, the sauna control unit switches the sauna heater off. Errors are indicated on the sauna control unit by a recurring warning tone. - Seite 25 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS...
- Seite 26 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS...
- Seite 27 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS...
- Seite 28 GmbH world of wellness Oberregauer Straße 48 4844 Regau, Austria T +43 (0) 7672/277 20-800 F +43 (0) 7672/277 20-801 E info@sentiotec.com www.sentiotec.com...
