AUSSTATTUNG UND BEDIENELEMENTE
Mit der Funktion Ruderstandübertragung kann der Fahrer auswählen, welcher Ruderstand den Motor steuert.
Durch zweimaliges Drücken der „Nur Gas"-/Stationen-Auswahltaste kann die Motorsteuerung an einen
anderen Ruderstand übertragen werden. Wenn eine Ruderstandübertragung eingeleitet wurde, beginnt die
Steuerung automatisch damit, die Motordrehzahl und Getriebestellung auf die Einstellung des
Fernschalthebels an der neuen Station anzupassen. Die Schaltgriffe auf die gewünschte Drehzahl- und
Getriebestellung einstellen.
HINWEIS: Zur Übertragung eines Ruderstands werden 10 Sekunden anberaumt. Wenn die
Ruderübertragung innerhalb dieses Zeitraums nicht abgeschlossen wurde, wird die Funktion abgebrochen
und es ertönt ein doppelter Piepton. Durch erneutes Drücken der „Nur Gas"-/Stationen-Auswahltaste wird die
Ruderstandübertragung wieder eingeleitet.
1. Den aktiven Fernschalthebel in die Leerlaufstellung bewegen.
2. Den Fernschalthebel des inaktiven Ruderstands in die Leerlaufstellung bewegen.
3. Die „Nur Gas"-/Stationen-Auswahltaste zweimal drücken. Die AKTIV-Leuchte leuchtet auf und zeigt
damit an, dass die Fernschaltung den Motor steuert.

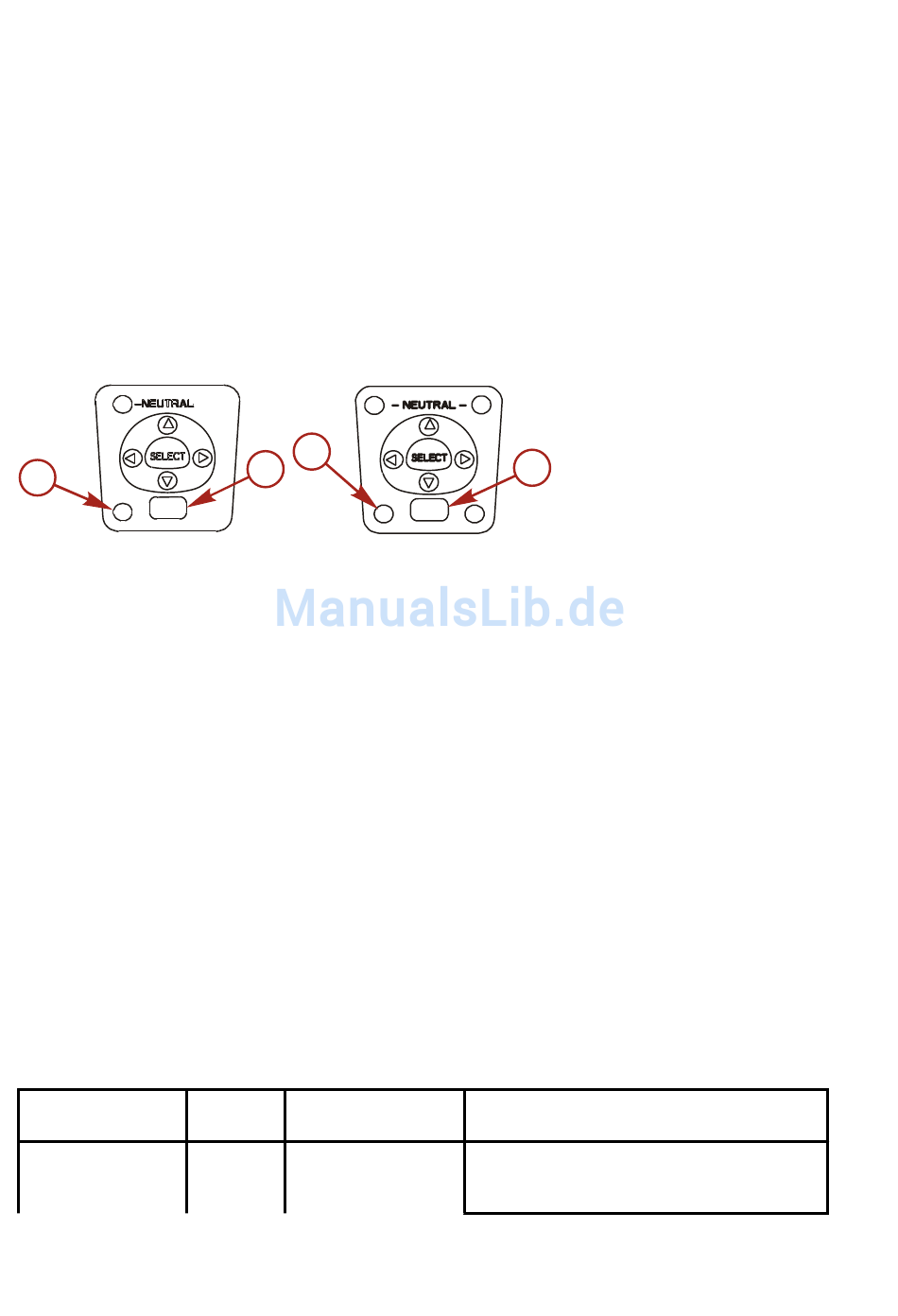

a
ACTIVE
THROTTLE
ONLY
STATION SELECT
a - Aktiv-Leuchte
b - „Nur Gas"-/Stationen-Auswahltaste
4. Die Aktiv-Leuchte erlischt am ursprünglichen Ruderstand.
Synchronisierung der Ruderstände vor einer Ruderstandübertragung
Nach den einmaligen Drücken der „Nur Gas"-/Stationen-Auswahltaste hat der Bootsführer 10 Sekunden Zeit,
um die Einstellungen des Schaltgriffs an der neuen Station an die Griffeinstellungen der alten Station (die
inaktiv wird) anzupassen. Stimmen die Griffeinstellungen nicht überein, beginnt die Neutralleuchte zu blinken.
Die Leuchte blinkt schneller, je mehr die Griffe übereinstimmen. Wenn die Leuchte durchgehend aufleuchtet,
sind die Griffe angepasst und die „Nur Gas"-/Stationen-Auswahltaste kann wieder gedrückt werden, um die
Übertragung abzuschließen. Dies beendet das Übertragungsverfahren und überträgt die Kontrolle an die
neue Station. Wenn die Übertragung nicht innerhalb von 10 Sekunden abgeschlossen ist, wird sie
abgebrochen.
Funktionsmerkmale und Bedienung der Shadow Mode-Fernschaltung
mit CAN-Trackpad
GASREGELUNG UND SCHALTUNG EINES DREIFACHMOTORS
Durch Bewegung der Hebel an der Fernschaltung kann der Bootsführer die Motordrehzahl und
Gangschaltung aller drei Motoren steuern.
Die Gas- und Schaltfunktionen hängen davon ab, welche Motoren laufen. Siehe nachstehende Tabelle.
Backbordseitiger
Motor
Läuft
a
b
ACTIVE
Mittlerer Steuerbordseitiger
Motor Motor
Läuft Läuft
b
SYNC
THROTTLE
ONLY
STAT ION SELECT
22753
Funktion des Schalthebels
Gas und Schaltung des backbordseitigen
Motors = vom backbordseitigen Schalthebel
gesteuert
