3 Störungssuche und -beseitigung
3.2.23 Schlauchverbindung zwischen Gas-/Luft-Düse
und Gasarmatur prüfen
Schlauchverbindung auf festen Sitz und Schlauch auf
Beschädigung und Verstopfung prüfen.
Schlauchverbindungen:
P1 + zu T-Stück-Gasarmatur zu Druckschalter P1
P2 – zu Druckschalter P2
3.2.24 Schlauchanschluss P1/P2 prüfen
Prüfen, ob die Schläuche an P1 und P2 richtig
aufgesteckt sind. Der Schlauch an P2 ist rot.
Schlauchanschlüsse:
P1 +, T-Stück-Gasarmatur, Druckschalter P1
P2 –, Druckschalter P2
Änderungen aufgrund technischer Verbesserungen vorbehalten!
58

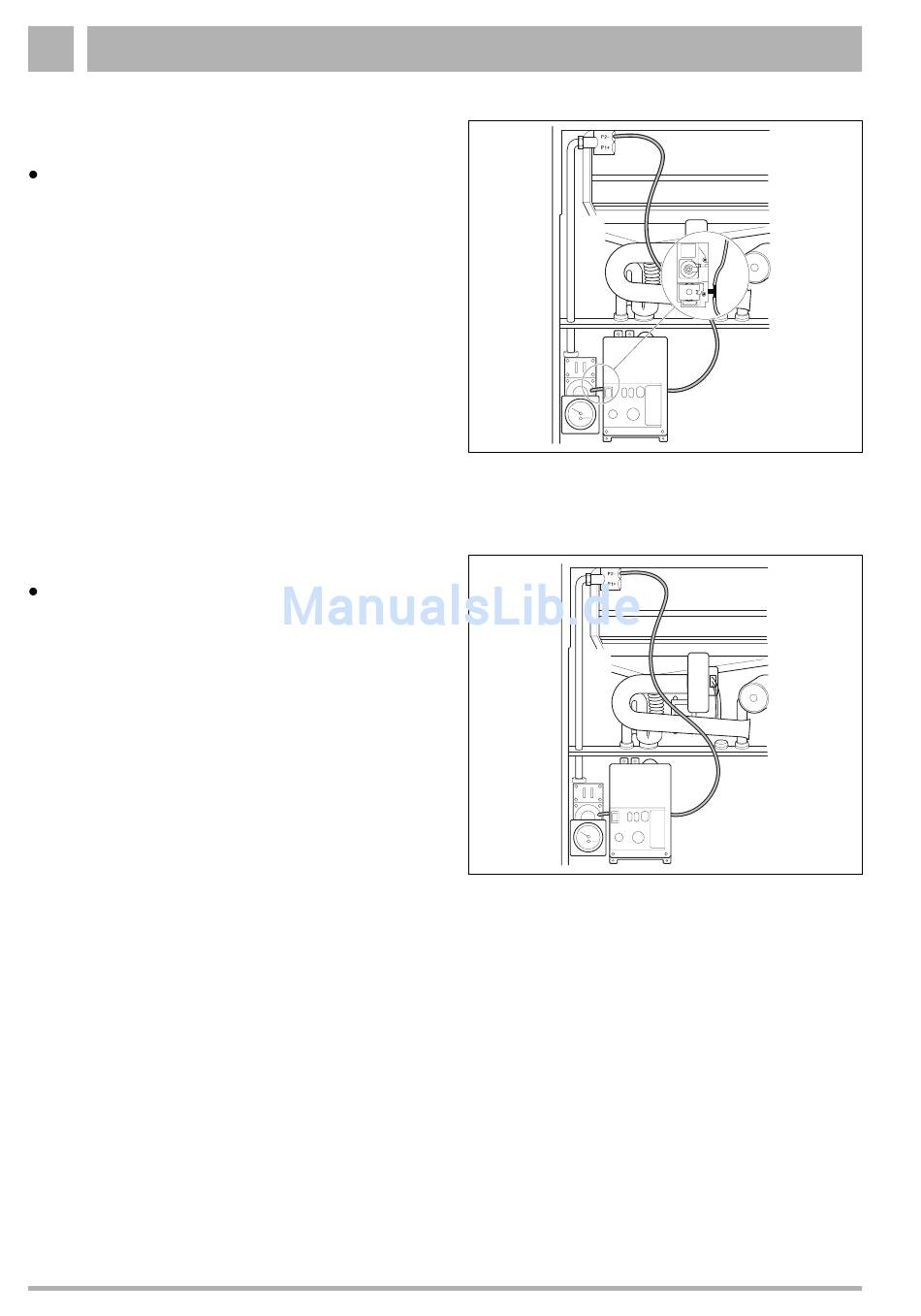

Abb. 32 Schlauchverbindung zwischen Gas-/Luft-Düse und
Gasarmatur prüfen
Abb. 33 Schlauchanschluss P1/P2 prüfen
