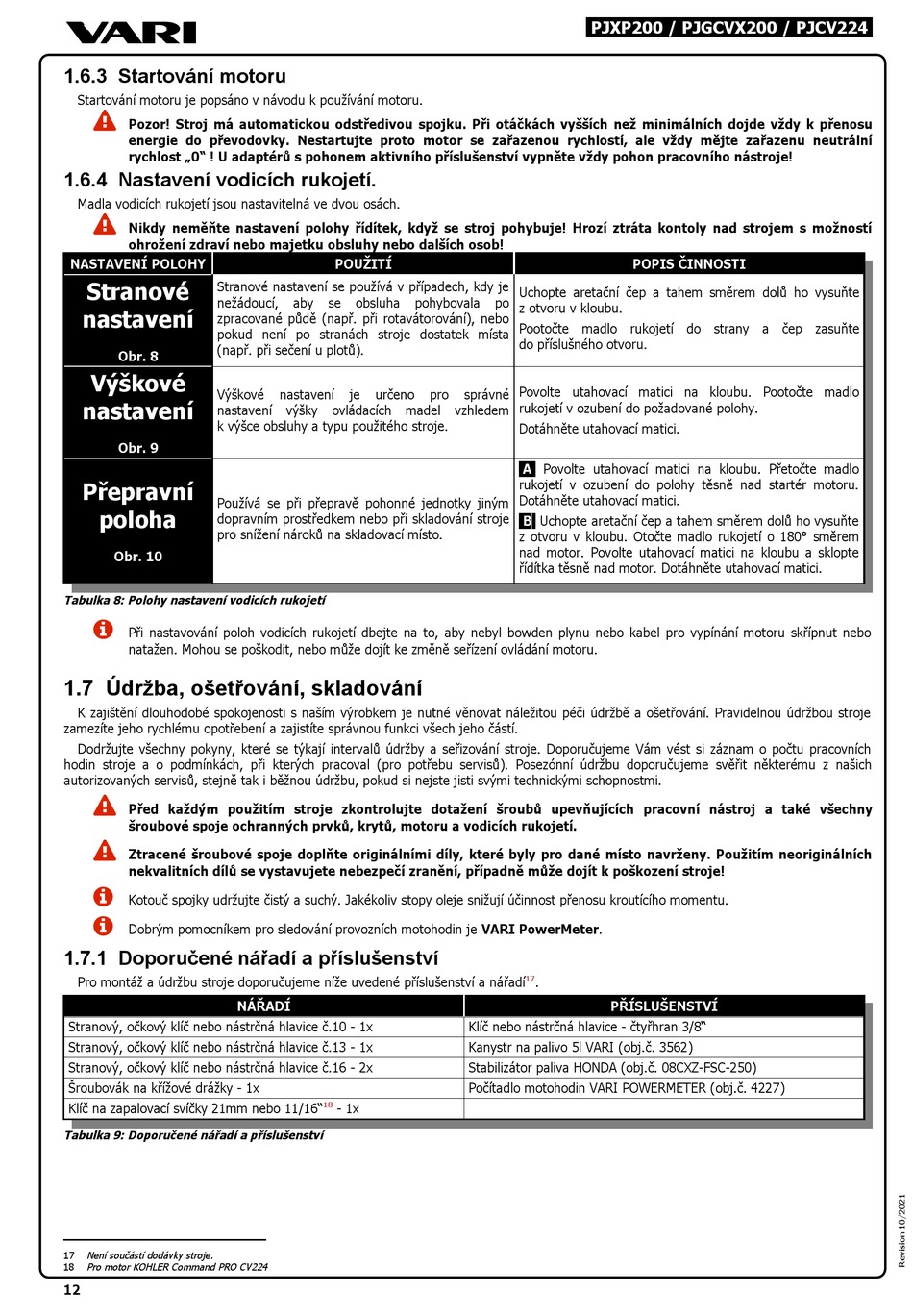

1.6.3 Startování motoru
Startování motoru je popsáno v návodu k používání motoru.

Pozor! Stroj má automatickou odstředivou spojku. Při otáčkách vyšších než minimálních dojde vždy k přenosu
energie do převodovky. Nestartujte proto motor se zařazenou rychlostí, ale vždy mějte zařazenu neutrální
rychlost „0" ! U adaptérů s pohonem aktivního příslušenství vypněte vždy pohon pracovního nástroje!
1.6.4 Nastavení vodicích rukojetí.
Madla vodicích rukojetí jsou nastavitelná ve dvou osách.

Nikdy neměňte nastavení polohy řídítek, když se stroj pohybuje! Hrozí ztráta kontoly nad strojem s možností
ohrožení zdraví nebo majetku obsluhy nebo dalších osob!
NASTAVENÍ POLOHY
Stranové
Stranové nastavení se používá v případech, kdy je
nežádoucí,
nastavení
zpracované půdě (např. při rotavátorování), nebo
pokud není po stranách stroje dostatek místa
(např. při sečení u plotů).
Obr. 8
Výškové
Výškové
nastavení
nastavení
k výšce obsluhy a typu použitého stroje.
Obr. 9
Přepravní
Používá se při přepravě pohonné jednotky jiným
poloha
dopravním prostředkem nebo při skladování stroje
pro snížení nároků na skladovací místo.
Obr. 10
Tabulka 8: Polohy nastavení vodicích rukojetí

Při nastavování poloh vodicích rukojetí dbejte na to, aby nebyl bowden plynu nebo kabel pro vypínání motoru skřípnut nebo
natažen. Mohou se poškodit, nebo může dojít ke změně seřízení ovládání motoru.
1.7 Údržba, ošetřování, skladování
K zajištění dlouhodobé spokojenosti s naším výrobkem je nutné věnovat náležitou péči údržbě a ošetřování. Pravidelnou údržbou stroje
zamezíte jeho rychlému opotřebení a zajistíte správnou funkci všech jeho částí.
Dodržujte všechny pokyny, které se týkají intervalů údržby a seřizování stroje. Doporučujeme Vám vést si záznam o počtu pracovních
hodin stroje a o podmínkách, při kterých pracoval (pro potřebu servisů). Posezónní údržbu doporučujeme svěřit některému z našich
autorizovaných servisů, stejně tak i běžnou údržbu, pokud si nejste jisti svými technickými schopnostmi.

Před každým použitím stroje zkontrolujte dotažení šroubů upevňujících pracovní nástroj a také všechny
šroubové spoje ochranných prvků, krytů, motoru a vodicích rukojetí.

Ztracené šroubové spoje doplňte originálními díly, které byly pro dané místo navrženy. Použitím neoriginálních
nekvalitních dílů se vystavujete nebezpečí zranění, případně může dojít k poškození stroje!

Kotouč spojky udržujte čistý a suchý. Jakékoliv stopy oleje snižují účinnost přenosu kroutícího momentu.

Dobrým pomocníkem pro sledování provozních motohodin je VARI PowerMeter.
1.7.1 Doporučené nářadí a příslušenství
Pro montáž a údržbu stroje doporučujeme níže uvedené příslušenství a nářadí
Stranový, očkový klíč nebo nástrčná hlavice č.10 - 1x
Stranový, očkový klíč nebo nástrčná hlavice č.13 - 1x
Stranový, očkový klíč nebo nástrčná hlavice č.16 - 2x
Šroubovák na křížové drážky - 1x
Klíč na zapalovací svíčky 21mm nebo 11/16"
Tabulka 9: Doporučené nářadí a příslušenství
17 Není součástí dodávky stroje.
18 Pro motor KOHLER Command PRO CV224
12
POUŽITÍ
aby se obsluha
nastavení je určeno
výšky ovládacích madel
NÁŘADÍ
18 - 1x
PJXP200 / PJGCVX200 / PJCV224
Uchopte aretační čep a tahem směrem dolů ho vysuňte
pohybovala po
z otvoru v kloubu.
Pootočte madlo rukojetí do strany a čep zasuňte
do příslušného otvoru.
Povolte utahovací matici na kloubu. Pootočte madlo
pro správné
rukojetí v ozubení do požadované polohy.
vzhledem
Dotáhněte utahovací matici.
A Povolte utahovací matici na kloubu. Přetočte madlo
rukojetí v ozubení do polohy těsně nad startér motoru.
Dotáhněte utahovací matici.
B Uchopte aretační čep a tahem směrem dolů ho vysuňte
z otvoru v kloubu. Otočte madlo rukojetí o 180° směrem
nad motor. Povolte utahovací matici na kloubu a sklopte
řídítka těsně nad motor. Dotáhněte utahovací matici.
17 .
Klíč nebo nástrčná hlavice - čtyřhran 3/8"
Kanystr na palivo 5l VARI (obj.č. 3562)
Stabilizátor paliva HONDA (obj.č. 08CXZ-FSC-250)
Počítadlo motohodin VARI POWERMETER (obj.č. 4227)
POPIS ČINNOSTI
PŘÍSLUŠENSTVÍ
