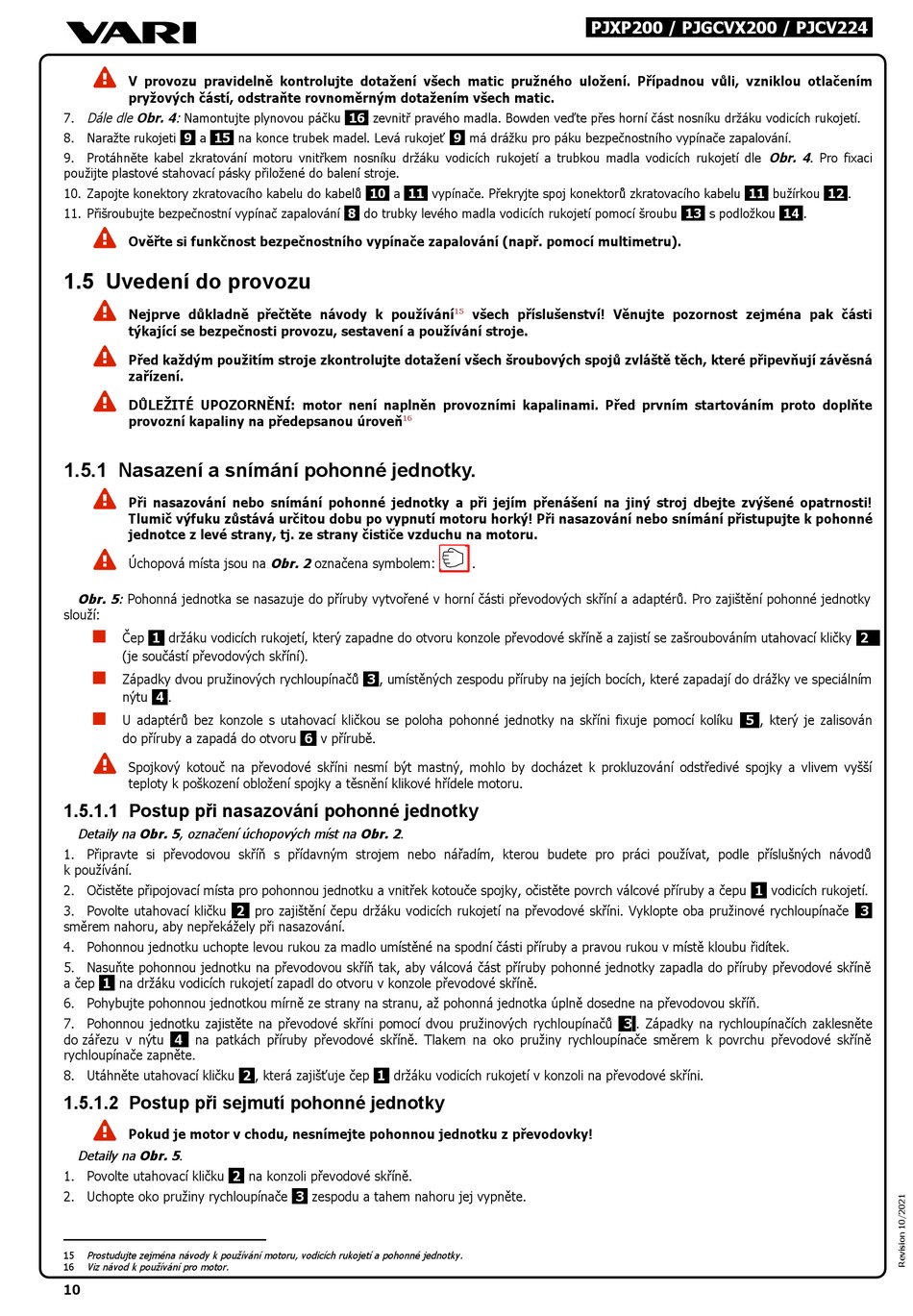

V provozu pravidelně kontrolujte dotažení všech matic pružného uložení. Případnou vůli, vzniklou otlačením
pryžových částí, odstraňte rovnoměrným dotažením všech matic.
7. Dále dle Obr. 4: Namontujte plynovou páčku
8. Naražte rukojeti 9 a 15
9. Protáhněte kabel zkratování motoru vnitřkem nosníku držáku vodicích rukojetí a trubkou madla vodicích rukojetí dle Obr. 4 . Pro fixaci
použijte plastové stahovací pásky přiložené do balení stroje.
10. Zapojte konektory zkratovacího kabelu do kabelů
11. Přišroubujte bezpečnostní vypínač zapalování

Ověřte si funkčnost bezpečnostního vypínače zapalování (např. pomocí multimetru).
1.5 Uvedení do provozu

Nejprve důkladně přečtěte návody k používání
týkající se bezpečnosti provozu, sestavení a používání stroje.

Před každým použitím stroje zkontrolujte dotažení všech šroubových spojů zvláště těch, které připevňují závěsná
zařízení.

DŮLEŽITÉ UPOZORNĚNÍ: motor není naplněn provozními kapalinami. Před prvním startováním proto doplňte
provozní kapaliny na předepsanou úroveň
1.5.1 Nasazení a snímání pohonné jednotky.

Při nasazování nebo snímání pohonné jednotky a při jejím přenášení na jiný stroj dbejte zvýšené opatrnosti!
Tlumič výfuku zůstává určitou dobu po vypnutí motoru horký! Při nasazování nebo snímání přistupujte k pohonné
jednotce z levé strany, tj. ze strany čističe vzduchu na motoru.

Úchopová místa jsou na Obr. 2 označena symbolem:
Obr. 5: Pohonná jednotka se nasazuje do příruby vytvořené v horní části převodových skříní a adaptérů. Pro zajištění pohonné jednotky
slouží:

Čep 1 držáku vodicích rukojetí, který zapadne do otvoru konzole převodové skříně a zajistí se zašroubováním utahovací kličky
(je součástí převodových skříní).

Západky dvou pružinových rychloupínačů 3 , umístěných zespodu příruby na jejích bocích, které zapadají do drážky ve speciálním
nýtu 4 .

U adaptérů bez konzole s utahovací kličkou se poloha pohonné jednotky na skříni fixuje pomocí kolíku
do příruby a zapadá do otvoru

Spojkový kotouč na převodové skříni nesmí být mastný, mohlo by docházet k prokluzování odstředivé spojky a vlivem vyšší
teploty k poškození obložení spojky a těsnění klikové hřídele motoru.
1.5.1.1 Postup při nasazování pohonné jednotky
Detaily na Obr. 5, označení úchopových míst na Obr. 2 .
1. Připravte si převodovou skříň s přídavným strojem nebo nářadím, kterou budete pro práci používat, podle příslušných návodů
k používání.
2. Očistěte připojovací místa pro pohonnou jednotku a vnitřek kotouče spojky, očistěte povrch válcové příruby a čepu
3. Povolte utahovací kličku 2
směrem nahoru, aby nepřekážely při nasazování.
4. Pohonnou jednotku uchopte levou rukou za madlo umístěné na spodní části příruby a pravou rukou v místě kloubu řidítek.
5. Nasuňte pohonnou jednotku na převodovou skříň tak, aby válcová část příruby pohonné jednotky zapadla do příruby převodové skříně
a čep 1 na držáku vodicích rukojetí zapadl do otvoru v konzole převodové skříně.
6. Pohybujte pohonnou jednotkou mírně ze strany na stranu, až pohonná jednotka úplně dosedne na převodovou skříň.
7. Pohonnou jednotku zajistěte na převodové skříni pomocí dvou pružinových rychloupínačů
do zářezu v nýtu 4 na patkách příruby převodové skříně. Tlakem na oko pružiny rychloupínače směrem k povrchu převodové skříně
rychloupínače zapněte.
8. Utáhněte utahovací kličku 2 , která zajišťuje čep
1.5.1.2 Postup při sejmutí pohonné jednotky

Pokud je motor v chodu, nesnímejte pohonnou jednotku z převodovky!
Detaily na Obr. 5 .
1. Povolte utahovací kličku 2
2. Uchopte oko pružiny rychloupínače
15 Prostudujte zejména návody k používání motoru, vodicích rukojetí a pohonné jednotky.
16 Viz návod k používání pro motor.
10
16 zevnitř pravého madla. Bowden veďte přes horní část nosníku držáku vodicích rukojetí.
na konce trubek madel. Levá rukojeť
10 a 11
8 do trubky levého madla vodicích rukojetí pomocí šroubu
16
6 v přírubě.
pro zajištění čepu držáku vodicích rukojetí na převodové skříni. Vyklopte oba pružinové rychloupínače
1 držáku vodicích rukojetí v konzoli na převodové skříni.
na konzoli převodové skříně.
3 zespodu a tahem nahoru jej vypněte.
9 má drážku pro páku bezpečnostního vypínače zapalování.
vypínače. Překryjte spoj konektorů zkratovacího kabelu
15 všech příslušenství! Věnujte pozornost zejména pak části
.
PJXP200 / PJGCVX200 / PJCV224
11
13 s podložkou 14 .
5 , který je zalisován
1
3 . Západky na rychloupínačích zaklesněte
bužírkou 12 .
2
vodicích rukojetí.
3
