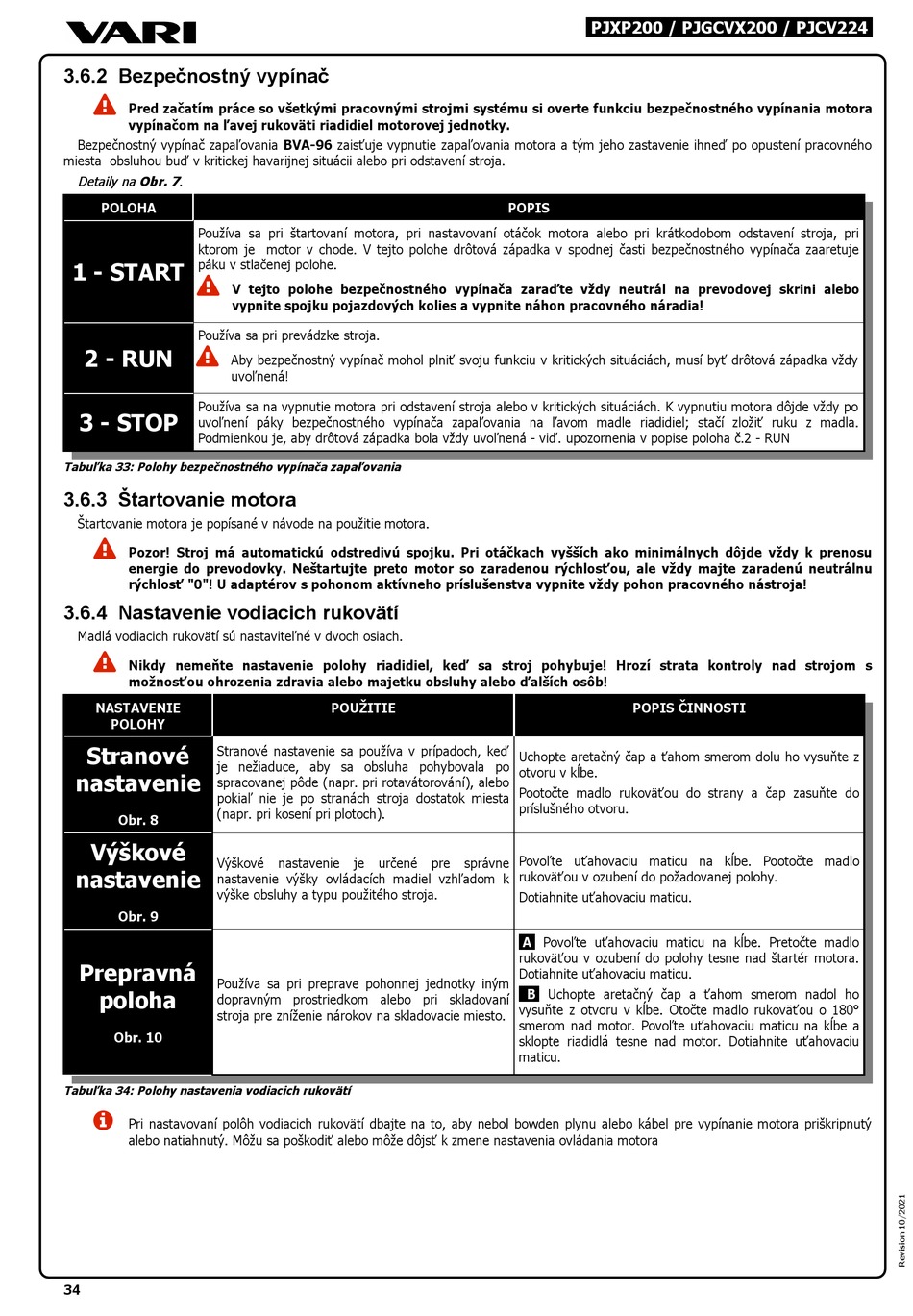

3.6.2 Bezpečnostný vypínač

Pred začatím práce so všetkými pracovnými strojmi systému si overte funkciu bezpečnostného vypínania motora
vypínačom na ľavej rukoväti riadidiel motorovej jednotky.
Bezpečnostný vypínač zapaľovania BVA-96 zaisťuje vypnutie zapaľovania motora a tým jeho zastavenie ihneď po opustení pracovného
miesta obsluhou buď v kritickej havarijnej situácii alebo pri odstavení stroja.
Detaily na Obr. 7 .
POLOHA
Používa sa pri štartovaní motora, pri nastavovaní otáčok motora alebo pri krátkodobom odstavení stroja, pri
ktorom je motor v chode. V tejto polohe drôtová západka v spodnej časti bezpečnostného vypínača zaaretuje
páku v stlačenej polohe.
1 - START

V tejto polohe bezpečnostného vypínača zaraďte vždy neutrál na prevodovej skrini alebo
vypnite spojku pojazdových kolies a vypnite náhon pracovného náradia!
Používa sa pri prevádzke stroja.
2 - RUN

Aby bezpečnostný vypínač mohol plniť svoju funkciu v kritických situáciách, musí byť drôtová západka vždy
uvoľnená!
Používa sa na vypnutie motora pri odstavení stroja alebo v kritických situáciách. K vypnutiu motora dôjde vždy po
3 - STOP
uvoľnení páky bezpečnostného vypínača zapaľovania na ľavom madle riadidiel; stačí zložiť ruku z madla.
Podmienkou je, aby drôtová západka bola vždy uvoľnená - viď. upozornenia v popise poloha č.2 - RUN
Tabuľka 33: Polohy bezpečnostného vypínača zapaľovania
3.6.3 Štartovanie motora
Štartovanie motora je popísané v návode na použitie motora.

Pozor! Stroj má automatickú odstredivú spojku. Pri otáčkach vyšších ako minimálnych dôjde vždy k prenosu
energie do prevodovky. Neštartujte preto motor so zaradenou rýchlosťou, ale vždy majte zaradenú neutrálnu
rýchlosť "0"! U adaptérov s pohonom aktívneho príslušenstva vypnite vždy pohon pracovného nástroja!
3.6.4 Nastavenie vodiacich rukovätí
Madlá vodiacich rukovätí sú nastaviteľné v dvoch osiach.

Nikdy nemeňte nastavenie polohy riadidiel, keď sa stroj pohybuje! Hrozí strata kontroly nad strojom s
možnosťou ohrozenia zdravia alebo majetku obsluhy alebo ďalších osôb!
NASTAVENIE
POLOHY
Stranové
Stranové nastavenie sa používa v prípadoch, keď
je nežiaduce, aby sa obsluha pohybovala po
nastavenie
spracovanej pôde (napr. pri rotavátorování), alebo
pokiaľ nie je po stranách stroja dostatok miesta
(napr. pri kosení pri plotoch).
Obr. 8
Výškové
Výškové
nastavenie
nastavenie výšky ovládacích madiel vzhľadom k
výške obsluhy a typu použitého stroja.
Obr. 9
Prepravná
Používa sa pri preprave pohonnej jednotky iným
poloha
dopravným prostriedkom alebo pri skladovaní
stroja pre zníženie nárokov na skladovacie miesto.
Obr. 10
Tabuľka 34: Polohy nastavenia vodiacich rukovätí

Pri nastavovaní polôh vodiacich rukovätí dbajte na to, aby nebol bowden plynu alebo kábel pre vypínanie motora priškripnutý
alebo natiahnutý. Môžu sa poškodiť alebo môže dôjsť k zmene nastavenia ovládania motora
34
POUŽITIE
nastavenie je určené pre
PJXP200 / PJGCVX200 / PJCV224
POPIS
POPIS ČINNOSTI
Uchopte aretačný čap a ťahom smerom dolu ho vysuňte z
otvoru v kĺbe.
Pootočte madlo rukoväťou do strany a čap zasuňte do
príslušného otvoru.
Povoľte uťahovaciu maticu na kĺbe. Pootočte madlo
správne
rukoväťou v ozubení do požadovanej polohy.
Dotiahnite uťahovaciu maticu.
A Povoľte uťahovaciu maticu na kĺbe. Pretočte madlo
rukoväťou v ozubení do polohy tesne nad štartér motora.
Dotiahnite uťahovaciu maticu.
B Uchopte aretačný čap a ťahom smerom nadol ho
vysuňte z otvoru v kĺbe. Otočte madlo rukoväťou o 180°
smerom nad motor. Povoľte uťahovaciu maticu na kĺbe a
sklopte riadidlá tesne nad motor. Dotiahnite uťahovaciu
maticu.
