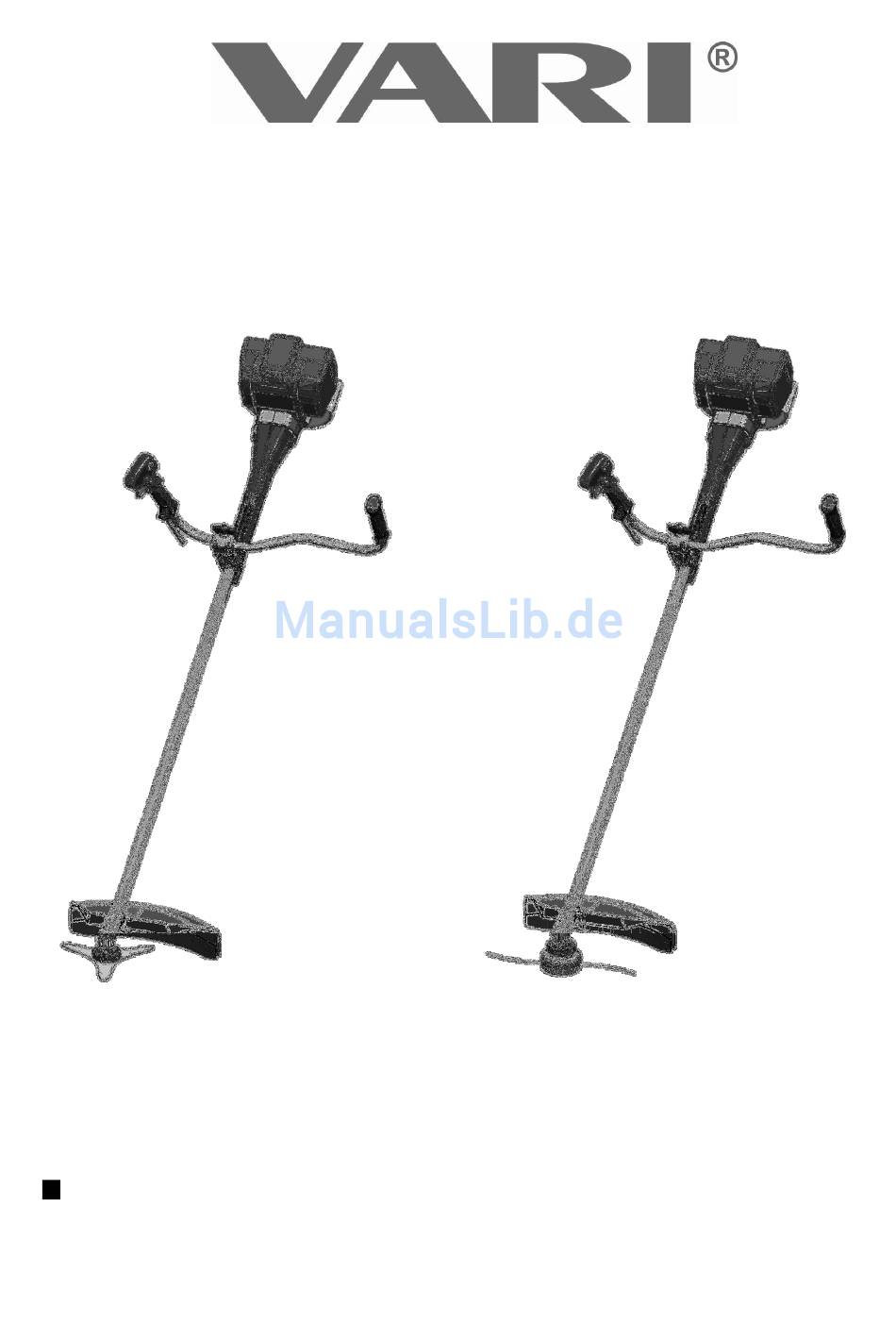

- Seite 1 Motorsense/Freischneider Bedienungsanleitung Deutsch – Übersetzung der Originalbedienungsanleitung...
-
Seite 2: De Bedienungsanleitung
KC-435 Inhalt 1 DE Bedienungsanleitung Basisinformation Verlangen Sie Auspacken und Anweisung bei Ihrem Verkäufer im Rahmen des Vorverkauf-Services! Typenbezeichnung Platz für die Identifikationsetikette: KC-435 Motortyp HONDA GX35 Identifikationsnummer 10052_____.____.____ Seriennummer/Baujahr Verkaufs-/ Lieferdatum Lieferant (Stempel) Wir empfehlen Ihnen von dieser Seite eine Kopie zu machen für den Fall, dass das Original der •... -
Seite 3: Inhaltsverzeichnis
KC-435 Bedienungsanleitung Inhalt 1 DE Bedienungsanleitung Einleitung ............................. 5 1.1.1 Grundlegende Hinweise ...................... 5 Betriebssicherheit........................5 1.2.1 Sicherheitsvorschriften ......................6 1.2.2 Lärm- und Vibrationswerte ....................8 1.2.3 Sicherheitspiktogramme ..................... 8 Basisinformationen ........................9 1.3.1 Maschineneinsatz ........................ 9 1.3.1.1 Technische Daten ......................9 1.3.2... - Seite 4 KC-435 1.5.1 Nachfüllen des Fadens ....................... 17 1.5.2 Schleifen der Grasblattsklingen ..................18 1.5.3 Wartung und Einstellung des Motors ................18 1.5.4 Schmierung des Winkelgetriebes ..................19 1.5.5 Serviceintervalle ........................ 19 1.5.6 Probleme und ihre Lösungen .................... 20 1.5.7 Waschen und Reinigung der Maschine ................21 Transport und Lagerung ......................
-
Seite 5: Einleitung
Bäume, unter Zäunen, in Straßengräben und auf anderen Stellen, wohin die Rasenmäher nicht mehr kommen können. Die Motorsense/der Freischneider KC-435 ist mit dem sehr leisen Viertakt-Motor HONDA GX 35 ausgestattet. Seine Vorteile gegen die Motorsensen mit Zweitakt-Motoren sind niedrigerer Geräusch, niedrigere Drehzahl, niedrigerer Kraftstoffverbrauch, niedrigere Emissionen und leichteres Starten. -
Seite 6: Sicherheitsvorschriften
KC-435 Nichteinhaltung der in dieser Bedienungsanleitung aufgeführten Wartungs- und Betriebsprinzipien, Benutzung von nicht originellen Ersatzteilen und Zubehören sowie unqualifizierte Aufbereitung resultiert in Verlust der Garantieansprüche. 1.2.1 Sicherheitsvorschriften Die Bedienperson muss alter als 18 Jahre sein. Sie verpflichtet sich, sich mit den Bedienungsanleitungen für diese Maschine vertraut zu machen und Bewusstsein über die allgemeinen Prinzipien der... - Seite 7 KC-435 einem verschlossenen Raum ein. Im Raum, wo Sie den Motor einschalten wollen, müssen Sie genügende Belüftung und Zutritt von frischer Luft sichern. Mähen Sie nur beim Tageslicht oder bei einer guten künstlichen Beleuchtung. Wenn möglich, vermeiden Sie die Benutzung der Motorsense/des Freischneiders im nassen Gras, da es sehr rutschig ist.
-
Seite 8: Lärm- Und Vibrationswerte
KC-435 1.2.2 Lärm- und Vibrationswerte Ausführung mit dem 3-Zahn-Blatt / mit dem Fadenkopf Emissionshöhe des akustischen Drucks A am Bedienungsplatz Durchschnittsemissionshöhe des akustischen Drucks A beim Freilauf (L 76 dB 76 dB pAId Durchschnittsemissionshöhe des akustischen Drucks A beim Leerlauf (L... -
Seite 9: Basisinformationen
Es ist verboten, alle Sicherheitseinrichtungen und Verkleidungen von den Maschinen zu entfernen. Die Motorsense/den Freischneider kann man nicht zum Schneiden von Gesträuchen und Bäumen, Auslichten von Bäumen, usw. benutzen. 1.3.1.1 Technische Daten Motorsense/Freischneider KC-435 Einheit Wert Abmessungen (L x B x H) 1890 x 700 x 500 Gewicht (ohne Kraftstoff, Mähwerkzeug und Sicherheitsschutz) -
Seite 10: Beschreibung Der Maschine Und Ihrer Teile
KC-435 Kraftstoffverbrauch g/kWh (l/h) 360 (0,71) Zündkerze NGK CMR5H Tabelle 4: Technische Informationen zu KC-435 1.3.2 Beschreibung der Maschine und ihrer Teile Motorsense/Freischneider: Motor Honda GX35 Messer Winkelgetriebe Schutz des Mähwerks Wellenrohr Abfederung Gashebel Schalter Lenkholm Inhalt der Verpackung: 10) Motorsense/Freischneider 11) Schutz des Mähwerks... -
Seite 11: Montage Des Mähwerkschutzes
KC-435 1.4.1.2 Montage des Mähwerkschutzes Schrauben Sie den Schutz (8) auf den Schutzhalter (7) mit vier Schrauben M5x25 (9), flachen Unterlegscheiben (10, 11) und Muttern M5 (12) an. Wenn Fadenkopf arbeitet: Montieren Schutzrand (13) auf den Schutz (8) an. Wenn man mit dem Grasmesser arbeitet, wird der Schutzrand (13) nicht montiert. -
Seite 12: Vorbereitung Vor Dem Gebrauch
KC-435 1.4.2 Vorbereitung vor dem Gebrauch 1.4.2.1 Balancierung der Maschine Ziehen Sie sich den Tragegurt so an, dass die Schnellspannschnalle bei Ihrer rechten Seite ist. Hängen Sie die Motorsense/den Freischneider mit dem Tragegurt- Karabinerhaken einer vier Öffnungen Antivibrationselement auf, Motorsense/der Freischneider ausbalanciert wird. -
Seite 13: Motorölnachfüllen
KC-435 Ausführliche Informationen siehe die Bedienungsanleitung zum Motor. 1.4.2.3 Motorölnachfüllen Betrieb des Motors mit ungenügender Ölmenge kann ernsthafte Beschädigung des Motors verursachen; die Garantieansprüche werden in solchem Falle verschwunden. Kontrollieren Sie das Ölniveau auf einer ebenen Fläche bei ausgeschaltetem Motor und zwar vor jedem Starten. -
Seite 14: Starten Des Warmen Motors
KC-435 Geben Sie den Motorschalter in die Position „START” (I). Geben Sie den Choke-Hebel (2) in die obere Position (der Choke ist eingeschaltet). Drücken Sie mehrmals den Ballon Kraftstoffpumpens unter dem Vergaser. Ziehen Sie langsam den Startergriff (4), bis Sie Widerstand fühlen. -
Seite 15: Ausschalten Des Motors
KC-435 kann es zum Starten und zu nachfolgender Rotation des Mähwerkzeugs kommen. Verletzungsgefahr. Die Abgase enthalten das giftige Kohlenmonoxid, ein farbloses und geruchloses Gas. Wenn man dieses Gas einatmet, kann es zur Bewusstlosigkeit oder sogar zum Tod kommen. Schalten Sie den Motor nie in einem verschlossenen Raum ein. -
Seite 16: Benutzung Von Grasblatt
KC-435 1.4.4.2 Benutzung von Grasblatt Der maximale Durchmesser des benutzten Blatts muss 255 mm sein. Schneiden Das Dreizahn-Grasblatt ist zum Schneiden von Gras auf schwer zugänglichen Plätzen bestimmt, sowie von hohen und überwachsenen Beständen und sogar von Holzschösslingen mit der Stärke bis max. 2 cm. -
Seite 17: Nachfüllen Des Fadens
KC-435 1.5.1 Nachfüllen des Fadens Blockieren Sie das Getriebe mit Hilfe eines Inbusschlüssels. Schrauben Sie den Fadenkopf aus der Welle des Winkelgetriebes – drehen Uhrzeigersinn. Drücken Klinken Fadenkopfseiten und nehmen Sie den Deckel mit der Spule ab. Nehmen Sie die Spule (2) heraus und beseitigen Sie den Rest des Nylonfadens. -
Seite 18: Schleifen Der Grasblattsklingen
KC-435 1.5.2 Schleifen der Grasblattsklingen Wenn das Mähwerkzeug perfekt funktionieren soll, müssen die Klingen ordentlich scharf sein. Man kann sie leicht mit einem Schleifstein schärfen. Wenn sie mehr abgestumpft werden, muss man eine Schleifmaschine benutzen. Jedenfalls ist es nötig, beim Schleifen darauf achten, dass das Blatt perfekt ausbalanciert ist. -
Seite 19: Schmierung Des Winkelgetriebes
KC-435 1.5.4 Schmierung des Winkelgetriebes Lockern Sie die Schraube (1) auf der Seite des Getriebes. Pressen Sie die spezielle Lithium-Vaseline (erhältlich bei den Händlern Honda) in die Öffnung (2) hinein und pressen Sie sie beim Drehen mit dem Mähwerkzeug hinein, bis sie startet aus der Öffnung (2) zurück herauszukommen. -
Seite 20: Probleme Und Ihre Lösungen
KC-435 Kraftstofftank Reinigung Schrauben und Muttern Kontrolle – Nachziehen Tabelle 5: Serviceintervalle 1.5.6 Probleme und ihre Lösungen Problem Ursache Lösung Der Motor startet nicht Nicht genug Kraftstoff im Kraftstofftank Füllen Sie den Kraftstoff nach Motorschalter in Position STOP (0) Geben Sie den Schalter in Position START Die Zündkerze ist schlecht montiert oder... -
Seite 21: Waschen Und Reinigung Der Maschine
KC-435 1.5.7 Waschen und Reinigung der Maschine Bei der Reinigung und beim Waschen der Maschine beachten Sie alle geltenden Bestimmungen und Gesetze über den Schutz der Wasserläufe und anderer Wasserquellen vor deren Verunreinigung oder Verseuchung durch chemische Stoffe. Waschen Sie den Motor nie mit einem Wasserstrahl! Bei dem Starten könnte es zur Panne an der elektrischen Motorausstattung kommen. -
Seite 22: Inbetriebnahme Der Maschine Nach Längerer Lagerung
Artikelnummer (CN°) und die Herstellungsidentifikationsnummer (N°) kennen. Nur mit diesen Informationen kann die Bezeichnung des jeweiligen Ersatzteiles genau ermittelt werden. Feld Beschreibung Type Typbezeichnung der Maschine. (KC-435) Einzigartige Herstellungsidentifikationsnummer. 1005200006.0111.00001 (Erzeugnis.Periode.Anzahl) Handels- (Artikel-) Nummer. (4339) Der Ort für die Abgabe wird Ihnen bei jedem örtlich zuständigem Amt mitgeteilt. -
Seite 23: Adresse Des Herstellers
Tabelle 7: Typenschild – Beispiel 1.7 Adresse des Herstellers VARI, a.s. Telefon: (+420) 325 607 111 Opolanská 350 Fax: (+420) 325 607 264 Libice nad Cidlinou 289 07 Tschechische Republik E-Mail: vari@vari.cz Web: http://www.vari.cz Text und Abbildungen © 2011 VARI, a.s. VL-155-2011...
