Vari AV-650 Zusammenbau

Diese Anleitung herunterladen

Anhängesitz

AV-650

Zusammenbau

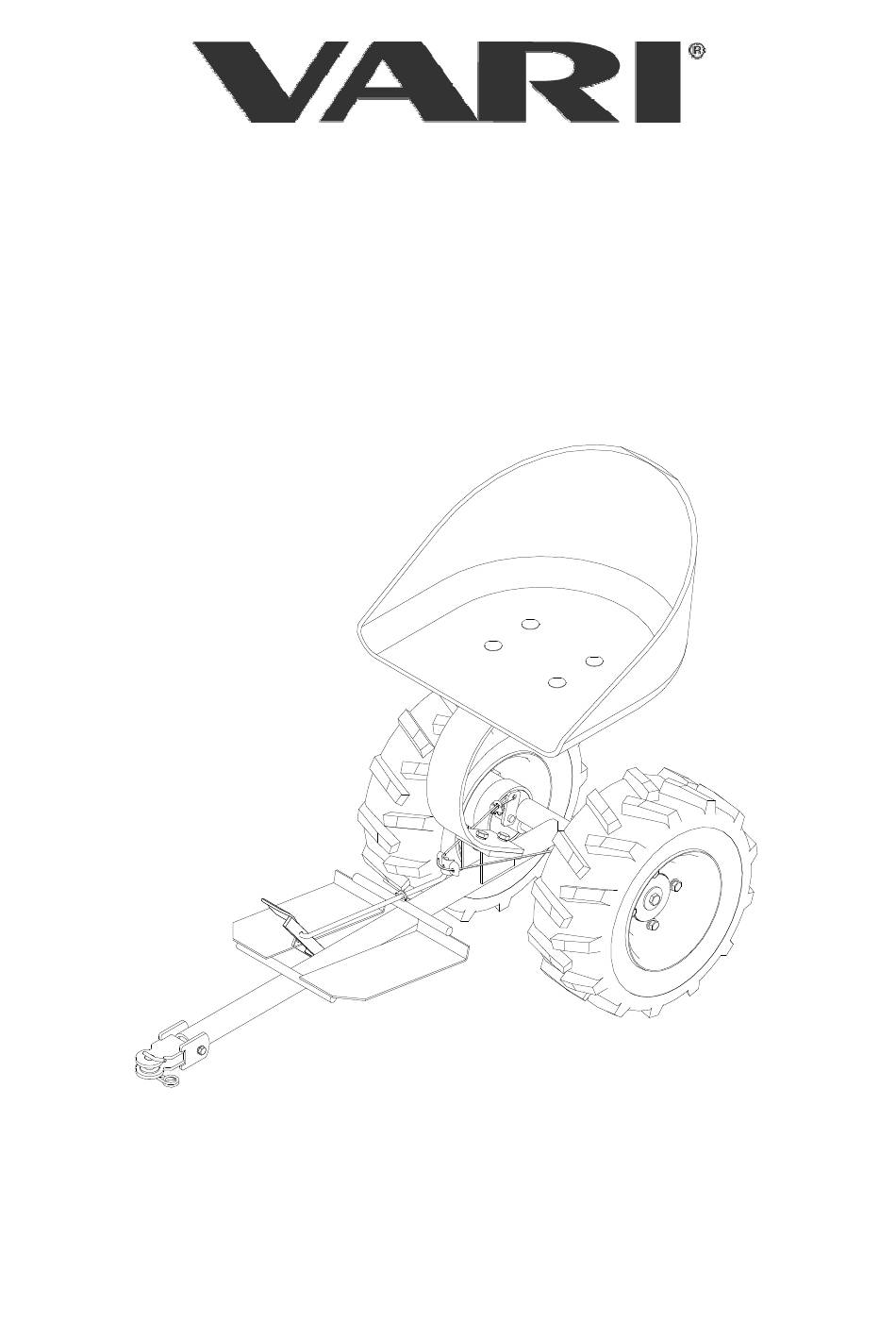

Seite 1 Anhängesitz AV-650 Zusammenbau...
Seite 2: Technische Parameter
Max. erlaubte Geschwindigkeit km/h Max. erlaubte Belastung des Anbaugeräts Zusammenbau des Geräts Der Anhängesitz AV-650 ist in einem Karton und zerlegt geliefert. Der Zusammenbau- vorgang: Setzen Sie das Rad mit der seichten Seite der Felge mit Ventil an die Bremstrommel an und schrauben Sie es mit vier Schrauben M10x20 mit flachen und federnden Unterlegscheiben.
Seite 3 Anhängesitz AV-650 III. Schrauben Sie vier Muttern M8 mit den federnden Unterlegscheiben aus dem Sitzhalter ab. Setzen Sie den Sitz mit dem Halter auf die Sitzfeder auf (in die vorige oder hintere Position – siehe unten, „“) und schrauben Sie die Muttern M8 mit den federnden Unterlegscheiben zurück.
Seite 4 Anhängesitz AV-650 in der Nulllage sind und das Seil ein wenig gespannt ist. Ziehen Sie die Seilklemmen sorgfältig fest! Spannstift Seil- Bremsnocken in - Anschlag der klemme der Nulllage Bremszugstange Bremsseil...
Seite 5 Anhängesitz AV-650 Teilliste...
Seite 6 Anhängesitz AV-650 AV-650 Pos. Name Abmessung Zeichnung-Norm Best.-Nr. Stk. Rahmen AV-650 Schweißteil 22 9 4337 013 190 511 Stift AV-650 Schweißteil 22 9 9316 062 190 512 Sitzfeder 32 0 9740 005 118 585 Deichsel AV-650 22 9 1972 015...
