1) Propojení zkratovacího kabelu se zkratováním na motoru
(z výroby)
2) Oko kostřícího kabelu, uchycené pod šroubem na motoru
(z výroby)
3) Kabel přichytit stahovací sponkou na palivovou hadičku
4) Kabel protáhnout otvorem v bočnici držáku řídítek
5) Kabel protáhnout skrz mezeru v držáku řídítek

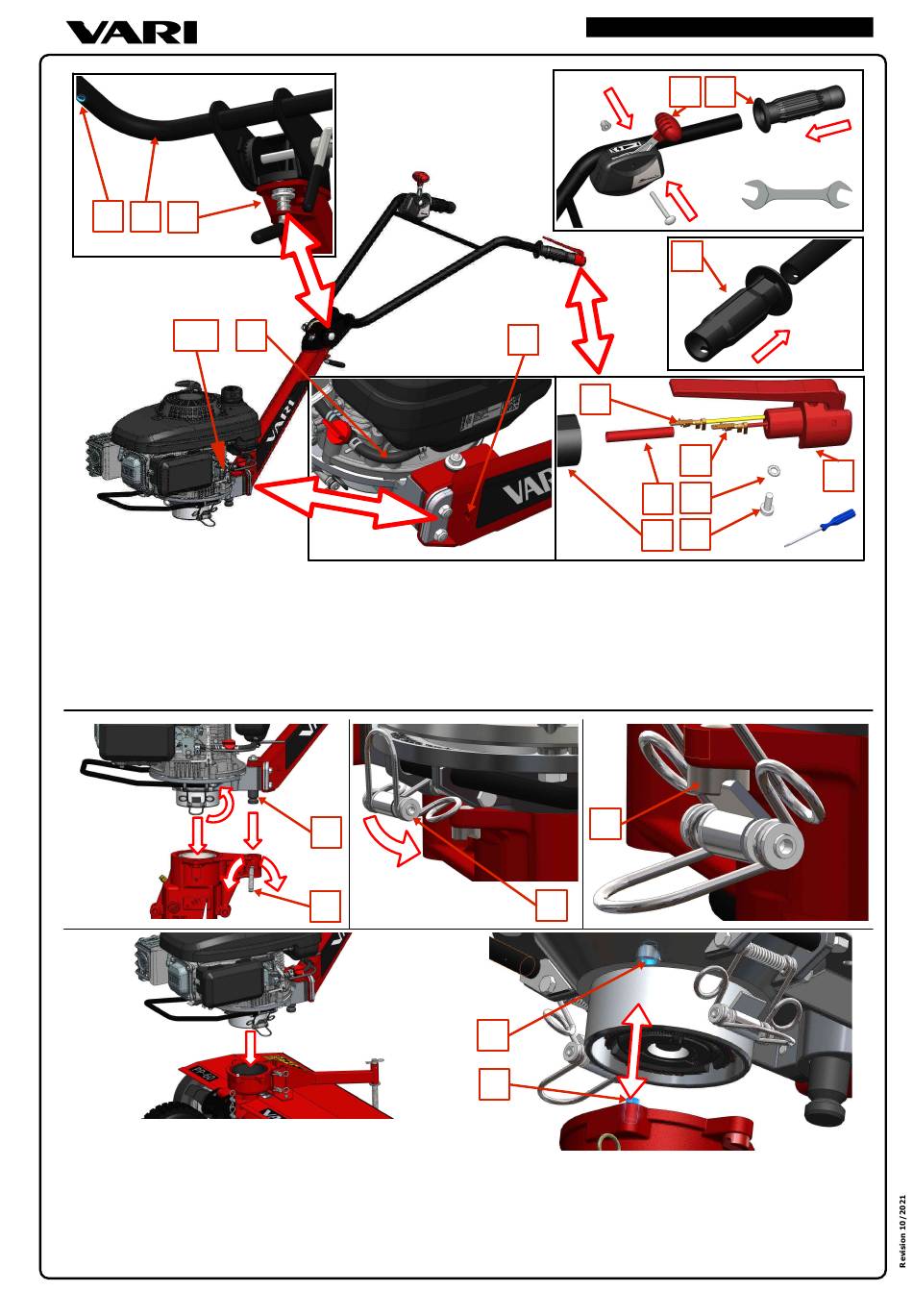

Obr. 4: Zapojení kabelu bezpečnostního vypínače zapalování, montáž rukojetí a plynové páčky
Obr. 5: Nasazení a zajištění pohonné jednotky
54
3
6) Kabel přichytit pomocí dvou stahovacích pásek na spodek
radiusu trubky madla
7) Kabel protáhnout otvorem v trubce madla řídítek
8) Bezpečnostní vypínač zapalování
9) Levá rukojeť s drážkou
10) Konektor pro kostřící kabel - delší
1
2
PJXP200 / PJGCVX200 / PJCV224
4
10
12
9
11) Konektor pro zkratovací kabel - kratší
12) Krycí bužírku nasunout na spojení konektorů
zkratovacího kabelu 13) Šroub
14) Podložka
15) Pravá rukojeť
16) Páčky plynu se šroubem a maticí
