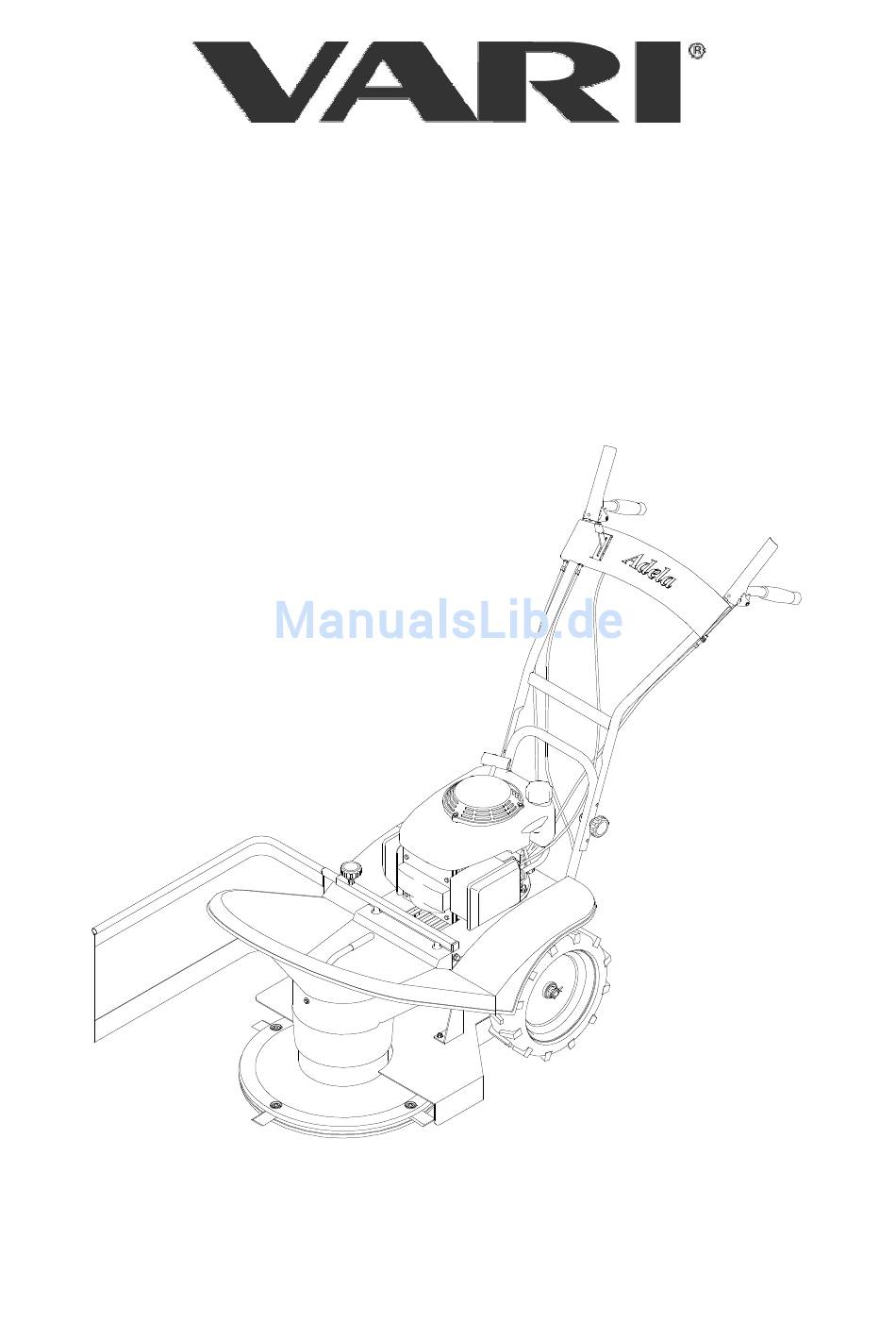

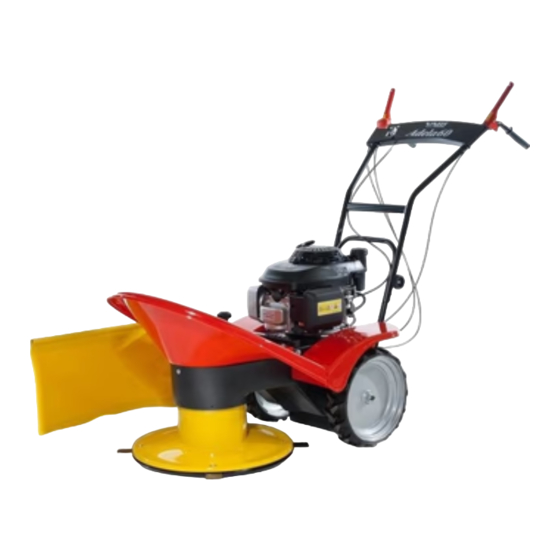

- Seite 1 Gestrüpp-Mäher BDR-595 GMI Adela 190 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
6.10 Entsorgung der Verpackungen und der Maschine nach Beendigung der Lebensdauer Hinweise für die Ersatzteilbestellung................26 Adresse des Herstellers.....................26 Bauteilverzeichnis ......................26 Verkleidungen......................27 Lenkholme ........................29 Mähscheibenantrieb....................31 Radantrieb.........................33 Getriebe........................35 Garantieschein ......................37 Text und Illustration c 2006 VARI,a.s. Nummer der Publikation VL-105-2006... -
Seite 3: Basisinformationen
BDR-595 GMI Adela 190 1 Basisinformationen. Fordern Sie das Auspacken der Maschine und die Unterweisung von Ihrem Händler. Notieren Sie sich die nachstehenden Informationen über Ihre Maschine. Diese Informationen müssen Sie bei der Ersatzteilbestellung kennen. Wir empfehlen Ihnen, sich eine Kopie von dieser Seite mit den ausgefüllten Angaben über den Maschinenkauf für den Fall des Verlustes oder des Diebstahls des Originals... -
Seite 4: Einleitung
BDR-595 GMI Adela 190 2 Einleitung. Sehr geehrter Kunde und Anwender! Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf unseres Produkts entgegen bringen. Sie sind hiermit Besitzer einer Maschine aus der breiten Skala von Maschinen und Werkzeugen aus dem System der Garten-, Land-, kleinen Land- und Kommunaltechnik, die von der Firma ,a.s. -
Seite 5: Betriebssicherheit
BDR-595 GMI Adela 190 3 Betriebssicherheit. 3.1 Sicherheitsvorschriften. Dieses internationale Sicherheitssymbol zeigt wichtige Mitteilungen betreffend der Sicherheit an. Wenn Sie dieses Symbol sehen, seien Sie wachsam gegenüber den Möglichkeiten eines Unfalls der eigenen Person oder anderer Personen und lesen Sie sorgfältig die nachstehende Mitteilung. -
Seite 6: Deklarierte Und Garantierte Lärm- Und Schwingungswerte
BDR-595 GMI Adela 190 Starten Sie den Motor nicht in geschlossenen Räumen! Achten Sie auf erhöhte Vorsicht bei der Handhabung mit der Maschine, nach dem Abstellen bleibt der Auspufftopf des Motors heiß. Achten Sie darauf, dass es beim Nachfüllen des Treibstoffs nicht zum Verschütten und zum Bespritzen der Motorteile kommt. - Seite 7 BDR-595 GMI Adela 190 Nummer des Beschreibung der Sicherheitsinformation Piktogramms Schild mit Produktionsdaten Garantierter Schallleistungspegel der Maschine Studiere vor der Verwendung der Maschine die Bedienungsanleitung Zieh bei der Maschinenwartung das Kabel von der Zündkerze Es ist verboten, mit der Hand oder dem Fuß den Arbeitsraum des Mähmessers zu verletzen –...
-
Seite 8: Einsatz, Technische Daten, Technische Beschreibung Der Maschine
Maschine. 4.1 Einsatz der Maschine. Der Gestrüpp-Mäher BDR-595 GMI Adela 190 wurde nach den neuesten Erkenntnissen im Bereich der kleinen Garten- und Landtechnik entworfen und hergestellt. Er zeichnet sich durch einfache Handhabung, den leisen, leistungsfähigen und sparsamen Motor HONDA sowie die problemlose Wartung aus. -
Seite 9: Technische Daten
BDR-595 GMI Adela 190 gemähten) Flächen entwickelt. Auf den Flächen dürfen sich keine festen Gegenstände im Grasbestand und größere Geländeunebenheiten befinden. Der Mäher ist nicht für die Rasenpflege in Parks geeignet. Der Einsatz für einen anderen als den bestimmten Zweck muss deshalb als Einsatz für den nicht dafür bestimmten Zweck betrachtet werden! -
Seite 10: Bedienungsanleitung
BDR-595 GMI Adela 190 Bild 1: Gestrüpp-Mäher BDR-595 GMI Adela 190 Stellen zum Erfassen hinten (Maschinenlenkung, beim Heben oder Kupplungshebel des Kippen) Mähscheibenantriebs mit Bremse Akzeleratorhebel (Einstellung der Kupplungshebel für Motordrehzahl) Fahrbewegung Startergriff Lenkholme Motor Kunststoffstern für Höheneinstellung der Lenkholme... -
Seite 11: Inbetriebnahme
BDR-595 GMI Adela 190 M6 (19) und den großen flachen Unterlegscheiben ∅ 6,6 mm (20) an die obere Verkleidung (6) an. 7. Schieben Sie die Blende mit dem Halter (21) in den Halter im Rahmen oberhalb des rechten Kotflügels und sichern Sie sie durch Festziehen des Kunststoffsterns mit Schraube (22). -
Seite 12: Anlaufen Der Mähscheibe
BDR-595 GMI Adela 190 5.3 Anlaufen der Mähscheibe. Beim Starten des Motors müssen sich die beiden Hebel an den Holmen in ausgeschalteter Position befinden. 1. Starten Sie den Motor. Befolgen Sie dabei die in der Bedienungsanleitung für den Motor aufgeführten Anweisungen. - Seite 13 BDR-595 GMI Adela 190 Bild 3: Lenkholme und Akzeleratorhebel Kupplungshebel des Akzeleratorhebel Mähscheibenantriebs und der Bremse (Einstellung der Motordrehzahl) Kupplungshebel der Maschinenfahrbewegung Bowdenzug der Mähscheibenbremse Rechter Griff Bowdenzug der Spannrolle des Keilriemens des Mähscheibenantriebs Linker Griff Bowdenzug der Kupplung der...
-
Seite 14: Anhalten Der Maschine
BDR-595 GMI Adela 190 5.5 Anhalten der Maschine. Schalten Sie immer den Motor ab und warten Sie, bis die Mähscheibe still steht, ehe Sie mit ihrer Tätigkeit im nahen Umfeld der Maschine beginnen! Schalten Sie vor dem Verlassen der Maschine immer den Motor ab! ... -
Seite 15: Mähverfahren Der Grasflächen
BDR-595 GMI Adela 190 5.6.2 Mähverfahren der Grasflächen. Stellen Sie die Höchstdrehzahl des Motors ein, lassen Sie die Mähscheibe sich bei Höchstdrehzahl drehen (Anlaufen der Mähscheibe siehe Punkt 5.3) und dann beginnen Sie gegen den Graswuchs zu fahren (siehe Punkt 5.4), den Sie mähen wollen. -
Seite 16: Wartung, Behandlung, Lagerung
BDR-595 GMI Adela 190 6 Wartung, Behandlung, Lagerung. Um eine langjährige Zufriedenheit mit unserem Produkt sicherzustellen, muss es mit gebührender Pflege gewartet und behandelt werden. Eine regelmäßige Wartung dieser Maschine verhindert ihren schnellen Verschleiß und sichert die richtige Funktion aller ihrer Bauteile. -
Seite 17: Ölwechsel Im Motor
BDR-595 GMI Adela 190 Bild 4: Ölstopfen Stopfen für das Eingießen des Öls in den Getriebekasten Stopfen für das Ablassen des Öls aus dem Getriebekasten 6.1.2 Ölwechsel im Motor. Die Informationen befinden sich in der Bedienungsanleitung für den Motor. Kippen Sie beim Ausgießen des Öls entweder die Maschine auf die Seite, wo der Einfüllstutzen mit... -
Seite 18: Festziehen Der Schraubverbindungen
BDR-595 GMI Adela 190 Bild 5: Schmierstellen Bild 5.1.: Schwenkhebel der Kupplung Bild 5.3.: Lagerung des Bremshebels Bild 5.2.: Bolzen des Spannrollenarms 6.2 Festziehen der Schraubverbindungen. Kontrollieren Sie, ob die Schraubverbindungen festgezogen sind. Vor jeder Verwendung der Maschine kontrollieren Sie den festgezogenen Zustand der Schrauben, welche die Messer in der oberen Scheibe befestigen, und gleichfalls der Schrauben, welche die untere Scheibe am Flansch befestigen. - Seite 19 Anmerkung: Bei einer unfachgemäßen Reparatur der Messer ohne Verwendung der Originalersatzteile haftet der Hersteller nicht für die von der Maschine verursachten Schäden. Auf dem Messer ist das Zeichen „VARI“ geprägt, das den Hersteller kennzeichnet und eine Kontrollmarke darstellt, dass das Messer ein Originalersatzteil ist.
-
Seite 20: Keilriemenwechsel Und Einstellen Der Spannrolle
BDR-595 GMI Adela 190 6.4 Keilriemenwechsel und Einstellen der Spannrolle. Den Keilriemen wechseln Sie nach dem Verschleiß des Riemens (gerissene Seiten, angerissener Riemen, verschlissene Seiten bis auf die tragende Riemenfaser, „ausgeleierter“ Riemen) oder nach spätestens etwa 100 Betriebsstunden. Als maximal gelockerter Riemen wird bei dieser Maschine derjenige betrachtet, der zwischen den Riemeninnenflächen (bei... - Seite 21 BDR-595 GMI Adela 190 f) Kontrollieren Sie den Lauf der Spannrolle und die Einstellung der Führungsbleche. Bei vollständig gedrücktem Hebel am rechten Griff muss die Rolle den Riemen ausreichend spannen (die Feder am Seil muss um etwa 10 mm gegenüber dem lockeren Zustand verlängert sein).
-
Seite 22: Einstellung Der Rollenseile, Der Bremse Und Kupplung Der Fahrbewegung Der Maschine
BDR-595 GMI Adela 190 6.5 Einstellung der Rollenseile, der Bremse und Kupplung der Fahrbewegung der Maschine. Damit die geringen Betätigungskräfte an den Hebeln gewährleistet bleiben, mit denen das Einschalten der Antriebe getätigt wird, müssen die Seile in den Bowdenzügen mindestens 2x pro Saison mit einem der Öle aus den Zerstäuberflaschen geschmiert werden (z.B. -
Seite 23: Problemlösungen Für Den Antrieb
BDR-595 GMI Adela 190 6.6 Problemlösungen für den Antrieb. Problem Ursache Behebung des Problems Mähscheibe dreht sich Spannrolle spannt unzureichend Spannrolle mit Einstellschraube Nr. 2 nicht den Riemen einstellen (Bild 8) Aus Spannrollenhebel Seil wieder einsetzen herausgefallenes Seil Keilriemen ist hinter Spannrolle... -
Seite 24: Tabelle Der Serviceleistungen
BDR-595 GMI Adela 190 6.7 Tabelle der Serviceleistungen. Leistung in der Saison nach der Saison Ölstandkontrolle im Getriebe 1x monatlich ja,* Ölstandkontrolle im Motor vor jeder weiteren Verwendung Kontrolle des Motorluftfilters vor jeder weiteren Verwendung Kontrolle Kontrolle der Messer-Befestigung vor jeder weiteren... -
Seite 25: Lagerung Der Maschine
BDR-595 GMI Adela 190 c) Reinigen Sie das Radnabeninnere, den Radnabenflansch mit den Kugeln und die Freilaufkupplung von Unreinheiten und altem Schmierfett. d) Füllen Sie das Nabeninnere mit neuem Fett (z.B. für Wasserpumpen) und schmieren Sie ebenfalls den Flansch mit den Kugeln und die Flächen der Freilaufkupplung. -
Seite 26: Entsorgung Der Verpackungen Und Der Maschine Nach Beendigung Der Lebensdauer
BDR-595 GMI Adela 190 6.10 Entsorgung der Verpackungen und der Maschine nach Beendigung der Lebensdauer. Sie sind nach dem Auspacken der Maschine zur Entsorgung der Verpackungen unter Nutzung der Altrohstoffe nach dem Abfallgesetz Nr. 185/2001Slg. (in der Fassung der späteren Änderungen) und unter Berücksichtigung der Verordnungen der örtlich zuständigen Stadt- und Gemeindeämter verpflichtet. -
Seite 27: Verkleidungen
BDR-595 GMI Adela 190 9.1 Verkleidungen... - Seite 28 BDR-595 GMI Adela 190 Verkleidungen Pos. Bezeichnung Abmessung Zeichnung-Norm Best.-nr. St. 1 Rahmen 22 9 1536 050 196 001 2 Blendenhalter 22 9 1856 005 169 016 4 Griff 22 9 8044 009 196 016 5 Obere Verkleidung 22 9 8545 034 196 049 6 Mähscheibenverkleidung...
-
Seite 29: Lenkholme
BDR-595 GMI Adela 190 9.2 Lenkholme... - Seite 30 BDR-595 GMI Adela 190 Lenkholme Pos. Bezeichnung Abmessung Zeichnung-Norm Best.-nr. 1 Lenkholme geschweißt 22 9 8078 059 196 002 2 Hebel der Fahrkupplung 32 1 8058 009A 196 013 Hebel des Mähscheibenantriebs 32 1 8058 009B 196 067 4 Bowdenzug der Kupplung...
-
Seite 31: Mähscheibenantrieb
BDR-595 GMI Adela 190 9.3 Mähscheibenantrieb... - Seite 32 BDR-595 GMI Adela 190 Mähscheibenantrieb Pos. Bezeichnung Abmessung Zeichnung-Norm Best.-nr. St. Bremsbacke 22 9 1664 024 189 014 Getriebene Riemenscheibe 22 9 3325 012 189 004 Obere Scheibe 22 9 5025 011 196 056 Bremsnocken 22 9 8032 048 196 003...
-
Seite 33: Radantrieb
BDR-595 GMI Adela 190 9.4 Radantrieb... - Seite 34 BDR-595 GMI Adela 190 Radantrieb Pos. Bezeichnung Abmessung Zeichnung-Norm Best.-nr. St. 1 Getriebe BDR-595 22 9 3282 052 196 014 2 Antriebsscheibe 22 9 3325 032 196 046 3 Getriebenes Kupplungsglied 32 0 3625 029B 196 045 4 Motorplatte 22 9 8032 049...
-
Seite 35: Getriebe
BDR-595 GMI Adela 190 9.5 Getriebe... - Seite 36 BDR-595 GMI Adela 190 Getriebe Pos. Bezeichnung Abmessung Zeichnung-Norm Best.-nr. St. Gabel geschweißt 22 1 3330 013A 189 078 Hebel komplett 22 9 3330 017 196 022 Mitnehmerscheibe komplett 22 9 3616 006 189 029 Schnecke 2:54 32 0 3214 028...
-
Seite 37: Garantieschein
GARANTIEBEDINGUNGEN Gegenstand der Garantie Die Garantie bezieht sich auf das Basisprodukt, inklusive auf das von der Firma VARI a.s. gelieferte Zubehör. Garantiezeit: Die Garantiezeit für das Produkt und das dazu gelieferte Zubehör beträgt 24 Monate ab dem Datum des Verkaufs an den Käufer, wenn im Servicebuch für Maschinen und Kompletts VARI mit den Motoren HONDA nichts anderes angeführt... - Seite 38 BDR-595 GMI Adela 190 1.Garantiedurchsicht 1.Garantiedurchsicht Durchgeführt am…………………………………Durchgeführt…………………………………………… Maschinentyp…………………………… Herstellungsnr.……………………… Stempel und Unterschrift der Servicestelle 2.Garantiedurchsicht 2.Garantiedurchsicht Durchgeführt am…………………………………Durchgeführt…………………………………………… Maschinentyp…………………………… Herstellungsnr.……………………… Stempel und Unterschrift der Servicestelle 1.Reparatur in der Garantiezeit 1.Reparatur in Garantiezeit Datum des Reklamationsanspruchs:……………………………………………………………………… Datum der Reparaturbeendigung:……………………………………………………………………… Maschinentyp……………………………...
