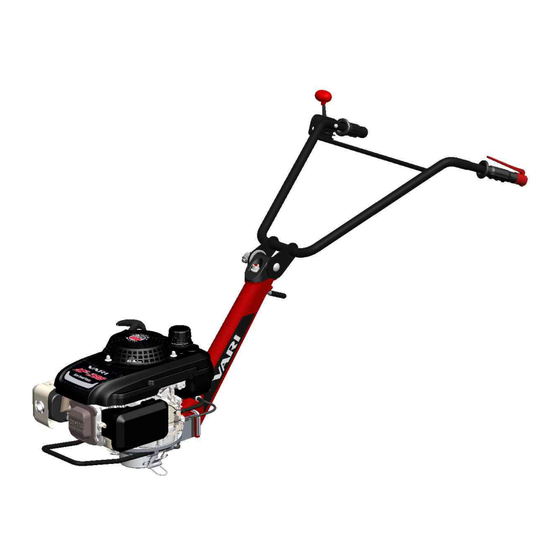

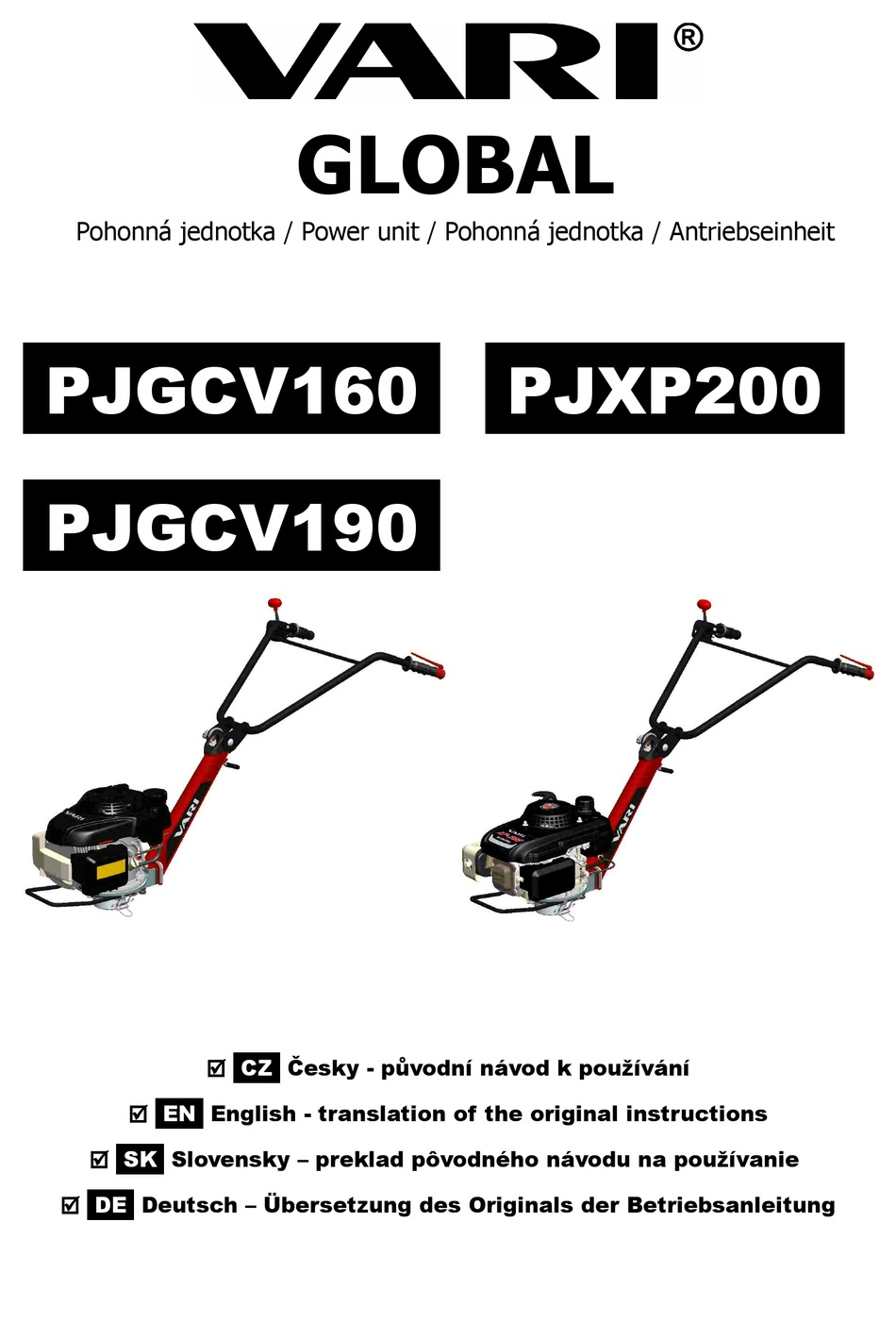

GLOBAL Pohonná jednotka / Power unit / Pohonná jednotka / Antriebseinheit PJGCV160 PJXP200 PJGCV190 Česky - původní návod k používání English - translation of the original instructions Slovensky – preklad pôvodného návodu na používanie Deutsch – Übersetzung des Originals der Betriebsanleitung ...
Seite 2
Elektronickou verzi tohoto návodu najdete na našich webových stránkách www.vari.cz v kartě tohoto produktu nebo v části Návody k používání. Doporučujeme stáhnout si jej do svého počítače, telefonu nebo tabletu pro případ ztráty papírového návodu nebo v případě, že budete potřebovat větší...
(platí pouze pro výrobky s prodlouženou záruční dobou). U vybraných výrobků s prodlouženou záruční dobou musí být provedeny garanční prohlídky dle podmínek stanovených výrobcem (www.vari.cz), výrobek byl spojen nebo provozován se zařízením, které nebylo odsouhlaseno výrobcem.
Seite 5
Двигатель HONDA GCV160 Engine Silnik HONDA GCV190 Motor HONDA GSV190 Motor VARI XP-200A Identifikační číslo (№) Идентификационный номер Identification number Numer identyfikacyjny 10054 _ _ _ _ _ . _ _ _ _ . _ _ _ _ _ Identifikationsnummer Identifikačné...
Děkujeme Vám za důvěru, kterou jste nám prokázal koupí našeho výrobku. Stal jste se majitelem srdce stavebnicového systému zahradní, farmářské, malé zemědělské a komunální techniky vyráběné firmou VARI, a.s.. Pohonné jednotky PJGCV160, PJGCV190 a PJXP200 slouží k pohonu převodových skříní a adaptérů, se kterými lze bez obtíží provádět aktivní...
PJGCV160 / PJGCV190 / PJXP200 Před zahájením práce se všemi pracovními stroji systému si ověřte funkci bezpečnostního vypínání motoru vypínačem na levé rukojeti řídítek motorové jednotky. Funkce bezpečnostního vypínače je popsána v textu. Při práci se strojem používejte pouze druhou polohu bezpečnostního vypínače zapalování. ...
GLOBAL. Se soupravami tvořenými touto pohonnou jednotkou, převodovými skříněmi DSK-317/S, DSK-317.1/S, DSK-316.1PSVN a DSK- 316.1PSZ a s přídavnými nářadími systému VARI lze provádět veškeré zemědělské a komunální práce. Pohonné jednotky se vyrábí v provedení s vodícími rukojetěmi, které mají řídítka s hrazdou.
PJGCV160 / PJGCV190 / PJXP200 1.3.3 Technické údaje POHONNÁ JEDNOTKA JEDNOTKA PJGCV160 PJGCV190 PJXP200 Délka x šířka x výška (normální poloha na malotraktoru) 1380 x 760 x 600 Délka x šířka x výška (ve stavu pro přepravu nebo skladování) 750 x 760 x 600 Hmotnost Nastavené...
PJGCV160 / PJGCV190 / PJXP200 1.5 Uvedení do provozu Nejprve důkladně přečtěte návody k používání všech příslušenství! Věnujte pozornost zejména pak části týkající se bezpečnosti provozu, sestavení a používání stroje. Před každým použitím stroje zkontrolujte dotažení všech šroubových spojů zvláště těch. Důležité jsou zvláště spoje, které...
PJGCV160 / PJGCV190 / PJXP200 1.6 Ovládací prvky 1.6.1 Páčka plynu Spínání a přenos výkonu motoru odstředivou spojkou závisí na otáčkách motoru. Proto ovládání motoru s touto spojkou vyžaduje odlišnou techniku než ovládání motoru např. s lamelovou spojkou: Používejte vždy imálních otáček motoru, aby nedocházelo k prokluzování...
Kotouč spojky udržujte čistý a suchý. Jakékoliv stopy oleje snižují účinnost přenosu kroutícího momentu. Dobrým pomocníkem pro sledování provozních motohodin je VARI PowerMeter. 1.7.1 Doporučené nářadí a příslušenství Pro montáž a údržbu stroje doporučujeme níže uvedené příslušenství a nářadí...
PJGCV160 / PJGCV190 / PJXP200 1.7.2.1 Výměna oleje v motoru Motor je naplněn motorovým olejem určeným pro záběh motoru. Postup výměny viz návod k používání motoru Olej vyměňujte teplý, lépe z motoru vyteče. 1.7.2.2 Mazací místa K zajištění snadného a bezproblémového pohybu všech mechanických částí věnujte mazání dostatečnou pozornost. Ze široké škály olejů je k mazání...
PJGCV160 / PJGCV190 / PJXP200 1.7.3 Problémy a jejich řešení PROBLÉM PŘÍČINA ŘEŠENÍ Nelze nastartovat motor chybějící palivo - doplňte palivo není otevřen palivový kohout - otevřete palivový kohout nefunguje sytič motoru - navštivte servis: seřízení ovládání plynu nefunguje bezpečnostní - zkontrolujte ukostření...
Thank you for the confidence you have shown by purchasing our product. You became the owner of the heart of the modular system of gardening, farming, small agricultural and municipal equipment manufactured by VARI, a.s. (JsC). Driving units Models PJGCV160, PJGCV 190 and PJXP200 serve to drive gearboxes and adapters for problem-free works such as active and passive soil cultivation, pumping of liquids, cutting of stalky plants and grasses, removal of snow, sweeping of roads and other surfaces, and transportation of all kinds of materials on one-axle trailers.
PJGCV160 / PJGCV190 / PJXP200 Before each use of the machine check if any of its parts (especially the working mechanism or its casing) are not damaged or loose. Discovered defects must be rectified immediately! For repairs use only original spare parts. ...
With assemblies consisting of this driving unit, gearboxes DSK-317/S, DSK-317.1/S DSK-316.1PSVN and DSK-316.1PSZ and with attachable implements of the VARI system you can do all farming operations and communal works. Driving units are made with guiding handles that have handlebars with a horizontal bar.
PJGCV160 / PJGCV190 / PJXP200 2.3.2.2 Storage Do not store the machine with HONDA motor in an environment where the temperature drops below 0°C (suitable place is a cellar, tempered garage etc.) Before starting the engine of the machine that was stored at temperatures below -5°C, allow the machine to warm up in tempered premises.
PJGCV160 / PJGCV190 / PJXP200 Rubber pads have to slightly compressed due to tightening of the nuts. The handlebars carrier must not have a visible play on the flange. But it can move slightly due to the elasticity of the rubber parts.
PJGCV160 / PJGCV190 / PJXP200 2.5.1.2 Procedure for removing the driving unit Do not remove the driving unit from the gearbox while the engine is running! Details on Pict. 5 . 1. Loosen the tightening crank on the gearbox console. 2.
PJGCV160 / PJGCV190 / PJXP200 POSITION DESCRIPTION Used when starting the engine, in adjusting engine speed or in a short-time machine standstill at which the engine is still running. In this position, wire latch in the lower part of the safety switch latches the lever in pressed position.
Keep the clutch plate clean and dry. Any traces of oil reduce the efficiency of torque transmission. A good tool for monitoring the operating motor hours is VARI PowerMeter. 2.7.1 Recommended tools and accessories For assembly and maintenance of the machine we recommend the following accessories and toolsí...
Seite 25
PJGCV160 / PJGCV190 / PJXP200 SERVICE Details of some service points are on Pict. 11, marked like this ACTIVITY IN SEASON AFTER SEASON check and eventual fill to the MAXimum Oil level check status check before each use level Engine air filter check before each use The function of the safety switch before each use...
You can find the list of authorized service centres on our website http://www.vari.cz. To find spare parts in the electronic catalog of spare parts at the website address http://katalognd.vari.cz...
Pict. 11: Lubricating and servicing points Spark plug spanner No.21 Cross-point screwdriver Canister HONDA HONDA fuel stabilizer Hour meter VARI POWERMETER Pict. 12: Recommended accessories (not included with the machine) Location on the machine Pict. 13: Self-adhesive sticker with safety pictographs...
Ďakujeme Vám za dôveru, ktorú ste nám preukázali kúpou nášho výrobku. Stali ste sa majiteľom srdca stavebnicového systému záhradnej, farmárskej, malej poľnohospodárskej a komunálnej techniky vyrábané firmou VARI, a.s. Pohonné jednotky PJGCV160, PJGCV190 a PJXP200 slúžia na pohon prevodových skríň a adaptérov, s ktorými možno bez ťažkostí...
PJGCV160 / PJGCV190 / PJXP200 3.2.1 Bezpečnostné predpisy Obsluha stroja musí byť staršia ako 18 rokov. Je povinná oboznámiť sa s návodmi na používanie stroja, mať povedomie o všeobecných zásadách bezpečnosti práce a musí vlastniť vodičský preukaz skupiny "A" alebo vyšší. ...
3.3 Základné informace 3.3.1 Použitie Pohonná jednotka PJGCV160, PJGCV190 a PJXP200 slúži ako energetický zdroj na pohon prevodových skríň systému VARI GLOBAL. So súpravami tvorenými touto pohonnou jednotkou, prevodovými skriňami DSK-317/S, DSK-317.1/S, DSK-316.1PSVN a DSK-316.1PSZ a s prídavnými náradiami systému VARI možno vykonávať všetky poľnohospodárske a komunálne práce. Pohonné jednotky se vyrábajú v prevedení...
PJGCV160 / PJGCV190 / PJXP200 3.3.2.2 Skladovanie Neskladujte stroj s motorom HONDA v prostredí, kde teplota klesá pod 0°C (vhodná je pivnica, temperovaná garáž atď.). Pred štartovaním motora stroja, ktorý bol uskladnený pri teplote pod -5°C, nechajte najprv stroj ohriať v temperovaných priestoroch. Pri prevádzke v podmienkach pod -5°C odporúčame: ...
PJGCV160 / PJGCV190 / PJXP200 3. Západku rýchloupínača vytiahnite zo zárezu v nite a odkloňte ho úplne hore, aby pri snímaní pohonnej jednotky nezavadzal v jej vysunutí z prevodovej skrine. 4. Pohonnú jednotku vysuňte z príruby prevodovky (alebo adaptéra) plynulým ťahom, pôsobiacim rovnobežne s osou kľukového hriadeľa motora.
PJGCV160 / PJGCV190 / PJXP200 POLOHA POPIS Používa sa pri štartovaní motora, pri nastavovaní otáčok motora alebo pri krátkodobom odstavení stroja, pri ktorom je motor v chode. V tejto polohe drôtová západka v spodnej časti bezpečnostného vypínača zaaretuje páku v stlačenej polohe. 1 - START ...
Kotúč spojky udržujte čistý a suchý. Akékoľvek stopy oleja znižujú účinnosť prenosu krútiaceho momentu. Dobrým pomocníkom pre sledovanie prevádzkových motohodín je VARI PowerMeter. 3.7.1 Odporúčané náradie a príslušenstvo Pre montáž a údržbu stroja odporúčame uvedené príslušenstvo a náradie NÁŘADIE...
PJGCV160 / PJGCV190 / PJXP200 SERVICE Detaily niektorých servisných miest sú na Obr. 11, označenie ČINNOSŤ V SEZÓNE PO SEZÓNE kontrola a prípadné doplnenie na Kontrola stavu oleja kontrola stavu pred každým použítím MAXimálnu výšku hladiny Kontrola vzduchového filtra motora pred každým ďalším použitím áno Kontrola funkcie bezpečnostného...
Sú uvedené na výrobnom štítku stroja, na krabici alebo v záručnom liste. Iba s týmito informáciami možno presne dohľadať označenie príslušného náhradného dielu u Vášho predajcu alebo v autorizovanom servise. Zoznam autorizovaných servisov nájdete na našich internetových stránkach http://www.vari.cz Pre dohľadanie náhradných dielov v elektronickom katalógu náhradných dielov na adrese http://katalognd.vari.cz postačí...
Obr. 10: Polohy madiel vodicacich rukovätí – varianty prepravnej a skladovacej polohy Obr. 11: Mazacie a servisné miesta Kľúč na sviečku No.21 Krížový skrutkovač Kanyster HONDA Stabilizátor paliva HONDA Počítadlo motohodín VARI POWERMETER Obr. 12: Odporúčané príslušenstvo (nie je súčasťou dodania) Umiestenie na stroji Obr. 13: Samolepka s bezpečnostnými piktogramami...
Wir danken Ihnen für Ihr Vertrauen, das Sie uns durch den Kauf unseres Produktes erwiesen haben. Sie sind nunmehr Besitzer des Herzstücks des Baukastensystems der Garten-, Farmer-, kleinen Land- und Kommunaltechnik der Herstellers VARI, a.s. Die Antriebsaggregate PJGCV160, PJGCV190 und PJXP200 dienen dem Antrieb der Schaltgetriebe und Adapter, mit denen Sie ohne Schwierigkeiten die aktive und passive Kultivierung des Bodens, das Pumpen von Flüssigkeiten, das Mähen von Halmpflanzen und Gräsern, das...
PJGCV160 / PJGCV190 / PJXP200 4.2 Betriebssicherheit Die Maschine ist mit passiven und aktiven Sicherheits- und Schutzelementen ausgestattet. Entfernen Sie keines dieser Elemente. Andernfalls droht Verletzungsgefahr. 4.2.1 Sicherheitsvorschriften Der Bediener muss mindestens 18 Jahre alt sein. Er ist verpflichtet, sich mit der Betriebsanleitung der Maschine bekanntzumachen, die allgemeinen Grundsätze des Arbeitsschutzes einzuhalten, wobei er ferner im Besitz eines Führerscheins der Gruppe „A“...
4.3 Grundlegende Informationen 4.3.1 Anwendung Die Antriebseinheit PJGCV160, PJGCV190 und PJXP200 dient als Energiequelle zum Antrieb er Schaltgetriebe des Systems VARI GLOBAL. Mit den Garnituren, bestehend aus dieser Antriebseinheit, den Schaltgetrieben DSK-317/S, DSK-317.1/S, DSK-316.1PSVN und DSK-316.1PSZ sowie aus dem Werkzeugsystem VARI könnn sämtliche landwirtschaftlichen und kommunalen Arbeiten verrichtet werden. Die Antriebseinheiten werden in der Ausführung mit Führungsgriffen hergestellt, die einen Lenker mit einer Strebe haben.
RAPIDO Tabelle 42: Genehmigte Werkzeuge und Adapter – Stand zum 1.1.2014 Die aktuelle Liste des Zubehörs und der genehmigten Adapter finden Sie auf unserer Website www.vari.cz der Sektion PRODUKTE. 4.3.2 Empfehlungen zum Betrieb der Motoren HONDA bei niedrigen Temperaturen 4.3.2.1 Betrieb...
PJGCV160 / PJGCV190 / PJXP200 4.3.3 Technische Daten ANTRIEBSEINHEIT EINHEIT PJGCV160 PJGCV190 PJXP200 Länge x Breite x Höhe (normale Lage auf dem Kleintraktor) 1380 x 760 x 600 Länge x Breite x Höhe (im Zustand für den Transport oder die 750 x 760 x 600 Lagerung) Gewicht...
PJGCV160 / PJGCV190 / PJXP200 8. Stauchen Sie die Griffe und die Enden der Griffstangenrohre zusammen. Der linke Griff hat eine Nut für den Hebel des Sicherheitsschalters der Zündung. 9. Ziehen Sie das Kurzschlusskabel des Motors durch das Innere des Trägers der Führungsgriffhalterung und durch das Rohr der Griffstange der Führungsgriffe gemäß...
PJGCV160 / PJGCV190 / PJXP200 2. Ergreifen Sie von unten die Öse der Feder des Schnellspanners und entspannen Sie ihn mittels Zug nach oben. 3. Ziehen Sie die Raste des Schnellspanners aus der Kerbe im Niet und kippen Sie ihn ganz nach oben, damit er beim Abnehmen der Antriebseinheit in ihrem Herausschieben aus dem Getriebegehäuse nicht hinderlich ist.
PJGCV160 / PJGCV190 / PJXP200 POSITION BESCHREIBUNG Wird beim Starten des Motors, beim Einstellen der Drehzahl des Motors oder bei kurzzeitigem Abstellen der Maschine verwendet, wobei der Motor läuft. In dieser Position arretiert die Drahtraste im unteren Teil des Sicherheitsschalters den Hebel in gedrückter Position. 1 - START ...
Halten Sie die Kupplungsscheibe sauber und trocken. Jedwede Spuren von Öl verringern den Wirkungsgrad der Übertragung des Drehmoments. Ein guter Helfer für das Monitoring der geleisteten Motorbetriebsstunden ist VARI PowerMeter. 4.7.1 Empfohlenes Werkzeug und Zubehör Für die Montage und Wartung der Maschine mpfehlen wir das im Weiteren angeführte Werkzeug und Zubehör WERKZEUG ZUBEHÖR...
PJGCV160 / PJGCV190 / PJXP200 SCHMIERSTELLEN IN DER SAISON NACH DER SCHMIERMITTEL ANMERKUNG SAISON Kontrolle des Wechsel nach den ersten 10 Stunden Ölfüllung des Motors Ölstandes vor Motoröl (Einfahren des Motors), weiter dann alle jeder Verwendung 100 Betriebsstunden oder nach der Saison Öl Unteres Gehäuse und Kopf Plastisches...
PJGCV160 / PJGCV190 / PJXP200 4.7.3 Probleme und ihre Behebung PROBLEM URSACHE LÖSUNG Der Motor lässt sich nicht fehlender Kraftstoff - Füllen Sie Kraftstoff auf starten. Kraftstoffhahn ist nicht - Öffnen Sie den Kraftstoffhahn. geöffnet Der Startvergaser des Motors - Besuchen Sie die Werkstatt: Einstellung der Gasbedienung fiúnktioniert nicht.
Informationen kann die Bezeichnung des jeweiligen Ersatzteils bei Ihrem Händler oder in der autorisierten Werkstatt genau bestimmt werden. Das Verzeichnis der autorisierten Werkstätten finden Sie auf unserer Website http://www.vari.cz Zum Auffinden der Ersatzteile im elektronischen Ersatzteilkatalog unter sind die ersten 10 Zeichen der http://katalognd.vari.cz...
Abb. 10: Spositionen der Griffstangen der Führungsgriffe - Varianten der Transport- und Lagerposition Abb. 11: Schmierstellen und Wartungsstellen Zündkerzenschlüssel No.21 Kreuzschlitz-Schraubendreher Kraftstoffkanister HONDA Kraftstoffstabilisator HONDA Motorbetriebsstundenzähler VARI POWERMETER Abb. 12: Empfohlenes Zubehör (ist nicht Bestandteil der Lieferung) Positionierung an der Maschine Abb. 13: Aufkleber mit Sicherheitssymbolen...
Seite 55
PJGCV160 / PJGCV190 / PJXP200 Obrázky Pictures Obrázky Abbildungen A – Motor úplný B – Vodicí rukojeti Obr. 1: Balení stroje 13 12 Obr. 2: Popis základních prvků pohonných jednotek 1) Motor úplný 6) Odstředivá spojka 11) Páčka akcelerátoru 16) Válcová část příruby 20) Palivový...
Seite 56
PJGCV160 / PJGCV190 / PJXP200 No.10 1) Propojení zkratovacího kabelu se zkratováním na motoru (z výroby) 9) Levá rukojeť s drážkou 2) Oko kostřícího kabelu, uchycené pod šroubem na motoru (z výroby) 10) Konektor pro kostřící kabel - delší 3) Kabel přichytit stahovací sponkou na palivovou hadičku 11) Konektor pro zkratovací...
Seite 57
PJGCV160 / PJGCV190 / PJXP200 CHOKE Obr. 6: Polohy páčky plynu (akcelerátoru) STOP Obr. 7: Polohy bezpečnostního vypínače zapalování Obr. 9: Výškové nastavení řídítek Obr. 8: Stranové nastavení řídítek...
Seite 58
PJGCV160 / PJGCV190 / PJXP200 Obr. 10: Polohy madel vodicích rukojetí – varianty přepravní a skladovací polohy No.13 SERVICE SERVICE SERVICE SERVICE No.16-2x Obr. 11: Mazací a servisní místa...
Seite 59
No.13 – 2x Klíč na svíčku No.21 Šroubovák křížový No.16 – 2x Kanystr HONDA Stabilizátor paliva HONDA Počítadlo motohodin VARI POWERMETER obj. č. 4359 Obj. č. 08CXZ-FSC-250 Obj. č. 4227 Obr. 12: Doporučené příslušenství (není součástí dodávky stroje) Umístění na stroji...
