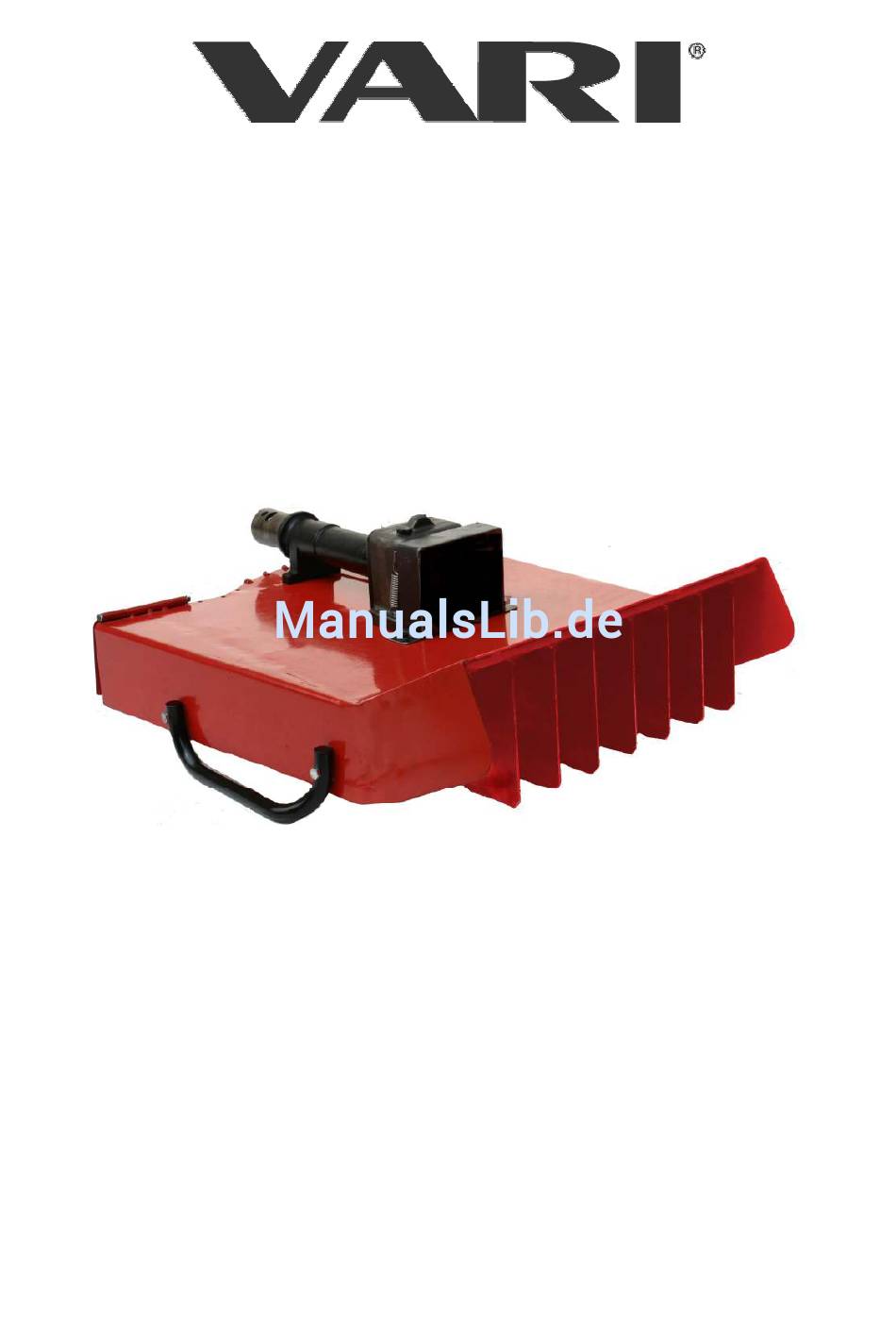

  • Seite 1 Mulcher Tajfun-52 Betriebsanleitung 2003...

  • Seite 2: Inhaltsverzeichnis

    Waschen und Reinigen des Mulchers...............16 Lagerung (zeitweilige Stilllegung) des Mulchers.............16 Entsorgung der Verpackungen und des Mulchers nach Ablauf seiner Lebensdauer. Hinweise zur Ersatzteilbestellung..................17 Herstelleradresse.......................17 10 Teileverzeichnis........................18 11 Garantieschein........................25 Text und Illustrationen c 2003 VARI, a.s. Nummer der Publikation VL-084-2003...

  • Seite 3: Grundlegende Informationen

    Tajfun-52 1 Grundlegende Informationen.  Das Auspacken des Mulchers und entsprechende Instruktion verlangen Sie bitte von Ihrem Händler. Notieren Sie sich bitte die folgenden Informationen zu Ihrem Mulcher. Diese Informationen müssen Sie unbedingt wissen, wenn Sie Ersatzteile bestellen möchten. Wir empfehlen Ihnen, sich eine Kopie dieser Seite mit den ausgefüllten Angaben über den Kauf des Mulchers für den Fall von Verlust oder Diebstahl des Originals zu machen.

  • Seite 4: Eg-Konformitätserklärung

    Gesetz Nr. 22/1997 Slg. (im Wortlaut späterer Änderungen) 1 Hersteller: VARI, a.s. , Opolanská 350, 289 07 Libice nad Cidlinou, Tschechische Republik IDNr.: 00660574, UStNr: CZ00660574 . Registrierung im HR des Registergerichts KOS Prag am 29.1.1991, Abt. B, Einlegebl. 499.

  • Seite 5: Einleitung

    Firma , a.s. hergestellt wird. Der Mulcher Tajfun-52 knüpft generationsmäßig an das auf dem Markt äußerst beliebte Gerät Tajfun-45 an, das sich dank seiner hohen Leistungsfähigkeit und Mähqualität auch auf äußerst vernachlässigten Grasbeständen einen guten Ruf gemacht hat. All diese Eigenschaften wurden bei der neuen Generation des Mulchers aufrechterhalten - dies jedoch bei erhöhter Betriebssicherheit und...

  • Seite 6: Für Einen Sicheren Betrieb

    Tajfun-52 4 Für einen sicheren Betrieb. 4.1 Sicherheitsvorschriften.  Dieses internationale Sicherheitssymbol enthält eine wichtige, Ihre Sicherheit betreffende Informationen. Wenn Sie dieses Symbol sehen, ist besondere Vorsicht angebracht, da die Gefahr eines Unfalls der eigenen Person oder von Drittpersonen droht - lesen Sie deshalb aufmerksam die nachstehende Information.

  • Seite 7: Deklarierte Und Garantierte Schall- Und Vibrationswerte

    Tajfun-52 Bediener darf erst dann seine Arbeit fortsetzen, wenn er diese Personen aus der Gefahrenzone in sichere Entfernung verwiesen hat (siehe Piktogramm Nr. 6).  Es ist untersagt, irgendwelche Schutz- und Sicherheitseinrichtungen und -abdeckungen vom Mulcher zu entfernen.  Die sichere Hangtauglichkeit des Mulchers beträgt 10°. Die maximale Kipplage des Motors beträgt bei lang andauernder Arbeit 20°, vorübergehend (bis zu 1 Minute) 30°.

  • Seite 8: Bestimmungsgemäße Verwendung, Technische Daten, Technische Beschreibung Des Mulchers

    Bewuchs in kleine Stücke zu zerkleinern, die nicht von der Mähfläche gesammelt werden müssen. Als Antrieb für den Mulcher TAJFUN-52 sind vor allem die Getriebe der Baureihe DSK–316 bestimmt, die von Antriebseinheiten JM4-003V, PJGCV160 oder PJ-5V angetrieben werden. Wir raten von der Verwendung von Antriebseinheiten älteren Typs ab (MJ-5, DMJ-315…) und dies wegen deren niedrigerer Motorleistung.

  • Seite 9: Bedienungsanleitung

    Tajfun-52 Abb. 1: Mulcher Tajfun-52 mit Antriebseinheit PJGCV160 6 Bedienungsanleitung. 6.1 Zusammenbau des Mulchers. 6.1.1 Anschluss am Getriebe. Bereiten sie zuerst die Antriebseinheit und das Getriebe entsprechend deren Bedienungsanleitungen vor. Schmieren Sie die Fläche am Antriebskörper mit einem dünnen Film von plastischem Schmierstoff ein (z.B.

  • Seite 10: Bedientechnik Des Sicherheitsschalters Des Motors

    Tajfun-52 6.1.3 Bedientechnik des Sicherheitsschalters des Motors. Der Sicherheitsschalter hat drei Funktionspositionen: Position 1: wird zum Starten des Motors, beim Einstellen der Motordrehzahl oder bei kurzfristigen Arbeitspausen verwendet, bei denen der Motor in Gang bleiben soll. In Position 1 des Sicherheitsschalters das Getriebe immer in die Neutralstellung stellen (Gang herausnehmen) oder die Kupplung des Radantriebs abschalten! Position 2: wird für den Betrieb des Geräts verwendet.
  • Seite 11 Tajfun-52 werden oder den Mulcher beschädigen können. Wenn sie nicht beseitigt werden können - weichen Sie diesen Stellen aus!  Prüfen sie vor der Arbeit mit dem Mulcher immer zuerst die Funktionsfähigkeit der Sicherheitsbremse der Schneidmesser, des Sicherheitsschalters der Zündung und auch die korrekte Befestigung der Schneidmesser an der Messerwelle.

  • Seite 12: Probleme Beim Mähen

    Tajfun-52 Dank des geringen Radabstands und deren geringem Durchmesser hat der Mulcher einen sehr kleinen Wendekreis. Wir empfehlen beim Wenden am Ende der Reihen die Motorumdrehungen etwas zurückzunehmen und den Mulcher leicht anzuheben. Fahrantrieb und Anhalten des Mulchers mit abgestelltem Mähwerk: Wenn Sie nicht möchten, dass das Mähwerk in Betrieb ist, zum Beispiel bei der...

  • Seite 13: Wartung, Pflege Und Stilllegung/Lagerung

    Tajfun-52 7 Wartung, Pflege und Stilllegung/Lagerung. Damit Ihnen unser Produkt lange Freude bereitet, ist es nötig, ihm gebührende Pflege, Wartung und Instandhaltung angedeihen zu lassen. Eine regelmäßige Wartung des Mulchers verhindert dessen schnellen Verschleiß und sichert die korrekte Funktionsfähigkeit all seiner Teile.

  • Seite 14: Anziehen Der Schraubverbindungen

    Tajfun-52 7.2 Anziehen der Schraubverbindungen. Kontrollieren Sie, ob die Schraubverbindungen fest angezogen sind. Vor jeder Verwendung des Mulchers ist der feste Sitz der Schrauben zu prüfen, die zur Befestigung der Schneidmesser an der Messerwelle dienen. 7.3 Auswechseln und Schärfen der Schneidmesser.

  • Seite 15: Einstellung Des Bremsbowdenzugs

    Tajfun-52 Reihenfolge der Teile der Messergruppe an der Welle  Lassen Sie bei der Demontage der Schneidmesser erhöhte Vorsicht walten. Die Messer haben scharfe Schneiden. Schützen Sie Ihre Hände durch Schutzhandschuhe. 7.4 Einstellung des Bremsbowdenzugs. Um einen geringen Kraftaufwand an dem Hebel zu gewährleisten, mittels dem die Bremse bedient wird, muss der Seilzug mindestens 2x pro Saison mithilfe von Öl im...

  • Seite 16: Tabelle - Wartungstätigkeiten

    Tajfun-52 7.5 Tabelle – Wartungstätigkeiten. Tätigkeit während der Saison nach der Saison Kontrolle Getriebeölstand 1x monatlich ja,* Kontrolle der Schneidmesser, deren vor jeder weiteren Verwendung, ** Kontrolle Befestigung und Unversehrtheit Kontrolle der Unversehrtheit der vor jeder weiteren Verwendung, ** Kontrolle...

  • Seite 17: Hinweise Zur Ersatzteilbestellung

    Bei irgendwelchen Unklarheiten in Bezug auf Ersatzteilbestellungen oder bei technischen Problemen stehen Ihnen unsere Mitarbeiter Vertriebs- oder Kundendienstabteilung der Firma VARI a.s. gern mit Rat und Tat zur Seite. 9 Herstelleradresse. VARI, a.s. Telefon: (+420) 325 607 111 Opolanská 350 Fax: (+420) 325 607 264 Libice nad Cidlinou...

  • Seite 18: Teileverzeichnis

    Tajfun-52 10 Teileverzeichnis.
  • Seite 19 Tajfun-52...
  • Seite 20 Tajfun-52 Antrieb Pos. Bezeichnung Abmaße Zeichnung - Norm Bestell nr. Stck. Körper des Kegelrads 32 1 3123 001 168 001 Ritzelkörper 32 1 3165 003BB 168 027 Keilrad 632 0 3125 017 168 502 Kegelritzel 632 0 3115 013 168 501...
  • Seite 21 Tajfun-52...
  • Seite 22 Tajfun-52 Bremse Pos. Bezeichnung Abmaße Zeichnung - Norm Bestell nr. Stck. Bremstrommel 22 9 1747 004 168 030 Bremsschlüssel 22 9 8032 053 168 031 Bremsbacke 22 9 1664 024 189 014 Bremsbackenbolzen 32 0 9311 158 168 032 Bowdenstütze...
  • Seite 23 Tajfun-52...
  • Seite 24 Tajfun-52 Abdeckung Pos. Bezeichnung Abmaße Zeichnung - Norm Bestell nr. Stck. Messerabdeckung 168 522 Abdeckung der Bremse 168 523 Linke Gleitschiene 168 524 Rechte Gleitschiene 168 525 Flaches Schneidmesser 168 526 Oberes Schneidmesser 32 0 5041 003 168 009 Unterlegscheibe...

  • Seite 25: Garantieschein

    GARANTIEBEDINGUNGEN Gegenstand der Garantie Die Garantie bezieht sich auf das von der VARI a.s. gelieferte Basiserzeugnis samt dessen Zubehör. Garantiedauer: Die Garantiedauer für das Erzeugnis und das im Lieferumfang enthaltene Zubehör beträgt 24 Monate ab dem Datum des Verkaufs an den Käufer, sofern im „Kundendienstheft für Geräte und VARI-Komplette mit HONDA-Motoren“...
  • Seite 26 Tajfun-52 1.Garantiedurchsicht 1.Garantiedurchsicht Durchgeführt am………………………………………von …………………………………………………………. Gerätetyp ......Herst.nr.: ......Stempel und Unterschrift der Fachwerkstatt 2.Garantiedurchsicht 2.Garantiedurchsicht Durchgeführt am………………………………………von …………………………………………………………. Gerätetyp ......Herst.Nr....... Stempel und Unterschrift der Fachwerkstatt 1.Garantiereparatur 1.Garantiereparatur Datum der geltend gemachten Reklamation: ........... Datum, an dem die Reparatur beendet wurde:……………………………………………………..…...
