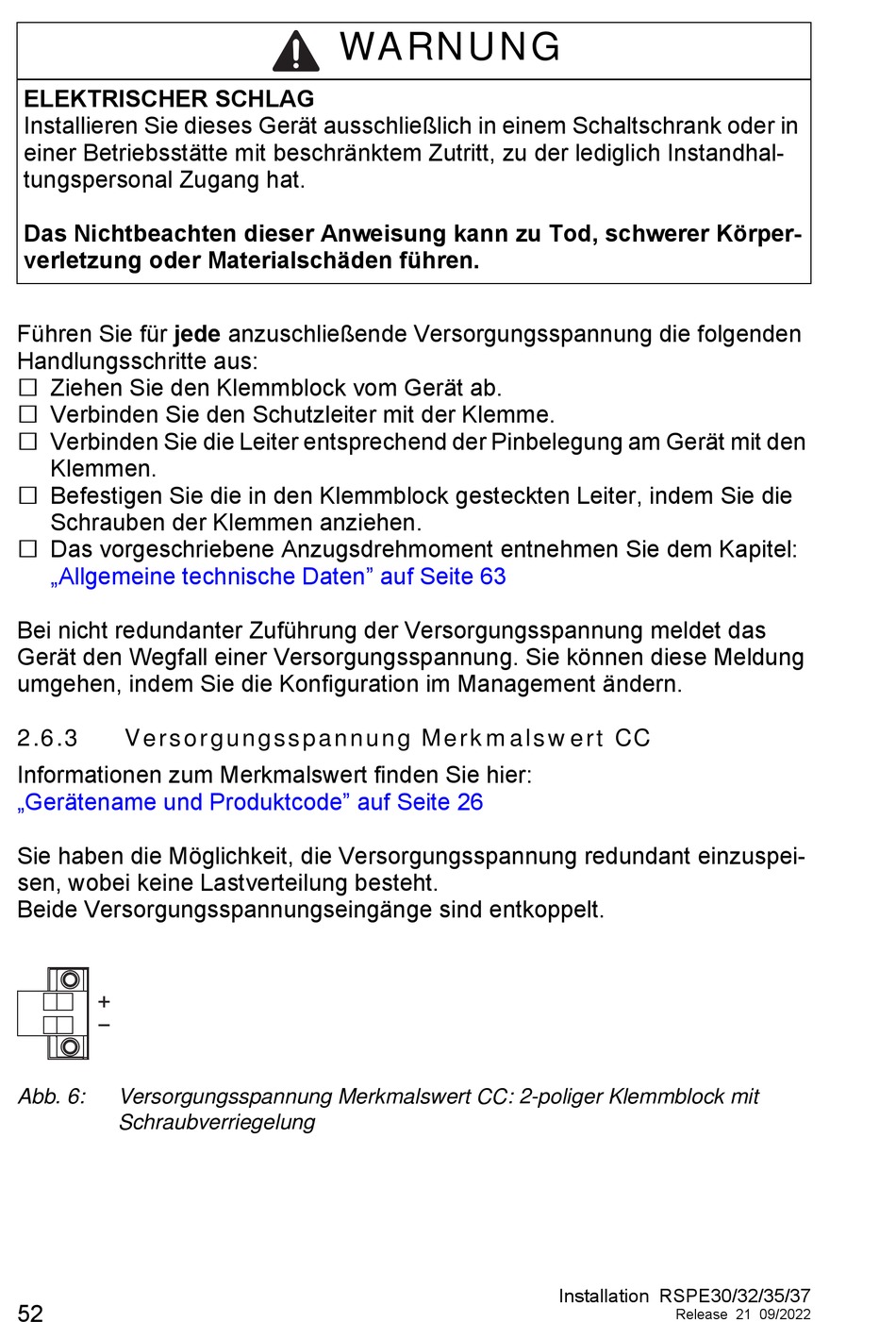

ELEKTRISCHER SCHLAG
Installieren Sie dieses Gerät ausschließlich in einem Schaltschrank oder in
einer Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhal-
tungspersonal Zugang hat.
Das Nichtbeachten dieser Anweisung kann zu Tod, schwerer Körper-
verletzung oder Materialschäden führen.
Führen Sie für jede anzuschließende Versorgungsspannung die folgenden
Handlungsschritte aus:
 Ziehen Sie den Klemmblock vom Gerät ab.
 Verbinden Sie den Schutzleiter mit der Klemme.
 Verbinden Sie die Leiter entsprechend der Pinbelegung am Gerät mit den
Klemmen.
 Befestigen Sie die in den Klemmblock gesteckten Leiter, indem Sie die
Schrauben der Klemmen anziehen.
 Das vorgeschriebene Anzugsdrehmoment entnehmen Sie dem Kapitel:
„Allgemeine technische Daten" auf Seite 63
Bei nicht redundanter Zuführung der Versorgungsspannung meldet das
Gerät den Wegfall einer Versorgungsspannung. Sie können diese Meldung
umgehen, indem Sie die Konfiguration im Management ändern.
2.6.3

Versorgungsspannung Merkmalswert CC

Informationen zum Merkmalswert finden Sie hier:
„Gerätename und Produktcode" auf Seite 26
Sie haben die Möglichkeit, die Versorgungsspannung redundant einzuspei-
sen, wobei keine Lastverteilung besteht.
Beide Versorgungsspannungseingänge sind entkoppelt.
+
−
Abb. 6: Versorgungsspannung Merkmalswert CC: 2-poliger Klemmblock mit
Schraubverriegelung
52
WARNUNG
Installation RSPE30/32/35/37
Release 21 09/2022
