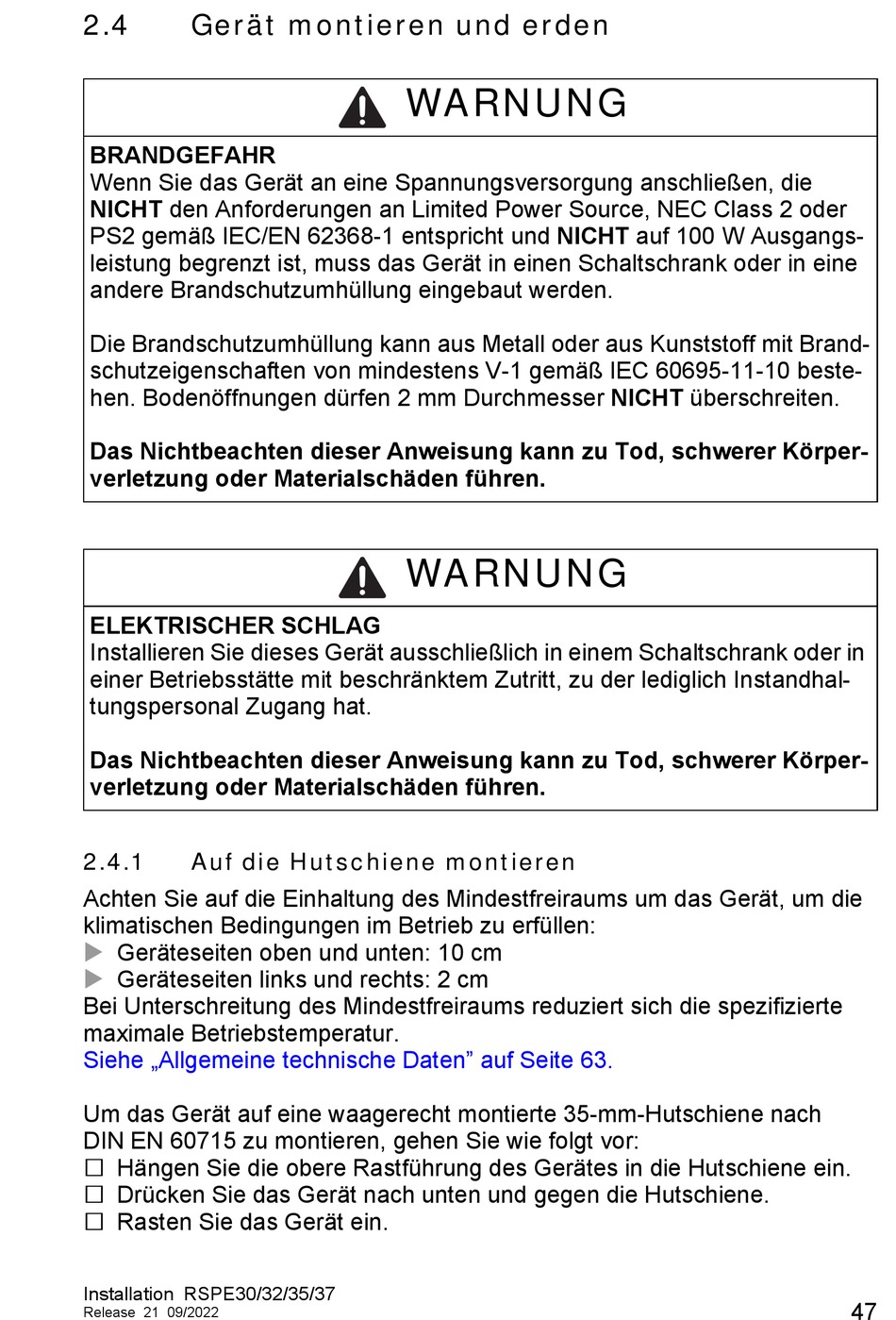

2.4 Gerät montieren und erden
BRANDGEFAHR
Wenn Sie das Gerät an eine Spannungsversorgung anschließen, die
NICHT den Anforderungen an Limited Power Source, NEC Class 2 oder
PS2 gemäß IEC/EN 62368-1 entspricht und NICHT auf 100 W Ausgangs-
leistung begrenzt ist, muss das Gerät in einen Schaltschrank oder in eine
andere Brandschutzumhüllung eingebaut werden.
Die Brandschutzumhüllung kann aus Metall oder aus Kunststoff mit Brand-
schutzeigenschaften von mindestens V-1 gemäß IEC 60695-11-10 beste-
hen. Bodenöffnungen dürfen 2 mm Durchmesser NICHT überschreiten.
Das Nichtbeachten dieser Anweisung kann zu Tod, schwerer Körper-
verletzung oder Materialschäden führen.

ELEKTRISCHER SCHLAG

Installieren Sie dieses Gerät ausschließlich in einem Schaltschrank oder in
einer Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhal-
tungspersonal Zugang hat.
Das Nichtbeachten dieser Anweisung kann zu Tod, schwerer Körper-
verletzung oder Materialschäden führen.
2.4.1

Auf die Hutschiene montieren

Achten Sie auf die Einhaltung des Mindestfreiraums um das Gerät, um die
klimatischen Bedingungen im Betrieb zu erfüllen:

Geräteseiten oben und unten: 10 cm
 Geräteseiten links und rechts: 2 cm
Bei Unterschreitung des Mindestfreiraums reduziert sich die spezifizierte
maximale Betriebstemperatur.
Siehe „Allgemeine technische Daten" auf Seite 63.
Um das Gerät auf eine waagerecht montierte 35-mm-Hutschiene nach
DIN EN 60715 zu montieren, gehen Sie wie folgt vor:
 Hängen Sie die obere Rastführung des Gerätes in die Hutschiene ein.
 Drücken Sie das Gerät nach unten und gegen die Hutschiene.
 Rasten Sie das Gerät ein.
